Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | Moulin à tuyaux soudés à haute fréquence, moulin à tuyaux ronds, moulin à tubes automatique, diamètr | Résistance à la traction de la matière première: | Sb ≤ 500 Mpa |
|---|---|---|---|
| Épaisseur: | 4-9mm | Max. Production Speed: | 5~25m/min |
| Longueur de coupe fixe: | 6 à 12 m | Gamme de taille de tuyau: | F325 à 530 mm |
| Garantie: | Un an | Type de soudage: | Soudage à haute fréquence |
| mots clés: | Usine de tubes soudés à haute fréquence | ||
| Mettre en évidence: | moulin de tube automatique d'api,moulin de tube automatique du diamètre 325mm,tuberie soudée à haute fréquence d'od530mm |
||
Utilisez le moulage FFX: sur cet équipement, le procédé de moulage le plus économique et le plus raisonnable est utilisé pour plier en continu et en douceur dans un tube cousu.En raison de la conception spéciale de l'ensemble de la structure du rouleau et de son réglage, il peut s'adapter au moulage de toutes les tailles et spécifications de produits sans avoir besoin de remplacer les rouleaux.
La partie du châssis de type trou fermé est un laminateur à trois châssis à quatre hauteurs, et les rouleaux doivent être remplacés en fonction des différents diamètres extérieurs du produit.Afin de faciliter le changement rapide des spécifications, le cadre de type trou fermé est spécialement conçu et installé dans un cadre de remplacement spécial.La connexion et la séparation avec la base et la partie motrice sont entraînées par une pression hydraulique, et le remplacement peut être terminé en quelques dizaines de minutes.
Conforme à la norme YB189-64
(1)Matériel: acier à faible teneur en carbone et acier de construction à faible teneur en alliages
(2) Propriétés mécaniques: σb ≤ 520 MPa,σs ≤ 340 MPa
(3) Largeur de la bande: 1020×1665 mm
(4)Épaisseur de bande: 4 ‰ 9 mm
(5)Soule de bande d'acier: Diamètre intérieur des bobines:φ508φ760mm
Diamètre extérieur des bobines:φ1500φ2100mm
(6)Poids de la bobine: ≤ 30 T
(1) Taille du tuyau: ronde: φ325·φ530 mm
(2)Épaisseur de paroi des tuyaux: 4 ̊9 mm
(3) Longueur de coupe fixe: 6 à 12 m
(4)Précision de coupe des tuyaux: ±3 mm
(1)Puissance:
Volume de puissance de la ligne environ 1600 kW
Source d'alimentation 380V/50Hz/3phases
(2)Eau de refroidissement en circulation:
Débit: 30 T/h ¥40 T/h
Volume de la piscine: 40 m3
(3)Air comprimé
Débit: 5 m3/min
Pression: 5 à 7 kg/cm2
20m de large, 220m de long, 8m de haut,
La bobine est utilisée pour faire la bobine d'acier de la position de chargement au découler.la tension du découler, repoussez à la position initiale.
Le trou du cylindre de levage: Φ250 mm
Pression du système hydraulique: 12Mpa
Force de levage maximale de la bouteille de levage: 20 T
Nombre de barres de guidage: 4
Moteur de déplacement du chariot: 4 kW CA
Vitesse de déplacement du chariot: 10 m/min
Voyage en chariot: 6 m
Le décoiler est constitué de mandrines à expansion simple et en porte-à-faux, composé de deux parties principales: le corps principal et la base fixe.La carrosserie principale est équipée d'un système pneumatique pour satisfaire les besoins d'expansion., la contraction et le freinage des mandrels.
| OD de la bobine | Φ1000 à 2000 mm |
| Identifiant de la bobine | Φ508 à 760 mm |
| Épaisseur de bande | 4 à 9 mm |
| Largeur de la bande | 1020 ∼ 1665 mm |
| Poids de la bande unique | Max30T |
| Type d'extension | élargissement hydraulique |
| Une pause | Conduite pneumatique |
| Moteur à entraînement conique | C.A. 15 kW |
Cette unité est principalement utilisée pour conduire la nouvelle tête d'alimentation en acier de la bobine dans l'unité de l'aplatisseur après que l'unité de décoiling ait introduit la bobine dans le lieu de travail.
Charge positive et négative bidirectionnelle.
Diamètre extérieur du rouleau de presse: Φ250 mm
Moteur à rouleaux sous pression: CA 7,5 kW
Vitesse de déclenchement: 15 m / min
This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.
Niveau d'aplatissement et capacité de pressage:
Moteur de transmission: DC75KW
Vitesse du matériau au plomb: 8-40 m / min
Ruloir de peinture: Φ100×120 (deux)
Le rouleau au plomb Diamètre: Φ260×1600 mm, Matériau: 42CrMo
Pour les rouleaux plates, le diamètre est de Φ200 × 1600 mm, le matériau: 42CrMo.
pression du rouleau au plomb dans le cylindre vers le bas: φ120×90 mm
Utilisé pour couper la partie irrégulière de la tête et de la queue du ruban adhésif, et aligner la queue du ruban adhésif de la bobine précédente avec la tête du ruban adhésif de la bobine suivante, et les souder ensemble pour alimenter continuellement la boucle.
Forme structurelle: lit de soudage par cisaillement, dispositif d'alimentation par pincement, dispositif de double centralisation, système de cisaillement par cisaillement double, système de plaque de cisaillement, système de conduite de la plaque de fond de soudage, etc.
Performance du matériau: la résistance au rendement est de 621 MPa
Moteur à entraînement à plaque: DC11KW
Moteur de réglage de plaque: AC4KW
Moteur de station hydraulique: 55 kW
Moteur à marche à brasser: DC2.2KW
Diamètre extérieur du rouleau de remise des pinces: φ320 mm
Cette machine est entre le soudeur à cisaillement et l'hôte (moule de dimensionnement de la forme), utilisée pour une fois qu'un rouleau de bande d'acier est épuisé, avant le prochain rouleau de bande préparé à partir du défilement,temps de cisaillement et de soudage à l'arrière pour s'assurer que l'hôte (usine de formage) produit en continu et stocke suffisamment de bandes d'acier.
Cette unité est principalement inclure dans la presse et le dispositif de transport de matériel, l'assemblage de l'accumulateur, l'unité de transport de matériel, unité de commande électrique
spécifications:
| style de travail | changement de cercle |
| vitesse de déplacement du matériau transporté | Vmax = 80 m/min |
| avantage | Plus de matériel, pas de grève. |
| Forme de pincement | Pneumatique, 6Mpa |
| épaisseur de la bobine en acier | 4 à 9 mm |
| largeur | 1020 ∼ 1665 mm |
| puissance du moteur électrique de la presse et de la charge | 110 kW |
| le moteur électrique du cadre de l'accumulateur | 16 × 15 kW |
| moteur à torsion | 9 × 3 kW |

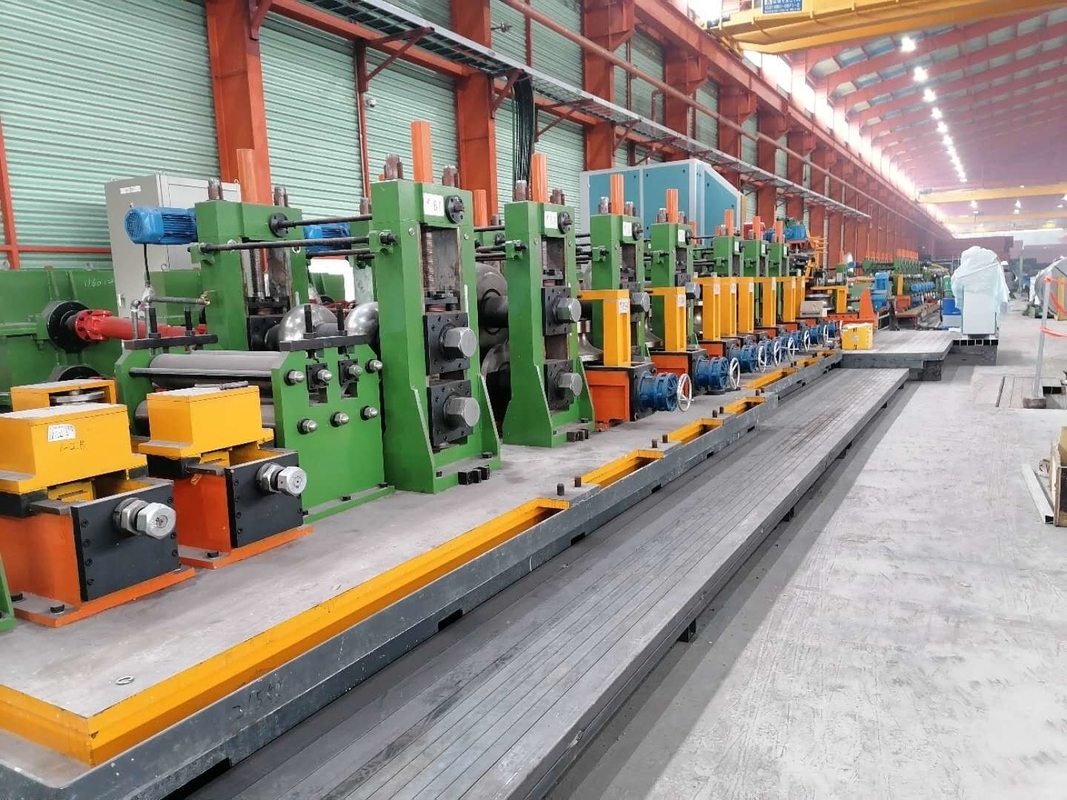

L'unité de formage et de dimensionnement est l'équipement essentiel de la ligne de fabrication de tuyaux.qui est de transporter une bande d'acier à cette unité et laissez-le passer le rouleau cadre à cadre tube brut, puis prendre le fluide électrique ensemble sur la surface de soudage du tube de façon à traiter la température du tube plus élevée pour convenir au soudage par le soudage du rouleau de pressage, puis après refroidissement,la formation de dimensionnement et l'aplatissement du produit quelle est votre demande tube.
Lorsque la pièce de formage et de dimensionnement envoie le tuyau d'acier formé à la scie, la piste de la voiture de scie doit être synchronisée avec la vitesse du tuyau.Les deux systèmes de sciage installés sur le plateau tournant prennent la lame de scie à tourner sur son propreLe système de scie effectue un mouvement composé dans la plaque tournante et sa propre alimentation,et coupe le tuyau d'acier le long de la voie de forme de la section transversale de la pièce à couperEnsuite, chaque système se relâche à sa position initiale et attend le prochain cycle de travail.
PAramètre:
Moteur à fuseau alternatif: 22KWX2
Servo moteur à actionnement alternatif: 45 kW
Retour de la plaque: 15 kW
Moteur d'alimentation: 4,4 kWx2
Diamètre de la lame de scie: 400 mm
Précision de sciage: ≤ ± 3 mm
Méthode de coupe: lame à double scie, type de fraisage
Vitesse de suivi: la même que la vitesse unitaire
Fonction de l'équipement: manuel, automatique
Méthode de commande: positionnement par servo CA
Pression du système hydraulique: 12Mpa
La méthode de coupe de l'alimentation est basée sur les coordonnées polaires
Les tuyaux se déroulent le long du rouleau de transit et sont automatiquement déplacés sur le banc.
Longueur:
Réfrigération par air: 50 mètres
Le dégagement: 24 mètres.
Tête plate: 24 mètres
Test hydraulique: 24 mètres
Φ325∆Φ530mmLe double.- machine d'essai hydraulique de station
Paramètres de performance technique:
Plage de diamètre du tuyau d'acier d'essai: φ219·φ530 mm
Épaisseur du tuyau d'acier d'essai: 4 9 mm
Longueur du tuyau d'acier d'essai: 610 m
Matériau des tubes en acier d'essai: Q235, Q345, X70
Pression d'essai maximale du tuyau en acier: max. 20,7 MPa
Temps de maintien de la pression (réglable): 3 ∼ 15 s
Nombre de racines par test: 1 racine/temps
Forme d'étanchéité: étanchéité radiale
Exigences relatives au corps du tuyau: Droiteur: corps ≤2 mm/m, extrémité du tuyau ≤3 mm (longueur de l'extrémité du tuyau 1 m), longueur totale ≤20 mm; déboulage de la fin du tuyau;
Moyen d'essai sous pression: émulsion/eau (utilisation recyclée)
Méthode de rinçage: eau préremplie (pompe à basse pression, réservoir de stockage d'eau et accessoires)
Moteur d'entraînement pour les rouleaux de rinçage et d'alignement actif: FA67-26.6-M2.2-H2
Moteur d'entraînement pour le rinçage de la table active à rouleaux rotatifs: XWD4-59-1.1
Cylindre de levage de table à rouleaux active à rinçage: Φ100/Φ70-100
Méthode de remplissage d'eau à basse pression: remplissage du réservoir de remplissage liquide
Sélection du mode de fonctionnement des équipements:
Il dispose de trois modes de fonctionnement: manuel, semi-automatique et automatique.
Commande d'arrêt de démarrage et d'arrêt d'urgence.
Il a les fonctions de contrôle normal du démarrage et de l'arrêt et de contrôle de l'arrêt d'urgence en cas d'urgence.et les instructions d'entrée et de sortie du PLC ne seront pas alimentées, ce qui est pratique pour l'enquête et le diagnostic des informations de défaut.
Cet équipement est utilisé pour détecter la surface et les défauts internes du corps du tuyau et le soudage pour évaluer la qualité du produit.et peut afficher directement la position, la forme, la taille et la gravité du défaut, et la répétabilité de l'inspection du défaut est bonne.
|
|
| Diamètre du tuyau | Le nombre de points d'entrée doit être le même que le nombre de points d'entrée. |
| Épaisseur du tuyau | 4 ̊9 mm |
| Matériau du produit | L'acier à faible teneur en alliages Q235, Q345, Q235, Q345, X60, X65, X70... |
| Longueur du produit fini | 6 ̊12 m |
|
|
| Énergie électrique | Le système de freinage doit être équipé d'un système de freinage. |
| Puissance de commande | Pour les appareils à courant continu: |
| 3.Paramètres techniques techniques des équipements de l'unité: | |
| Angle de l'extrémité du tuyau: | 35° |
| Largeur du bord émoussé: | 10,6 ± 0,8 mm |
| L' inclination: | La valeur de l'échantillon doit être supérieure ou égale à:1, GB/T9711.2 |
| Roughness de surface de traitement: | 60,3 μm |
| Nombre de postes de travail | Un seul poste de travail |
Matériau: Cr12
Dureté du rouleau: HRC58-62
Profondeur de durcissement à l'extinction: ≥ 10 mm
Roughness de la surface: Ra≤0,8um
Paramètres de conception du soudeur à haute fréquence à l'état solide
· Puissance nominale de sortie: 800 kW
· Voltage nominal en courant continu: UdN=250V
• courant continu nominal: 4000 A
· Fréquence de sortie: f=150-230 kHz
· Efficacité totale: η> 85%
· Forme de résonance: résonance composée
· Forme de sortie du réservoir: pas de sortie du transformateur de soudage.
· Coefficient de déclenchement: < 1%
· Mode de soudage: soudage par induction
· Capacité de distribution d'électricité: 1200 KVA
· Voltage d'entrée: système de câbles à trois phases 380V/50Hz, 3 phases 4
· Courant d'entrée nominal: I=1827A 1.2 Système de refroidissement du cycle douxWSystème de refroidissement air-eau
· Pression de l'eau de travail (Mpa): 0,32Mpa
· Flux de travail ((m3): 50-90m3
· Capacité de refroidissement: 250 kW
· Taille standard ((mm): 3500 × 1250 × 2650 l
· Nombre de dispositifs de traction: 4 ensembles
Le entière ensemble de solide État HF soudeur comprennent doux Il suit sept pièces:Cabinet rectificateur, cabinet d'onduleur, système de refroidissement à eau douce en circulation, transformateur à démarrage, console, support réglable en 3D et jambe de sortie.
