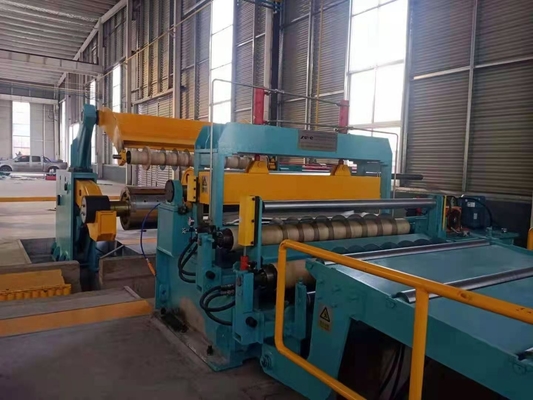

Épaisseur 0,8-4 mm Largeur 800-1600 mm Vitesse 90-150 m/min Machine de découpe de bobine de tôle

I. Principal paramètre technique

1. Spécification du matériau

Matériau HRC bas carbone ((Q235, σs=250Mpa,σb=500Mpa)) Épaisseur de bobine 0,8-4 mm

Largeur de bobine 800 à 1600 mm

Poids de la bobine ≤ 30 t

Le diamètre intérieur Φ508/Φ610/Φ760 mm

Diamètre extérieur ≤ Φ2200 mm

2Spécification du produit fini

Numéro de fente (excluant le bord)

Poids de la bobine 30 t

Le diamètre intérieur Φ508/Φ610/Φ760 mm

Diamètre extérieur Φ2200 mm

Précision de largeur ±0,20 mm ((épaisseur 0,8-4)

Précision de débit ≤ 5% Épaisseur de la plaque, ((0,08-0,20 mm)

une nouvelle lame ou un espace propre entre les lames

3Vitesse d'ouverture des bobines 90-150 m/min (tableau de référence par capacité de Slitter)

4. Données d'équipement

(1) Le pouvoir

Voltage 380V

Fréquence 60 Hz

Puissance installée environ 330 kW

(2) L'énergie aérienne

Précipitation de 0,4-0,8 MPa

Demandes d'air 0,2 m3/min ((état de compression)

(3) Direction de la ligne Face à la console de commande, de gauche à droite

5Peinture selon les exigences de l'acheteur

II,Composition de l'équipement 1600x4

III,Description de la structure de l'équipement

• Étagère de stockage de bobines

Objet: ranger les bobines d'acier à ouvrir.

Structure: structure en forme de V, soudage de plaques d'acier, deux boulons fixés des deux côtés de la chaussée.

Spécification technique:

• Voiture à bobine

Objet: transporter le matériau de la bobine vers la machine de décodage.

Structure: la voiture est installée dans la voie sous le sol, qui est principalement composée du siège du véhicule et de l'arbre de roue, du cadre en matériau en forme de V et de la barre de guidage,moteur de décélération de déplacement et bouteille d'huile de levage.

Spécification technique:

Le support en forme de V est soudé par une plaque d'acier et une plaque de nylon est posée sur la surface

Moteur AC4KW

Bouteille d'huile de levage Ø200X850st

Barre de guidage numéro quatre, Ø 110 mm de diamètre, chromée

Une chaîne de protection et une paire de rails

• Décapsuleur

Utilisation: support de bobine en acier brut.

Structure: double type de support.Par l'expansion et la contraction du tambour, de la boîte de vitesses, du mécanisme de transmission, du frein à tambour pneumatique, du rouleau sur le toboggan central.Lorsque la ceinture est portée,le moteur ouvre activement la tête du matériauLorsque la ligne de production fonctionne en continu, l'arbre de sortie du moteur décélérateur se débranche par l'embrayage et le moteur ne fonctionne pas.Le matériau de la bobine est entraîné par le redresseur de traction ou la machine de découpeLa tension de décodage est assurée par le frein à tambour.

Spécification technique:

Le tambour à trois pas augmente la portée de Φ 470-520 mm, Φ 570-620 mm et Φ 720-760 mm.

Augments et spécifications de la bouteille d'huile Ø 150 x 100 mm, 2 pièces.

• Appareil de conduite de pression

Objet: décaper la tête de la matière courbée et l'introduire dans la machine de redressement par traction.

il est composé de rouleau, de rouleau et de plaque.Enduit de rouleau pliant, pression hydraulique pour resserrer la tête du rouleau, rotation électrique de l'exposition des matériaux;La tête de pelle soutient la plaque avec expansion de la pression de nuit et swing hydraulique, et la tête de la plaque est tendue en alignant la tête du matériau;The bending roll is pushed by the oil cylinder and matched with the support plate of the shovel head to press the plate head straight so as to facilitate the material head to expand into the traction flatting machine.

• Machine à découper ((couteaux doubles type de base)

Utilisation: pour couper la feuille de matériau en longueur dans différentes largeurs

Par les deux côtés de l'outil, arbre supérieur et inférieur, mécanisme d'ajustement de l'espacement de l'arbre, dispositif de transmission, etc.boîte de vitesses et accouplement universel, et le moteur entraîne le support d' outil latéral à ouvrir et fermer pour un changement d' outil pratique.Incluez un dispositif de couteau de changement rapide.

Spécification technique:

Objet: séparation des bandes de guidage

Structure: il existe deux groupes de séparateurs, qui peuvent être déplacés horizontalement pour remplacer les plaques d'isolation.Le rouleau de pression hydraulique est installé entre les deux groupes de séparateurs pour empêcher les lattes de sauter hors de la plaque d'isolation

• Machines à extruder à l'aide d'une barre de 3 rouleaux

Objet: ajouter de la tension et serrer les éboulements

Structure du bâtiment

Utilisation: le rouleau de direction est installé entre la station de tension et le tambour de remontage pour former l'angle de remontage et d'enroulement.

Structure: le rouleau de direction est enduit de chrome à la surface et la partie finale est équipée d'une plaque de vitesse. La plaque de support est soulevée et abaissée par le cylindre.La surface de la plaque de support est chromée

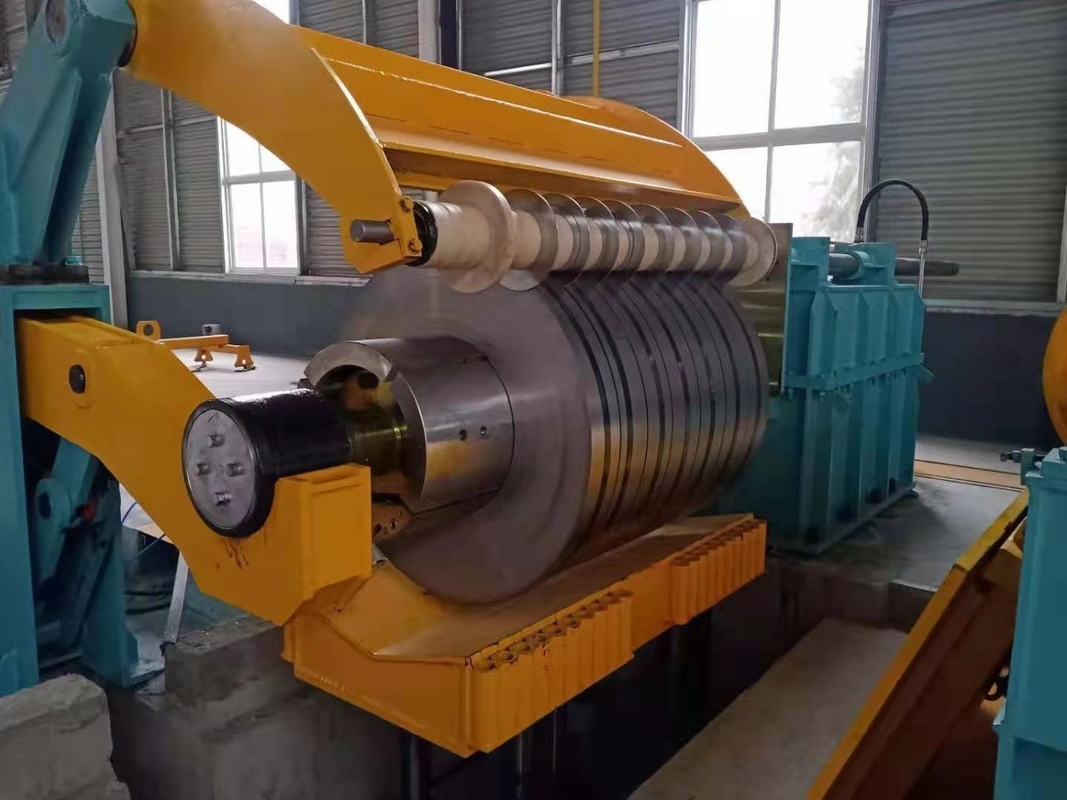

• Retourneuse

Utilisation: retourner le matériau après coupage.

Structure: le rouleau est composé d'un arbre principal, d'un bloc de glisse à coin, d'une tige de traction, d'une bouche de pince et d'une plaque d'arc. Le tambour est entraîné par un moteur à courant continu régulant la vitesse,le cylindre entraîne une expansion et une contraction radialesLe séparateur de bande hydraulique sur le rouleau peut s'élever automatiquement avec l'augmentation de l'acier

bobine.Avec freinage pneumatique.Avec plaque hydraulique, déchargement auxiliaire.Le côté arrière du tambour est équipé d'une plaque de pressage hydraulique de matériau auxiliaire et d'une tête de pressage de matériau auxiliaire.

• Soutien de la remorque

Objet: soutenir l'extrémité en porte-à-faux de la bobine pour augmenter sa rigidité de rotation sous charge.

Structure: structure de porte fermée, trou conique fixé sur le support d'entraînement du cylindre sur le rouleau de support conique déroulant.

• Voiture de déchargement

Utilisation: retirer le matériau de la bobine de découpe du tambour de bobine de l'enrouleur

Structure: la voiture est installée dans la voie sous le plancher, qui est principalement composée du siège et de l'arbre de la roue, du ralenti et de la barre de guidage,moteur de réduction de vitesse de marche et cylindre d'huile de levage- Avec une tige anti-inversion.
