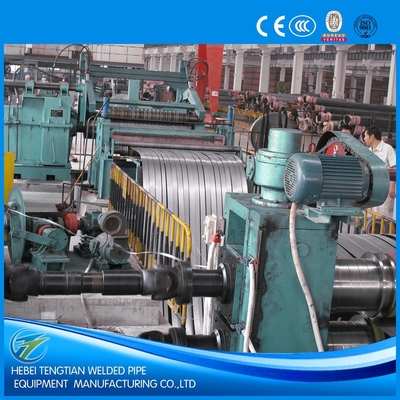

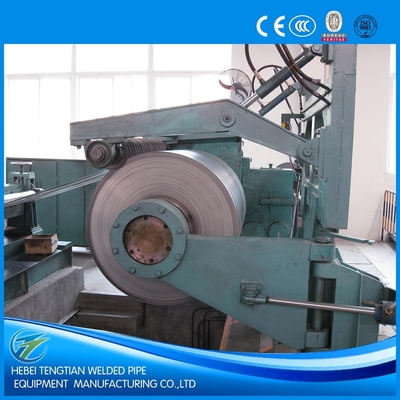

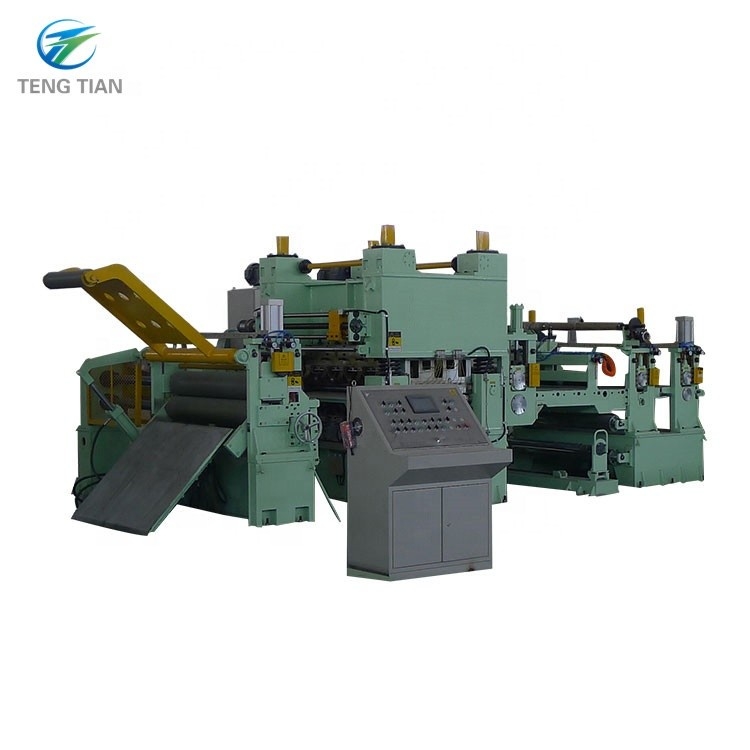

Ztl-13x1600 Machine de découpe d'acier à faible teneur en carbone

Machine de refendage en acier très épais Ztl-13x1600 HRC à faible teneur en carbone



I.Paramètre technique principal



1. Spécification matérielle

Matériau HRC à faible teneur en carbone (Q235, σs=250Mpa,σb=500Mpa) Épaisseur de la bobine 4～13 mm

Largeur de bobine 600-1600 mm

Poids de la bobine ≤35 t

Diamètre intérieur Φ610/Φ760mm

Diamètre extérieur Φ1500-Φ2200mm

2. Spécifications du produit fini

Numéro de découpeuse (bord exclu)

Poids de la bobine 35t

Diamètre intérieur Φ610/Φ760mm

Diamètre extérieur Φ1500-Φ2200mm

Précision de largeur ±0,15 mm (épaisseur 0,75-3,0)±0,20 mm (épaisseur 4-13)

Précision des bavures ≤ 5 % Épaisseur de la plaque

nouvelle lame ou espace de lame approprié

3. Vitesse de découpe 10-40 m/min

4. Données de l'équipement

(1) Puissance

Tension 380V

Fréquence 60HZ

Puissance installée environ 350 kW

(2) Puissance aérienne

Pression 0,4-0,8Mpa



Demande d'air 3m3/min (état de compression)

(3) Direction de la ligne Faites face à la console de commande, de gauche à droite (au choix du client)

5. Peinture selon l'exigence de l'acheteur

II.Composition de l'équipement 1600x13

		Non.		Nom			Quantité				Noté
		1		Wagon de chargement de bobines			1		Ensemble
		2		Dérouleur			1		Ensemble
		3		Dispositif de pression			1		Ensemble
		4		Pince et niveleur			1		Ensemble
		5		coupe-croix			1		Ensemble
		6			Rouleau vertical de centrage		1		Ensemble
		7		coupe-disque			1		Ensemble
		8		enrouleur de bord			1		Ensemble
		9		panneau retournez l'accumulateur
		10		dispositif d'extension
		11		bobineuse			1		Ensemble
		12		wagon de déchargement de bobines			1		Ensemble
		13		système hydraulique			1		Ensemble
		14		système électrique			1		Ensemble
	15		Boulons d'ancrage et accessoires			1		Ensemble



III. Description de la structure de l'équipement



1,chargement de la voiture:

1.1 Support de stockage :

Fonction : Stockez temporairement la bande et la bobine pour une entrée continue dans l'unité. Placez la bobine sur le support de préparation du matériau avec une grue et transportez la bobine jusqu'au dérouleur par un chariot.

besoin de compétences :

Stockage de bandes et de bobines : 2 groupes

Diamètre extérieur de la bobine : φ1500～φ2200 mm

Largeur du rouleau : 600～1600mm

Poids maximum du rouleau : 35 T



1.2 :chargement du wagon :

Fonction : Utilisé pour préparer les bobines de bande et envoyer les bobines au centre du dérouleur.

Structure : Elle est composée d’une carrosserie, d’un dispositif de marche, d’un dispositif de levage et d’un dispositif de transmission.

besoin de compétences :

Diamètre extérieur de la bobine d'acier : Φ1500～Φ2200 mm

Diamètre intérieur : Φ610, Φ760 mm

Largeur : 600～1600 mm

Vitesse de déplacement du chariot : ～5 m/min

Distance de déplacement du chariot : ～6m

Puissance du moteur de transmission : AC3 KW

Diamètre × course du vérin hydraulique de levage : Φ220 × 900 mm

Pression de service du système hydraulique : 8-10 MPa

Poussée supérieure : 37T(10MPa)

Poids maximum du rouleau : 35 T

2.dérouleur :

Fonction : il est utilisé pour transporter la bobine d'acier, la bobine d'acier rotative coopère avec le rouleau presseur droit et la pelle pour démonter la bobine d'acier. Alignez le centre de la bobine d'acier avec la ligne centrale de l'unité. Le dérouleur est doté d'un dispositif de micro-frein pour empêcher la bobine de rebondir et de se desserrer lors d'un arrêt d'urgence. Lorsque le chariot de bobinage transporte la bobine d'acier au centre du dérouleur, les têtes coniques gauche et droite du dérouleur soutiennent et serrent la bobine d'acier, puis le moteur du dérouleur coopère avec le rouleau presseur et la lame pour ouvrir l'acier. bobine, et envoyer la tête de la bande d'acier au pincement. Dans le niveleur, une fois la courroie en acier introduite dans le niveleur à pincement, l'embrayage du dérouleur est ouvert et le dispositif de micro-frein freine. Si le centre de la bande d'acier ne coïncide pas avec la ligne centrale de l'unité après que la bande d'acier entre dans le niveleur par pincement, les têtes coniques gauche et droite du dérouleur peuvent être déplacées vers la gauche ou la droite pour aligner le centre de l'acier. bande jusqu'à la ligne centrale de l'unité. Les têtes coniques gauche et droite du dérouleur peuvent également se déplacer vers la gauche ou la droite avec une seule tête.

Structure : Dispositif transversal gauche et droit à tête double cône, caisson de tête double cône, dispositif de microfrein, dispositif de transmission et base.

besoin de compétences :

Diamètre extérieur de la bobine d'acier : Φ1500～Φ2200 mm

Diamètre intérieur de la bobine d'acier : Φ610, Φ760mm

Largeur : 600～1600 mm

Épaisseur : 4 ~ 13 mm

Mode de mouvement de la tête conique : entraînement hydraulique

Diamètre du vérin hydraulique mobile à tête conique : Φ125/Φ90 mm

Forme de tête conique : expansion et contraction hydrauliques

Diamètre du cylindre hydraulique d'expansion et de contraction de la tête conique : Φ140/Φ100 mm

Moteur principal de déroulement : AC4KW

Vitesse de déroulement : ～ 5,5 m/min

Méthode de freinage : frein à disque

Modèle de frein : 3 × frein ADH205

Méthode d'ouverture et de fermeture de l'embrayage : pression d'air.

Alésage du cylindre d'embrayage : Φ100 mm

3, machine de nivellement à pincement droit:

3.1 :appareil à tête droite :

Fonction : le dispositif à tête droite et la pelle sont associés au dérouleur pour démonter la tête de la courroie en acier et envoyer la courroie en acier dans la machine de nivellement par pincement à tête droite. La pelle est associée au rouleau presseur à tête droite pour redresser la tête de la bande d'acier, puis la bande d'acier est envoyée au rouleau presseur, et la pelle est du type à déroulement.

Forme structurelle : dispositif à rouleau presseur à tête droite de type portique, dispositif à pelle, dispositif d'oscillation de pelle et autres pièces.

besoin de compétences :

Largeur : 600～1600 mm

Épaisseur : 4 ~ 13 mm

Forme de déroulement : déroulement supérieur

Cylindre télescopique de pelle : Φ110/Φ80mm

Cylindre d'oscillation de lame : Φ140/Φ100mm

Matériau de la lame : 50 Mn

Cylindre d'oscillation de rouleau de pression : Φ125/Φ90mm

Forme d'entraînement du rouleau : moteur hydraulique 1QJM43-4.0

Diamètre du rouleau presseur : Φ320 mm

Cylindre à rouleaux droits : Φ125/Φ90mm

Dispositif de lame : lame verticale

3.2machine de nivellement par pincement

Fonction : dispositif à tête droite, rouleau presseur et pelle, coopèrent avec le dérouleur pour démonter la tête de bande d'acier et envoient la bande d'acier à la machine de nivellement par pincement. Le rouleau pinceur est pressé hydrauliquement pour serrer la courroie en acier, et le moteur principal tourne pour envoyer la courroie en acier au rouleau pinceur. Une fois que la courroie en acier entre dans la machine de nivellement par pincement, le rouleau de nivellement est enfoncé dans une position appropriée pour niveler la tête de bande. Aplatir et envoyer la bande d'acier à la machine de soudage bout à bout de cisaillement et coopérer avec la machine de soudage bout à bout de cisaillement pour terminer le soudage bout à bout de cisaillement.

Structure : Elle est composée d'un dispositif à rouleaux verticaux, d'un dispositif à rouleaux pinceurs, d'un dispositif à rouleaux de nivellement, d'un dispositif de transmission et d'autres pièces.

besoin de compétences :

Largeur : 600～1600 mm

Épaisseur : 3 ~ 13 mm

Forme et pression du rouleau presseur : type à deux rouleaux, pression hydraulique

Rouleau de pincement appuyant sur le cylindre : Φ140/Φ100 mm

Pincez le moteur principal : AC22KW (régulation de la vitesse de conversion de fréquence)

Forme de transmission du rouleau pinceur et du rouleau de nivellement : entièrement actif de haut en bas

Diamètre × longueur du rouleau de pincement : Φ230 × 1700 mm

Matériau du rouleau presseur : 42CrMo

Vitesse de nivellement par pincement actif : ～7 m/min

Forme de rouleau de nivellement et pression vers le bas : type à deux rouleaux inférieurs supérieurs, pression hydraulique vers le bas

Rouleau de pincement appuyant sur le cylindre : Φ200/Φ140mm

Diamètre×longueur du rouleau de nivellement : Φ200×1700mm

Matériau du rouleau de nivellement : 42CrMo

Dureté et profondeur de trempe des rouleaux : HRC58-62, profondeur : 5-8 mm

Diamètre vertical du rouleau × hauteur : Φ200 × 300 mm

Structure à rouleaux verticaux : double rouleau vertical en forme de I

Matériau du rouleau vertical : 42CrMo

Moteur de réglage de la largeur du rouleau vertical : 2 × AC2,2 KW

Méthode d'ouverture et de fermeture de l'embrayage : pression d'air.

Alésage du cylindre d'embrayage : Φ100 mm

4, machine de coupe transversale (cisaille hydraulique)

Fonction : il est utilisé pour couper la tête de la ceinture en acier, la structure est une cisaille à guillotine. La structure de la machine de coupe transversale est équipée d'un dispositif de réglage rapide du jeu latéral des lames de coupe supérieure et inférieure.

besoin de compétences :

Angle de cisaillement : 2,5°

Méthode de réglage du jeu de la lame de cisaille : réglage excentrique de la came

La taille du jeu de la lame de coupe : Affichage sur le cadran

La plage de réglage du jeu de la lame de coupe : 0,1 ～ 1 mm

Largeur efficace de la lame de coupe : 1700 mm

Taille de la section de la lame de coupe : 850 × 140 × 35 mm

Épaisseur de coupe : 4～13 mm (Q355)

Matériau de la lame de coupe : 6CrW2Si

Alésage du cylindre de cisaillement hydraulique : Φ320/Φ180mm

Pression hydraulique de cisaillement : 8～12MPa

Forme de coupe : coupe supérieure

1. Rouleau neutre

Fonction : empêche la bande de couler, avec fonction de centrage et de réglage de la largeur. Cette machine est ouverte et fermée à gauche et à droite par le rouleau vertical entraîné par le cylindre d'huile, de sorte que la bande d'acier entre en douceur dans la cisaille à disque et ne dévie pas pendant le processus de coupe.

Structure : Elle est composée d'un dispositif à rouleaux verticaux motorisé, d'un dispositif à rouleaux pinceurs et d'autres pièces.

besoin de compétences :

Plage de réglage de la largeur : 600～1600 mm

Cylindre de réglage de centrage de la largeur de la bande d'acier : Φ125/Φ90mm

Diamètre × hauteur du rouleau vertical : Φ200 × 240 mm

Structure à rouleaux verticaux : Double rouleau vertical

Matériau du rouleau vertical : 42CrMo

Diamètre × hauteur du rouleau de transition du centre du rouleau vertical : Φ160 × 200 mm

Modèle de cylindre de volet avant et arrière à rouleau vertical : Φ63/Φ45mm

6, coupe-disque

Fonction : Cette machine est l’un des principaux équipements de l’unité de refendage. Son objectif est de couper des bobines d'acier à large bande en bobines d'acier à bandes étroites de différentes largeurs et de fournir les ébauches requises pour les unités de tubes soudés, les unités de cintrage à froid, etc.

Structure de l'équipement : elle est composée d'un corps de coupe-disque, d'un dispositif de transmission, etc. Le corps du coupe-disque est composé de trois arceaux, qui peuvent fournir un support très fiable.

besoin de compétences :

Diamètre de l'arbre de coupe : Φ360 mm

Matériau de l'arbre de l'outil : 42CrMo

Dureté et profondeur de trempe de l'arbre de coupe : HRC58-62, profondeur : 5-8 mm

Spécifications de la lame de cisaillement : Φ360×Φ600×30mm

Matériau de la lame de coupe : H13K

Entretoise : 45#acier

Anneau en caoutchouc : Polyuréthane

Moteur principal : DC160kw, 1500r/min (Z4-250-12)

Modèle de réducteur de surface de dent dure : ZSY400-80

Vitesse de cisaillement : 10～40 m/min

Entraînement par dépression : moteur cycloïde à roue à broches AC2KW avec lève-vis à vis sans fin

Modèle d'arbre à cardan : SWC315DH2

Méthode de changement d'outil : arcade après le déplacement du vérin hydraulique

Alésage du cylindre : Φ110/Φ80mm

7. Machine à enrouler les bords des déchets



Fonction : La machine est installée des deux côtés derrière le coupe-disque et est utilisée pour enrouler les bords des déchets une fois le coupe-disque divisé en bandes.

La machine est entraînée par un moteur couple pour entraîner le réducteur à enrouler le bord déchet, en utilisant pleinement la tension constante du moteur couple pour rendre le processus d'enroulement fluide. Lorsque l'enroulement est terminé, le cylindre côté non-alimentation se rétracte et se décharge pour réaliser une décharge automatique.

besoin de compétences :

Forme : Ouverture et fermeture hydrauliques à tête double cône

Alésage du cylindre d'ouverture et de fermeture de la tête conique : Φ63/Φ36 mm

Alésage du cylindre de tige pivotante : Φ50/Φ36 mm

Vitesse d'enroulement : 0-50 m/min

Diamètre de la bobine réceptrice : Φ1000 mm

Puissance de la bobine d'enroulement : moteur couple YLJ180-160-4

Largeur de sertissage : ≤ la moitié de la largeur et de l'épaisseur de la carte

8. Rabataccumulateur

Fonction : il est utilisé pour stocker la courroie en acier et ajuster la différence de vitesse entre le coupe-disque et l'enrouleur.

besoin de compétences :

Mode d'oscillation du pont intermédiaire : hydraulique

Diamètre du vérin hydraulique : Φ110/Φ80mm

Longueur et profondeur du boucleur : 6 800 × 2 120 mm

Taille du rouleau : Φ105×1700mm

9. Dispositif tendeur

Fonction : Il est utilisé pour séparer la bande coupée et réaliser le réglage de la tension, et le levage de la palette alimente la bobineuse.

Structure de l'équipement : elle est composée d'un dispositif à palettes, d'un dispositif à rouleaux presseurs, d'un dispositif à rouleaux verticaux, d'un dispositif de séparation, d'un dispositif de tension et d'un dispositif d'alimentation.

besoin de compétences :

Moteur de réglage de la largeur du rouleau vertical : 2 × AC2,2 KW

Diamètre × hauteur du rouleau vertical : Φ220 × 200 mm

Structure de rouleau vertical : rouleau vertical unique

Matériau du rouleau vertical : 42CrMo

Forme de structure de tension : les deux premiers suivants

Diamètre×longueur du rouleau de tension : Φ250mm×1700mm

Nombre de galets tendeurs : 3 galets

Matériau du rouleau tendeur : 42CrMo

Dureté et profondeur de trempe des rouleaux : HRC58-62, profondeur : 5-8 mm

Réduction du galet tendeur : pression hydraulique

Appuyez sur le cylindre : Φ140/Φ100 mm

Alésage du cylindre de levage du volet d'alimentation : Φ110/Φ63mm

Diamètre × longueur du rouleau : Φ250 mm × 1900 mm

Diamètre du séparateur : Φ350×Φ190×10 (15) mm

Matériau de la feuille de séparation : 50 Mn

10. Enrouleur

Fonction : La bobineuse est l’un des principaux équipements de l’unité de refendage. Il roule principalement la bande après la découpe en bobine et fournit la largeur requise de la bobine pour l'unité de tube soudé, l'unité de cintrage à froid, etc.

Structure de l'équipement : Cette machine est composée d'un moteur, d'un réducteur, d'un frein, d'un dispositif de roulement, d'un dispositif de sous-roulage de type portique, d'un arbre de sertissage et d'un dispositif de support de bobine. La tige de sertissage est dilatée, contractée et serrée hydrauliquement.

besoin de compétences :

Diamètre maximum de la bobine : Φ760 mm

Poids maximum d'enroulement : 35 tonnes

Vitesse d'enroulement : 10 ～ 40 m/min

Moteur principal pour l'enroulement : DC250KW, 1500r/min

Diamètre du cylindre hydraulique d'expansion et de contraction de la bobine : Φ250/Φ120 mm

Forme de la mâchoire du moulinet : mâchoire mécanique

Diamètre du vérin hydraulique du dispositif de roulement : Φ125/Φ90 mm

Position de placement du cylindre roulant : des deux côtés de la boîte de vitesses

Diamètre du vérin hydraulique pivotant du dispositif de support de bobine : Φ125/Φ90 mm

Dispositif à bras de pression : adopte le type à portique

Cylindre de contre-pression : Φ125/Φ90 mm

11. Chariot de déchargement

Fonction : La machine est installée sous la bobine de la bobineuse et, avec le dispositif de roulement dans la bobineuse, la bobine d'acier coupée est déchargée de la bobine et envoyée pour être levée par la grue d'atelier.

Structure de l'équipement : principalement composée d'un mécanisme de marche, d'un support, d'un cylindre, d'un rail de guidage, etc. Le centre du rail de guidage est défini une fois lors de l'installation. Le mécanisme de déplacement est entraîné par un réducteur cycloïde pour déplacer le chariot, et la bride du cylindre est reliée au support pour le faire monter.

besoin de compétences :

Vitesse de déplacement du chariot : ～5 m/min

Distance de déplacement du chariot : 3,5 m

Puissance du moteur de transmission : AC3 KW

Diamètre × course du vérin hydraulique de levage : Φ220 × 900 mm

Pression de service du système hydraulique : 8-10 MPa

Poussée supérieure : 37T(10MPa)

Poids maximum du rouleau : 35 T

12.Système électrique et de contrôle

12.1 Conditions environnementales du système électrique

Température ambiante : -10——40ºC

Humidité : 95% sans condensation

Alimentation : 380/220V

Contrôle électrique : pas de fortes vibrations et pas d'installation de gaz corrosif

Contrôle des instruments : pas de rayonnement magnétique puissant

12.2 Spécification standard pour le système électrique

Conformez-vous aux spécifications de construction et d'acceptation du panneau d'ingénierie d'installation électrique GB50171----92, de l'armoire de commande électrique et de la connexion du circuit secondaire.

12.3 Exigences de performance globales

La commande électrique complète principalement le contrôle et le réglage du processus de l'ensemble de l'unité, et complète le verrouillage du processus entre les équipements associés dans l'unité pour garantir que l'ensemble de l'équipement de l'unité peut effectuer les actions correspondantes et ordonnées normalement, correctement et précisément conformément à la production et exigences du processus.

Les composants électriques du système électrique adoptent des produits offrant d'excellentes performances, et les composants électriques, compteurs et autres équipements avancés et fiables qui sont matures au niveau national, fabriqués dans le pays ou fabriqués dans le pays à l'aide d'une technologie étrangère et peuvent être achetés dans le pays sont utilisés dans le système.

12.4 Configuration électrique :

Gouverneur DC : série Continental

Automate : Siemens

Pièces de vitalité basse pression : Chint, LG

Boutons de commande : Chint, LG

Armoire électrique : GGD

13.système hydraulique

Le système hydraulique est composé d'une station hydraulique, d'un bloc de vannes, d'une canalisation, etc.

Pression de service du système : 10 ; 12 MPa

Pression nominale de la pompe à huile : 16 MPa

Débit : 73,5 l/m To To

Fluide de travail : huile hydraulique anti-usure N46#
