Machine de broyage de tubes en acier à faible teneur en carbone de 50 mm pour la fabrication de tubes
I.Introduction générale à la machine
段落
Introduction générale à la machine1Introduction générale à la machine2Introduction générale à la machine3Introduction générale à la machine4Introduction générale à la machine5
之关机, est un acheteur très riche, ses produits peuvent être fabriqués: tubes en forme de cercle, tubes en forme de rectangle, ces produits sont très couramment utilisés dans l'industrie, nous sommes fabricants très professionnels
Le point de vente est 1: 2: 3:
列阵
- Introduction générale à la machine1
- Introduction générale à la machine2
- Introduction générale à la machine3
- Introduction générale à la machine4
- Introduction générale à la machine5
Je suis désolé.1
| 1 |
4677 |
| 2 |
88 millions |
| 3 |
678900000 |
| Les États membresMatériel Les spécifications: |
| La norme |
Le nombre total d'émissions de dioxyde de carbone est estimé en fonction du niveau de dioxyde de carbone. |
| Matériel |
Aciers à faible teneur en carbone et aciers à faible teneur en alliages |
| Propriétés mécaniques |
Sb≤520Mpa,σs≤365MPa |
| Largeur de bande |
39 à 160 mm |
| Épaisseur de bande: |
00,5-2,5 mm |
| Diamètre intérieur des bobines |
Φ508 mm |
| Diamètre extérieur des bobines |
Φ1300 φ1760 mm |
| Poids de la bobine |
≤ 5 T |
| (2) LesSpécification du tuyau |
| Diamètre du tuyau |
Pipe ronde:φ 12,7-50 mm
Épaisseur:00,5-2,5 mm
|
| Longueur |
6m |
| Précision de coupe de tuyaux |
0 à 6 mm |
| Vitesse de formation |
Maximum de 80 m/min (taille et épaisseur maximales ne peuvent pas atteindre la vitesse maximale) |
| (3)L'acheteur doit s'approvisionner |
| Le magasin de travail |
60x6m, H>5m ((gresse au sol) |
| Le pouvoir |
Approximativement 450 kW 380V/50Hz/3phases |
| Circulation de refroidissement de l'eau (tout le système) |
Débit: 20 T/h 30 T/h
Volume de la piscine: 30 m3
|
|
Air comprimé
(ensemble du système)
|
Débit: 5 m3/min
Pression: 5 à 7 kg/cm2
|
| Les câbles |
Tout le câble à l'extérieur de ma machine, vous l'achetez après réparation. |
II. Les produitsParamètres et spécifications principaux:
Il est conçu pour la fabrication de tubes en acier soudés, y compris les tubes ronds, les tubes carrés et les tubes déformés.
En adoptant une conception de passage en rouleau, la ligne de production peut fabriquer des tuyaux en acier soudés avec un usinage de bonne qualité et un assemblage de haute précision.
III. Les États membresParamètres et spécifications de chaque machine:
(1) Décoiler
|
Le double.des mandrines d'expansion et en porte-avions
|
1.doubleles mandrines d'expansion et en porte-à-faux.
2Il comporte deux parties principales: le corps principal et la base fixe.
3. équipé d'un système pneumatique pour satisfaire les besoins d'expansion, de contraction et de freinage des mandrels.
4Le mandrin se compose de quatre lignes de barres qui peuvent se déplacer radicalement en même temps.
5Les liaisons à quatre barres en deux groupes sont fixées sur deux arbres respectivement.
|
| OD de la bobine |
Φ1300 à 1760 mm |
| Identifiant de la bobine |
Φ508 mm |
| Largeur de la bande |
39 à 160 mm |
| Épaisseur de bande |
00,5-2,5 mm |
| Poids de la bande |
Maximum de 5,0 T |
| Type d'extension |
hydraulique |
| Une pause |
Conduite pneumatique |
| Retourner |
manuel |
|
(2) Cisailleuse et soudeuse
Fonction:
Il est utilisé pour couper parallèlement la queue de la bande d'acier, qui vient d'entrer dans l'accumulateur, et la tête de la bande qui sort du découler, puis les souder ensemble.
Structure du bâtiment
Épaisseur de l'acier de bande: 39 mm-160 mm Épaisseur de l'acier de bande: 0,5-2,5 mm Méthode de centralisation: manuelle
(3)Accumulateur en spirale
|
|
- Cette unité est principalement comprise dans le dispositif de pressage et de transport de matériaux, l'assemblage de l'accumulateur, l'unité de transport de matériaux, l'unité de contrôle électrique.
- Il comprend principalement le châssis, le moteur électrique, l'unité de freinage, l'essieu de puissance de transfert de direction de rotation de la vitesse de réduction, le rouleau de pressage et de transport, le système d'air sous pression du rouleau de guidage, l'unité de vitesse inspectée;Il peut fournir la bande d'acier à l'accumulateur et les temps moyens, il va transférer les informations de vitesse de transport au système de contrôle électrique, lorsque nous demandons arrêt de transporter le matériau à cette unité, il va arrêter le roulement au moteur électrique et press& transporter le roulement de matériau par la rupture,et pourrait également régler la vitesse de transporter le moteur électrique et l'unité de transporter la vitesse du matériau.
- Ensemble de cadre de l'accumulateur: comprend le moteur électrique, le cadre, le rouleau de cercle intérieur, le rouleau de cercle extérieur et le rouleau sous pression.Il peut être utilisé pour stocker la bande d'acier de l'unité de pressage et de transport et il pourrait être tiré du rouleau de matériau d'envoi du centre.
- Dispositif de sortie du matériau: inclure cadre, rouleaux de direction de guidage, rouleaux de sortie de guidage de haute ou basse position.Il peut transporter la bande d'acier pour façonner le système et envoyer l'information de vitesse de transport du matériau au dispositif de commande électrique
|
| style de travail: |
changement de cercle |
vitesse de déplacement du matériau transporté |
Vmax = 240 m/min |
| avantage: |
Plus de matériel
Pas de grève.
|
Forme de pincement |
Pneumatique
6Mpa
|
| épaisseur de la bobine en acier |
00,5-2,5 mm |
diamètre |
4.2m |
| largeur |
39 à 160 mm |
zone de stockage |
3.5 m2 |
| puissance du moteur électrique de la presse et de la charge |
Échangeur de courant 11 kW |
| le moteur électrique du cadre de l'accumulateur |
C.A. 15 kW |
|

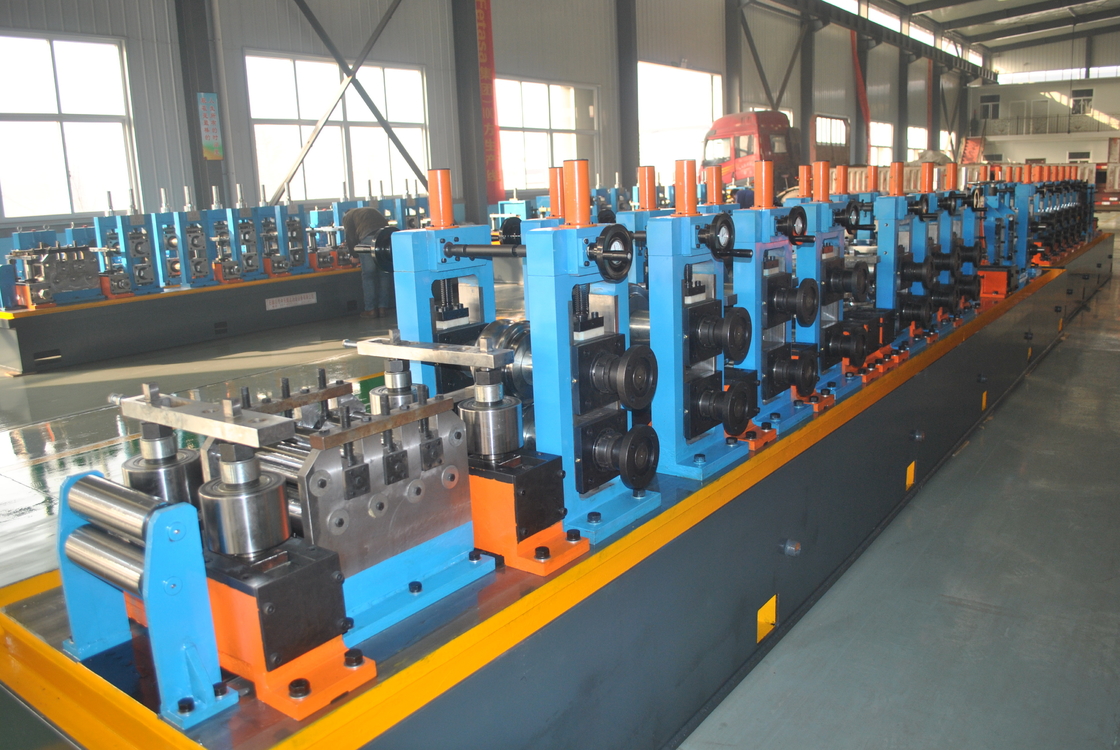

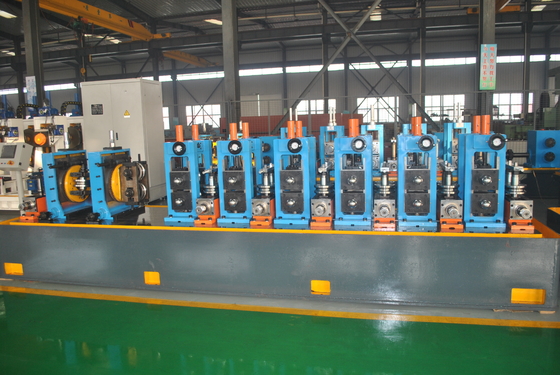

4) Machine de formage et de dimensionnement
|
|
| Le moulin de formage et de dimensionnement adopte le principe de formage de type rouleau et le soudage par induction à haute fréquence.La bande est alimentée dans la machine de formage par le dispositif d'alimentation dans le moulin et le rouleau de formage tourner en continu et pressez la bande dans la forme requiseEn raison de la peau et de l'effet apparenté, le courant à haute fréquence est concentré sur le joint de soudure qui est rapidement chauffé et atteint la température de soudage.La couture du tube est soudée sous la pression de rouleaux de compressionLe tube soudé fini de la taille requise peut être obtenu après refroidissement, dimensionnement et redressement primaire. |
| Je forme une surdose de tuyau. |
Pipe ronde:φ 12,7-50 mm
Épaisseur:00,5-2,5 mm
|
| Vitesse de formage |
30 à 80 m/min |
| Nombre de supports de formage, horizontaux |
7 |
| Nombre de supports, verticalement |
9 |
| Nombre de supports de dimensionnement, horizontaux |
5 |
| Nombre de supports de dimensionnement, verticaux |
5 |
| La tête de Turks |
2 séries |
| Diagramme d'arbre et matériau du support de roulement horizontal |
Φ60 mm, matériau 40Cr |
| Diagramme de l'arbre et matériau du support de roulement vertical |
Φ35 mm, matériau 40Cr |
| Coupeuse à gratter |
2 séries |
| Moteur principal |
132 kW |
|
(5) Scie à froid
|
La scie à froid utilisée pour couper avec précision toutes sortes de tubes de cadre automatiquement.cette unité a le bon avantage de dimension précisément, et la machine de transfert le meilleur avantage, donc la capacité rapide et le traitement précis, sans Burr est cet avantage de l'unité.
|
| Taille du tuyau carré |
φ 12,7-50 mm |
| Matériel |
Je ne sais pas. |
| Vitesse |
Max. 80 m/min |
| Longueur de coupe |
7m |
| Précision |
± 3 mm |
| Moteur d'entraînement |
Servo moteur de 15 kW (Yaskawa Japon) |
| Moteur d'alimentation |
4Servo moteur de 4 kW (Yaskawa Japon) |
| Moteur de coupe |
Moteur à fréquence variable de 11 kW. |
(6)Tableau épuisé
1Les tuyaux finis se déroulent le long de la table de roulement et sont automatiquement déplacés sur le banc.
2La simple machine à emballer contient un conteneur et un équipement d'alignement pneumatique.
3Moteur de banc à rouleaux: 3 kW
4. deux directions du tuyau à charge descendante
5. avec convertisseur de fréquence pour contrôler la vitesse de fonctionnement.
(7)Rouleau
(8)200 kW soudeur à haute fréquence type refroidisseur d'eau à eau
- Tout dans un modèle
- Type parallèle
1. Technique Données de ssans écorcesTéléstout en unintégréessoudeur
1.1Paramètres de conception
(1) Puissance de sortie nominale: 200 kW
(2) Voltage nominal en courant continu: UdN=235V
(3) Courant continu nominal: 1000 A
(4) Fréquence de sortie: f=350-420 kHz
(5) Efficacité totale: η≈90%
(6) Forme de résonance: résonance composée
(7) Forme de sortie du réservoir: pas de sortie du transformateur de soudage.
(8) Coefficient de déclenchement: 0,5%
(9) Mode de soudage: soudage par induction
(10) Capacité de distribution d'électricité: 260 kVA
(11) Voltage d'entrée: système de câbles à trois phases 380V/50Hz,3phase 4
(12) Courant d'entrée nominal: I=379A
1.2 Système de refroidissement à eau douce (L'air- Système de refroidissement par eau)
(1) Pression de l'eau de travail: 0,32 MPa
(2) Débit d'eau de refroidissement: 25 m3
(3) Capacité de refroidissement de référence: 60 kW
(4) Configuration standard (mm): 2200 × 1250 × 2100
