Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | Machines pour la fabrication de tubes en acier de type Hrc carré | Épaisseur de la bobine: | 12 millimètres |
|---|---|---|---|
| Largeur de la bobine: | 600 mm | Diamètre intérieur: | 580 mm |
| Diamètre extérieur: | 2 100 mm | Vitesse: | 30 m/min |
| Garantie: | une année | Matériel: | HRC à faible teneur en carbone |
| Type de forme: | formation directe | atelier: | 180 x 24 m, H> 7 m (gresse au sol) |
| Mettre en évidence: | équipement de moulin de tuyau d'acier de hrc,équipement complètement automatique de tuberie de haute précision,moulin de tube automatique en acier de hrc |
||

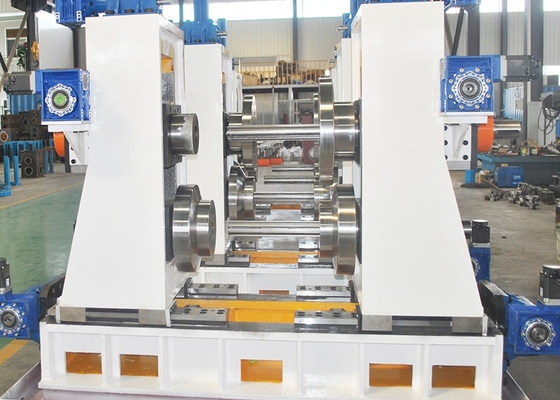

Machines pour la fabrication de tubes en acier de type Hrc carré
I. Présentation
La ligne de production de tubes soudés à haute fréquence de haute précision est principalement destinée à produire des tubes carrés et rectangulaires.conception innovante, un contrôle complet avec un PC ou un ordinateur, une technologie de pointe, un fonctionnement et une maintenance pratiques, et a atteint le niveau international au début des années quatre-vingt-dix, pour le niveau leader national.
II. Différences par rapport aux lignes de production de tuyaux traditionnelles
1. Dans un très court laps de temps pour terminer le réglage du rouleau, extrêmement réduire le temps de changement du rouleau lors du remplacement des produits, améliorer ainsi l'efficacité et réduire le coût de production;
2.En raison de l'équipement adopte un ensemble de moule combiné, produisant les différentes spécifications du tube, seulement besoin d'ajuster,pas besoin de changer,le taux d'économie de rouleau au-dessus de 90%,réduisant ainsi le coût du rouleau;
3.Grâce au réglage du moteur, l'entrée des outils et les dommages aux équipements sont réduits lors du changement de rouleau, améliorant la durée de vie des équipements.
4.En raison de la structure du rouleau composite, le point de contact entre le rouleau et la bande au lieu du contact de ligne d'origine, réduit l'usure du rouleau et améliore la durée de vie du rouleau.
III. procédé du produit
1. matières premières (bande)
2. voiture de chargement
3. dérouler
4. Coupe et soudage
5. l' alimentation
6Matériau de stockage
7. nivellement passif
8. laminage de formage
9. soudage à haute fréquence
10. retirez la corde de soudage
11. refroidissement
12. dimensionnement
13. le redressement grossier
14. coupe de longueur
15. collecte
IV. Spécifications des paramètres du produit
| Modèle | Longueur des côtés | Épaisseur | Vitesse de moulage (m/min) | Puissance du moteur ((KW) | Zone mécanique |
| (m3) | |||||
| HG20 | 6 x 6 ~ 16 x 16 mm | 0.3 -1 mm | 30 à 120 | 55 | 7 × 50 |
| HG32 | 9 x 9 ~ 25 x 25 mm | 0.3 - 2,0 mm | 30 à 120 | 75 | 7 × 50 |
| HG50 | 12 x 12 ~ 40 x 40 mm | 0.8 à 2,5 mm | 30 à 110 | 110 | 7 × 60 |
| HG60 | 15 x 15 ~ 47 x 47 mm | 0.8 à 3 mm | 30 à 100 | 132 | 7 × 65 |
| HG76 | 9 x 9 ~ 60 x 60 mm | 1 à 3 mm | 30 à 100 | 320 | 8 × 80 |
| HG89 | 25 x 25 ~ 70 x 70 mm | 1 à 4 mm | 30 à 80 | 350 | 8 × 80 |
| HG114 | 35 x 35 ~ 89 x 89 mm | 1.5 à 5.0 mm | 30 à 60 | 400 | 10 × 100 |
| HG165 | 47 x 47 ~ 129 x 129 mm | 3 à 7 mm | 30 à 50 | 600 | 10 × 110 |
| HG219 | 89 x 89 ~ 172 x 172 mm | 4 à 8 mm | 20 à 40 | 800 | 12 × 150 |
| HG273 | 89 x 89 ~ 214 x 214 mm | 4 à 10 mm | 15 à 30 | 1000 | 18 × 160 |
| HG325 | La taille de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon | 4 à 12 mm | 10 à 30 | 1200 | 18 × 180 |
| HG426 | La taille de l'échantillon doit être comprise entre 129 x 129 ~ 335 x 335 mm | 4 à 16 mm | 8 à 25 | 1400 | 18 × 180 |
| HG508 | 172 x 172 ~ 400 x 400 mm | 4 à 20 mm | 8 à 20 | 2000 | 21 × 180 |
| Récente expansion des technologies d'entreprise, ajout de projets disponibles | |||||
| HG600 | Ligne de production de tuyaux soudés carrés, longueur maximale des côtés du tuyau est de 600 x 600 mm. | ||||
| HG765 | Ligne de production de tuyaux soudés ronds, diamètre maximal du tuyau est de 765 mm. | ||||

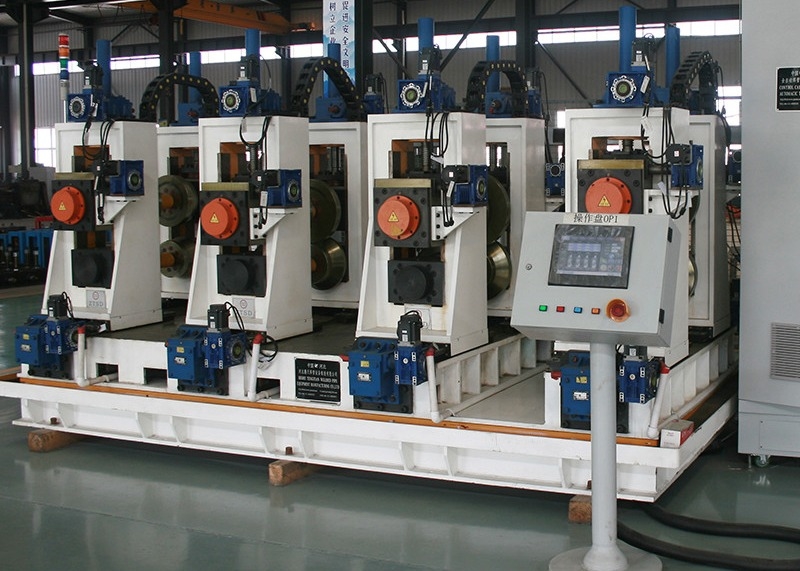

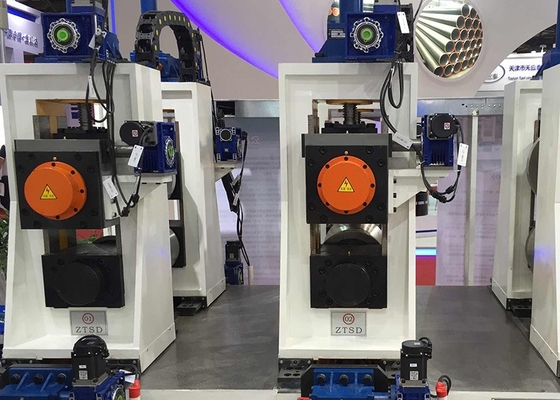

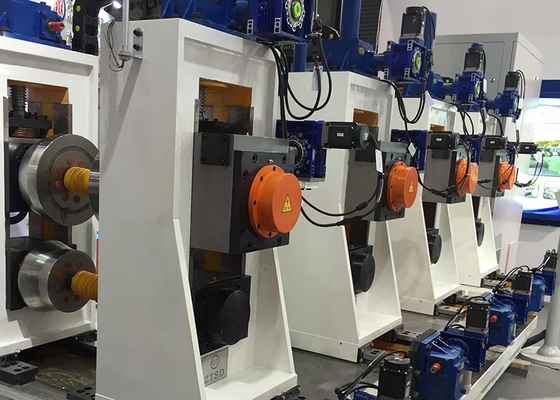

V. Apparence de l'usine
