Ligne de fabrication de tubes soudés haute fréquence (HF) ERW 168mm pour tubes ronds et carrés 50x50-110x110mm

Ligne de fabrication de tubes soudés haute fréquence (HF) ERW 168mm pour tubes ronds et carrés 50x50-110x110mm

Détails du produit:
Lieu d'origine: LA CHINE
Nom de marque: TENGTIAN
Certification: CE ISO9000 BV
Numéro de modèle: 3"
Des informations détaillées
Lieu d'origine:
LA CHINE
Nom de marque:
TENGTIAN
Certification:
CE ISO9000 BV
Numéro de modèle:
3"
Nom du modèle:
Moulin à tubes soudés à haute fréquence 168 mm Erw Hf Moulin à tubes soudés Changement rapide Faible
Production:
tuyau rond
Fonctionnalité:
Changement rapide
Nom:
Moulin à tubes
Autre tuyau:
tuyau carré et tuyau rectangulaire
Taille maximale:
50x50 à 110x110 mm
Épaisseur:
2.0-5.0 mm
Longueur:
6-12m
Rouleaux:
Inclure
Mots clés:
Moulin à tuyaux soudé à haute fréquence
Mettre en évidence:

High Light

Mettre en évidence:

l'à haute fréquence rapide de changement a soudé le moulin de tube

,

l'à haute fréquence de 168mm a soudé le moulin de tube

,

l'à haute fréquence d'erw a soudé le moulin de tube

Informations commerciales
Quantité de commande min:
1 ensemble
Prix:
$100000 to $1 million
Détails d'emballage:
PAQUET STANDARD D'EXPORTATION
Délai de livraison:
60 jours de libellé
Conditions de paiement:
L / C, T / T, Western Union, Moneygram
Capacité d'approvisionnement:
5 ensembles/mois
Description du produit
168mm ERW HF Welded Tube Mill - Changement rapide, faible bruit
Spécifications du produit
Attribut Valeur
Nom du modèle Laminoir à tubes soudés haute fréquence 168mm ERW HF - Changement rapide, faible bruit
Production Tube rond, tube carré, tube rectangulaire
Fonctionnalité Changement rapide
Taille maximale 50x50-110x110mm
Épaisseur 2.0-5.0mm
Longueur 6-12m
Rouleaux Inclus

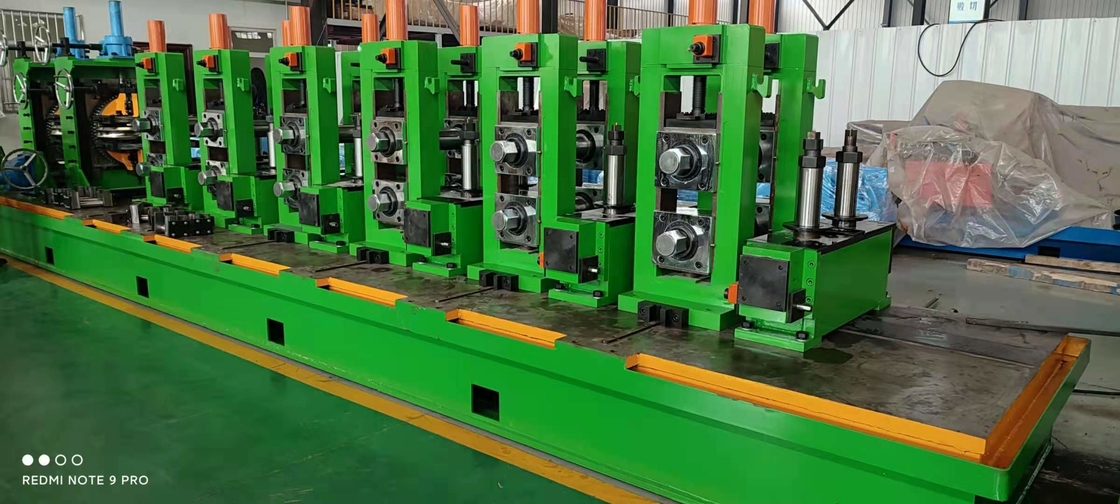

Aperçu de la machine

Ce laminoir à tubes soudés haute fréquence est conçu pour produire des tubes d'acier soudés de précision, y compris des tubes ronds, carrés et déformés. Dotée d'une conception avancée de passage de rouleaux, la chaîne de production offre des tubes d'acier soudés de qualité supérieure avec un assemblage de haute précision.

Spécifications techniques
Spécifications des matériaux
Standard Conforme à la norme YB189-64
Matériau Acier à faible teneur en carbone et acier de construction faiblement allié
Propriétés mécaniques δs≤345Mpa δb≤610Mpa
Largeur de la bande 180-520mm
Épaisseur de la bande 2.0-5.0mm
Dimensions de la bobine Intérieur: φ480-φ570mm | Extérieur: φ1000-φ1800mm
Poids de la bobine ≤10T
Spécifications des tubes
Diamètre du tube Rond: φ60-165mm | Carré: 50x50-110x110mm
Longueur 4-6m
Précision de coupe 0-6mm
Vitesse de formage 10-50m/min
Exigences fournies par l'acheteur
  • Atelier: 60x6m, H>5m (avec grue)
  • Puissance: Environ 1212KW 380V/50Hz/3phases
  • Eau de refroidissement: Débit 20-30T/h, Volume du bassin 30m³
  • Air comprimé: Débit 5m³/min, Pression 5-7kg/cm²
  • Le vendeur fournira une liste complète des exigences
Processus de production
  1. Bande d'acier en bobine
  2. Dérouleur
  3. Redresseur d'extrémité
  4. Aplatisseur
  5. Soudeur de cisaillement
  6. Unité de stockage de matériel
  7. Formage, soudage, refroidissement, calibrage du diamètre
  8. Dimensionnement et coupe de la longueur
  9. Inspection
  10. Emballage
Assurance qualité et service

Notre personnel technique sera sur place pour l'installation, la mise en service et la formation des opérateurs de l'équipement. La garantie couvre 12 mois à compter de la date d'arrivée de l'équipement. Dans des conditions de fonctionnement normales, nous fournissons une réparation ou un remplacement gratuit pour toute défaillance de composant liée à la qualité.
