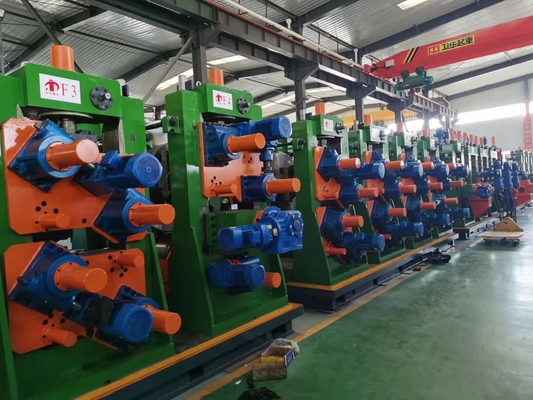

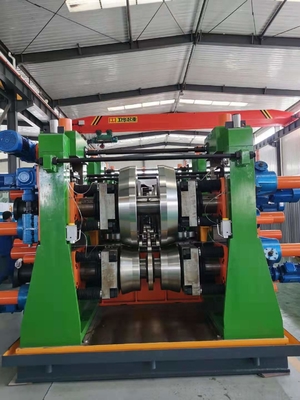

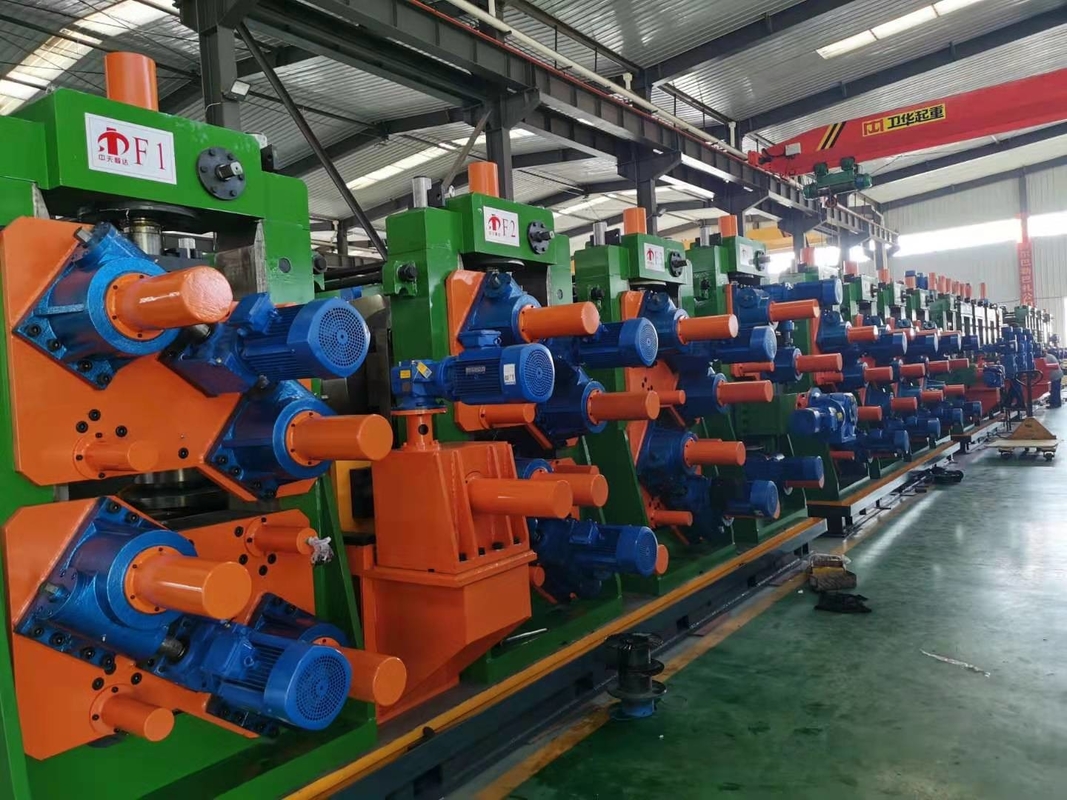

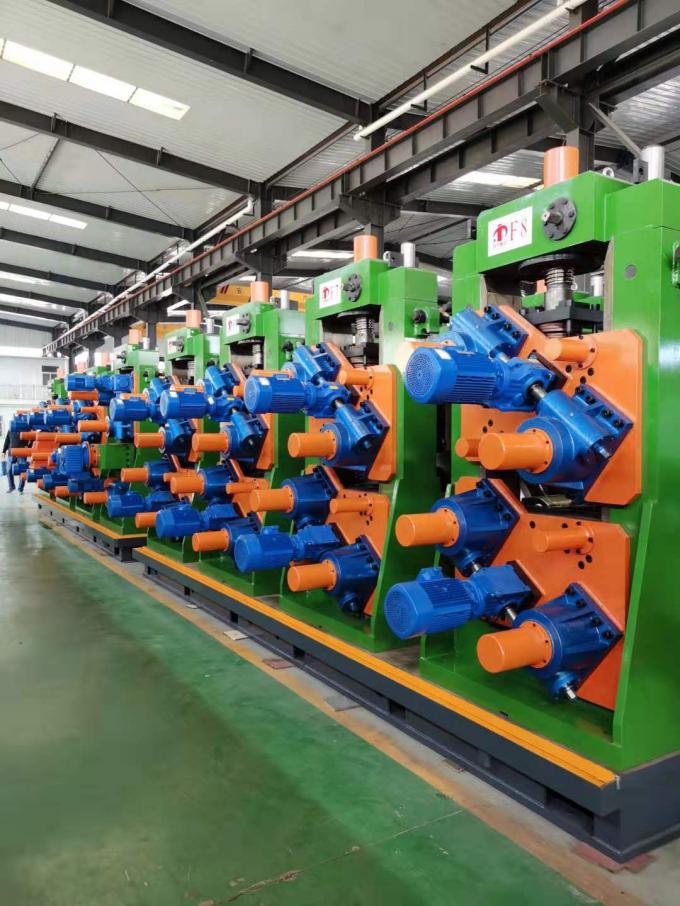

Moulin à tubes soudés à haute fréquence de 200x200 mm
1.Introduction générale à la machine
Il est conçu pour la fabrication de tubes en acier soudés, y compris les tubes ronds, les tubes carrés et les tubes déformés.
En adoptant une conception de passage en rouleau, la ligne de production peut fabriquer des tuyaux en acier soudés avec un usinage de bonne qualité et un assemblage de haute précision.
2Paramètres et spécifications principaux:
| (1) Spécifications du matériau: |
| La norme |
Conforme à la norme YB189-64 |
| Matériel |
Aciers à faible teneur en carbone et aciers à faible teneur en alliages |
| Propriétés mécaniques |
Le système d'échantillonnage doit être conforme à l'annexe I. |
| Largeur de bande |
270 à 800 mm
|
| Épaisseur de bande: |
3.0 à 14.0 mm |
| Diamètre intérieur des bobines |
φ480 φ570 mm |
| Diamètre extérieur des bobines |
φ1000 φ1800 mm |
| Poids de la bobine |
≤ 18 T |
| (2) Spécification du tuyau |
| Diamètre du tuyau |
Pipe carrée: 100x100-200x200 mm
Pipe de même taille
Épaisseur:3.0 à 14.0 mm
|
| Longueur |
6 à 12 m |
| Précision de coupe de tuyaux |
0 à 6 mm |
| Vitesse de formation |
10 à 50 m/min |
| (3)L'acheteur doit s'approvisionner |
| Le magasin de travail |
120x6m, H>5m ((gran au sol) |
| Le pouvoir |
Approx.1212KW 380V/50Hz/3phases |
| Circulation de refroidissement de l'eau (tout le système) |
Débit: 20 T/h 30 T/h
Volume de la piscine: 30 m3
|
|
Air comprimé
(ensemble du système)
|
Débit: 5 m3/min
Pression: 5 à 7 kg/cm2
|
| Autres |
Liste fournie par le vendeur |
3.Processus de travail:
L'acier à bande à bobine→décoiler →droitiseur de bout→aplatisseur→soudeur à ciseaux→unité de stockage de matériaux →formé,soudé,refroidi,pipe préciseDiamètre de tuyau →longueur de tuyau précise,coupe→inspection →emballage
4.Garantie qualité et service après-vente
Les équipements arrivant chez l'acheteur, le personnel des services techniques sur place, débogage, entretien, mise en service, mise en service, exploitation et entretien,responsable de la formation technique du personnel d'exploitation et de maintenance des équipements de l'acheteur. utilisés dans les utilisateurs respectent les règles, sous équipement de fonctionnement normal, depuis 12 mois à compter de la date de l'arrivée de l'équipement, tels que l'impact positif sur la qualité à utiliser,Les pièces endommagées conduisent à l'équipement ne peut pas fonctionner normalement, l'usine fournira la réparation ou le remplacement gratuitement.
