219X6mm Haute fréquence soudé de tuyau plein automatique carré de tuyau de tube usine
1.Introduction générale à la machine
Il est conçu pour la fabrication de tubes en acier soudés, y compris les tubes ronds, les tubes carrés et les tubes déformés.
En adoptant une conception de passage par roulement, la ligne de production peut fabriquer des tuyaux en acier soudés avec un usinage de bonne qualité et un assemblage de haute précision.
2Paramètres et spécifications principaux:
| (1) Spécifications du matériau: |
| La norme |
Le nombre total d'équipements utilisés est de: |
| Matériel |
Aciers à faible teneur en carbone et aciers à faible teneur en alliages |
| Propriétés mécaniques |
Sb≤520Mpa,σs≤365MPa |
| Largeur de bande |
180 à 700 mm |
| Épaisseur de bande: |
2.0 à 5,5 mm |
| Diamètre intérieur des bobines |
Φ508 mm (l'acheteur doit confirmer) |
| Diamètre extérieur des bobines |
Φ1300 φ1760 mm (l'acheteur doit confirmer) |
| Poids de la bobine |
≤ 15 T |
| (2) Spécification du tuyau |
| Diamètre du tuyau |
1) tuyau rond: φ60.3-φ219.1 mm,
2) tube carré: 50X50-170X170 mm,
|
| Longueur |
6m |
| Précision de coupe de tuyaux |
0 à 6 mm |
| Vitesse de formation |
Maximum de 80 m/min (taille et épaisseur maximales ne peuvent pas atteindre la vitesse maximale) |
| (3)L'acheteur doit s'approvisionner |
| Le magasin de travail |
180x6m, H>5m (crane au sol) |
| Le pouvoir |
Approximativement 450 kW 380V/50Hz/3phases |
| Circulation de refroidissement de l'eau (tout le système) |
Débit: 20 T/h 30 T/h
Volume de la piscine: 30 m3
|
|
Air comprimé
(ensemble du système)
|
Débit: 5 m3/min
Pression: 5 à 7 kg/cm2
|
| Les câbles |
Tout le câble à l'extérieur de ma machine, vous l'achetez après réparation. |
3.Processus de travail:

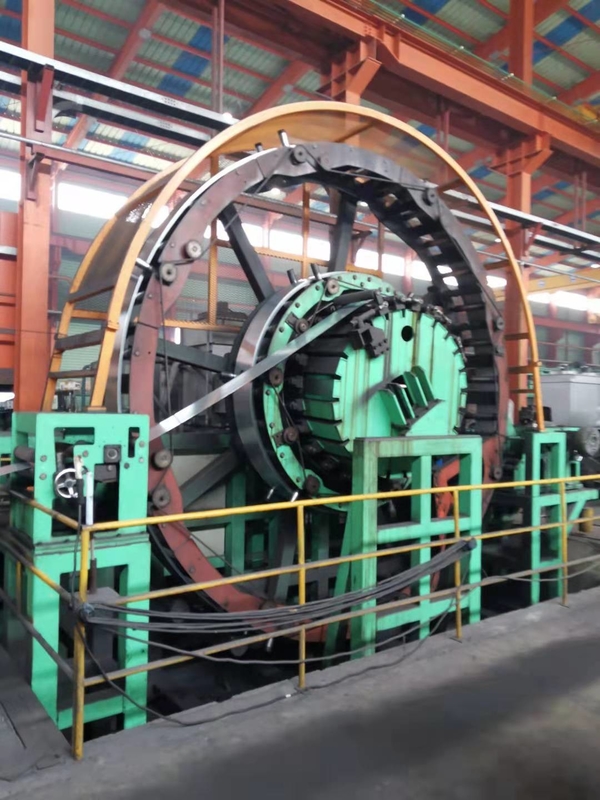

L'acier à bande à bobine→décoiler →droitiseur de bout→aplatisseur→soudeur à ciseaux→unité de stockage de matériaux →formé,soudé,refroidi,pipe précise
4.Garantie qualité et service après-vente
Les équipements arrivant chez l'acheteur, le personnel des services techniques sur les lieux de débogage, d'entretien, de mise en service des équipements, de mise en service, d'exploitation et d'instruction en maintenance,responsable de la formation technique du personnel d'exploitation et de maintenance des équipements de l'acheteur. utilisés dans les utilisateurs respectent les règles, sous équipement de fonctionnement normal, depuis 12 mois à compter de la date de l'arrivée de l'équipement, tels que l'impact positif sur la qualité à utiliser,Les pièces endommagées conduisent à l'équipement ne peut pas fonctionner normalement, l'usine fournira la réparation ou le remplacement gratuitement.
