Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | Moulin à tubes automatique soudé à haute fréquence 3 mm à couture droite pour tuyaux de construction | Forme du tube: | carré et rectangulaire |
|---|---|---|---|
| Spécification de l'équipement: | Client spécifique | Méthode de formage: | Compression de rouleau |
| méthode de soudage: | Soudure d'induction à haute fréquence | Vitesse: | 80 m/min |
| Garantie: | une année | Matériel: | HRC à faible teneur en carbone |
| Type de forme: | formation directe | atelier: | 120 x 10 m, H>7 m (gresse au sol) |
| Mettre en évidence: | l'à haute fréquence droit de couture a soudé le moulin de tube,l'à haute fréquence de 3mm a soudé le moulin de tube,moulin de tube automatique de tuyau de construction |
||
Soudeur à haute fréquence, soudeur à couture droite, constructeur de tuyaux, moulin à tubes entièrement automatique
I. Présentation
La ligne de production de tubes soudés à haute fréquence de haute précision est principalement destinée à produire des tubes carrés et rectangulaires.Amélioration du caractère et de l'environnement d'exploitation et de la sécurité et du caractère de production, réduction du coût du rouleau pour garantir une efficacité élevée,Il adopte le style de trou à double rayon.
II. Lignes directrices de conception
● Améliorer les performances opérationnelles et de production;
● Améliorer l'environnement et la sécurité des opérations;
● Améliorer la stabilité du produit;
● Améliorer la productivité des produits;
● Réduisez les coûts de roulement.
III. Composition de l'équipement
| 1La voiture de chargement. | 2Découler |
| 3Unité de redressement | 4. Unité d' aplatissement |
| 5. Cisailleuse et soudeuse automatique | 6Accumulateur |
| 7. Formage et dimensionnement | 8. Scie à froid / Scie à fraisage / Scie volante |
| 9. rouleau de transport + porte-charge | 10. machine à palettiser automatique |
| 11. Roller | 12. soudeur à haute fréquence |
IV. Spécifications des paramètres du produit
| Modèle | Longueur des côtés | Épaisseur | Vitesse de production (m/min) | Puissance du moteur ((KW) | Zone mécanique |
| (m3) | |||||
| HG20 | 6 x 6 ~ 16 x 16 mm | 0.3 -1 mm | 30 à 120 | 55 | 7 × 50 |
| HG32 | 9 x 9 ~ 25 x 25 mm | 0.3 - 2,0 mm | 30 à 120 | 75 | 7 × 50 |
| HG50 | 12 x 12 ~ 40 x 40 mm | 0.8 à 2,5 mm | 30 à 110 | 110 | 7 × 60 |
| HG60 | 15 x 15 ~ 47 x 47 mm | 0.8 à 3 mm | 30 à 100 | 132 | 7 × 65 |
| HG76 | 9 x 9 ~ 60 x 60 mm | 1 à 3 mm | 30 à 100 | 320 | 8 × 80 |
| HG89 | 25 x 25 ~ 70 x 70 mm | 1 à 4 mm | 30 à 80 | 350 | 8 × 80 |
| HG114 | 35 x 35 ~ 89 x 89 mm | 1.5 à 5.0 mm | 30 à 60 | 400 | 10 × 100 |
| HG165 | 47 x 47 ~ 129 x 129 mm | 3 à 7 mm | 30 à 50 | 600 | 10 × 110 |
| HG219 | 89 x 89 ~ 172 x 172 mm | 4 à 8 mm | 20 à 40 | 800 | 12 × 150 |
| HG273 | 89 x 89 ~ 214 x 214 mm | 4 à 10 mm | 15 à 30 | 1000 | 18 × 160 |
| HG325 | La taille de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon | 4 à 12 mm | 10 à 30 | 1200 | 18 × 180 |
| HG426 | La taille de l'échantillon doit être comprise entre 129 x 129 ~ 335 x 335 mm | 4 à 16 mm | 8 à 25 | 1400 | 18 × 180 |
| HG508 | 172 x 172 ~ 400 x 400 mm | 4 à 20 mm | 8 à 20 | 2000 | 21 × 180 |
| Récente expansion des technologies d'entreprise, ajout de projets disponibles | |||||
| HG600 | Ligne de production de tuyaux soudés carrés, longueur maximale des côtés du tuyau est de 600 x 600 mm. | ||||
| HG765 | Ligne de production de tuyaux soudés ronds, diamètre maximal du tuyau est de 765 mm. | ||||

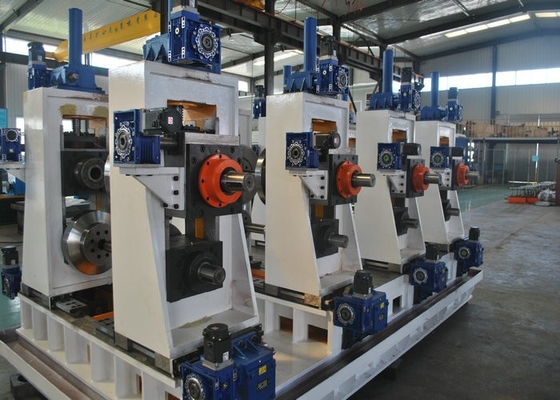

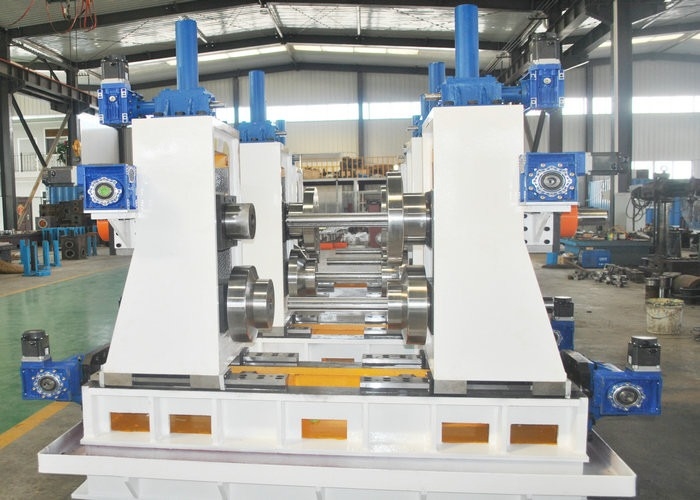

V. Apparence de l'usine
