Fabrication de tuyaux soudés à haute fréquence

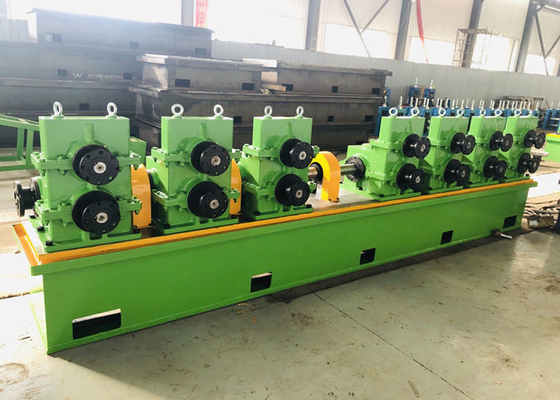

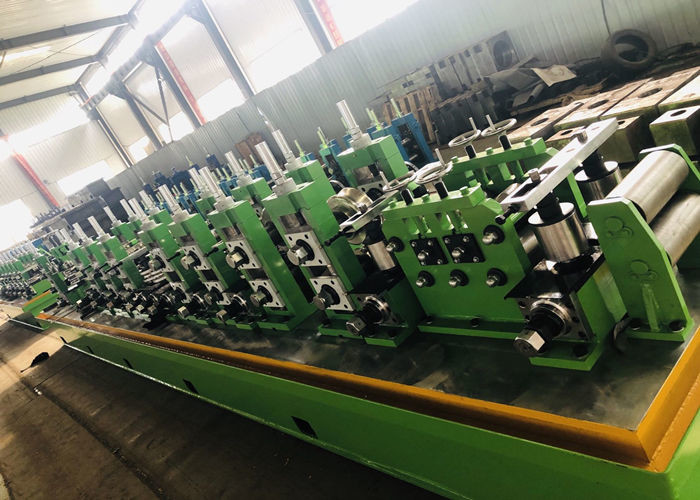

1.Description du moulin à tubes
Le moulin à tubes à changement rapide est utilisé pour produire des tuyaux ronds, des tuyaux carrés, des tuyaux rectangulaires et d'autres tuyaux à profil LTZ.la partie de formage et de dimensionnement avec deux lits de machinesUn lit en ligne, un autre lit préparé, lorsque le produit est de taille différente, le tuyau peut changer de rouleau rapidement.
2Paramètres principaux
| Matériau en acier |
Q235,Q345 Acier à faible teneur en carbone |
| Propriétés mécaniques |
Sb≤610Mpa,σs≤345MPa |
| largeur en acier |
160 à 400 mm |
| Taille du tuyau rond |
50 à 127 mm |
| épaisseur du tuyau |
2.0 à 5.0 mm |
| Taille du tube carré |
40x40 à 100x100 mm |
| vitesse de formation |
20 à 80 m/min |
| longueur du tuyau |
6 à 12 mètres |
| puissance totale |
environ 700 kW |
| nécessitent une usine |
longueur 100m, largeur 6m ((peut concevoir la disposition selon l'usine du client) |
3.Processus de production
chargement de bobine→décoiler→ciseau et soudeur→accumulateur horizontal→formage, soudeur HF, grattoir, refroidissement, dimensionnement, tête de dinde→sage à couper→emballage→entreposage
4. Roller
| le matériel |
Cr12 ou SKD11 |
| dureté de traitement |
HRC 58 à 62 |
5Document technique fourni
- Manuel d'utilisation
- Liste d'emballage
- dessin de mise en page
- dessin de fondation
- schéma électrique
- dessin de pièces vulnérables
6. Service après-vente et garantie
Après l'arrivée de la machine à l'acheteur, le personnel de service technique se rendra à l'usine de l'acheteur pour fournir des conseils sur le fonctionnement, le débogage et l'entretien de la machine,responsable de la formation technique du personnel d'exploitation et de maintenance des équipements de l'acheteur.
Garantie de la ligne entière d'un an
