Machine de soudage à tubes à haute fréquence Conception de passage de roulement à couture droite

Conception de la ligne de production de tubes soudés à haute fréquence à couture droite

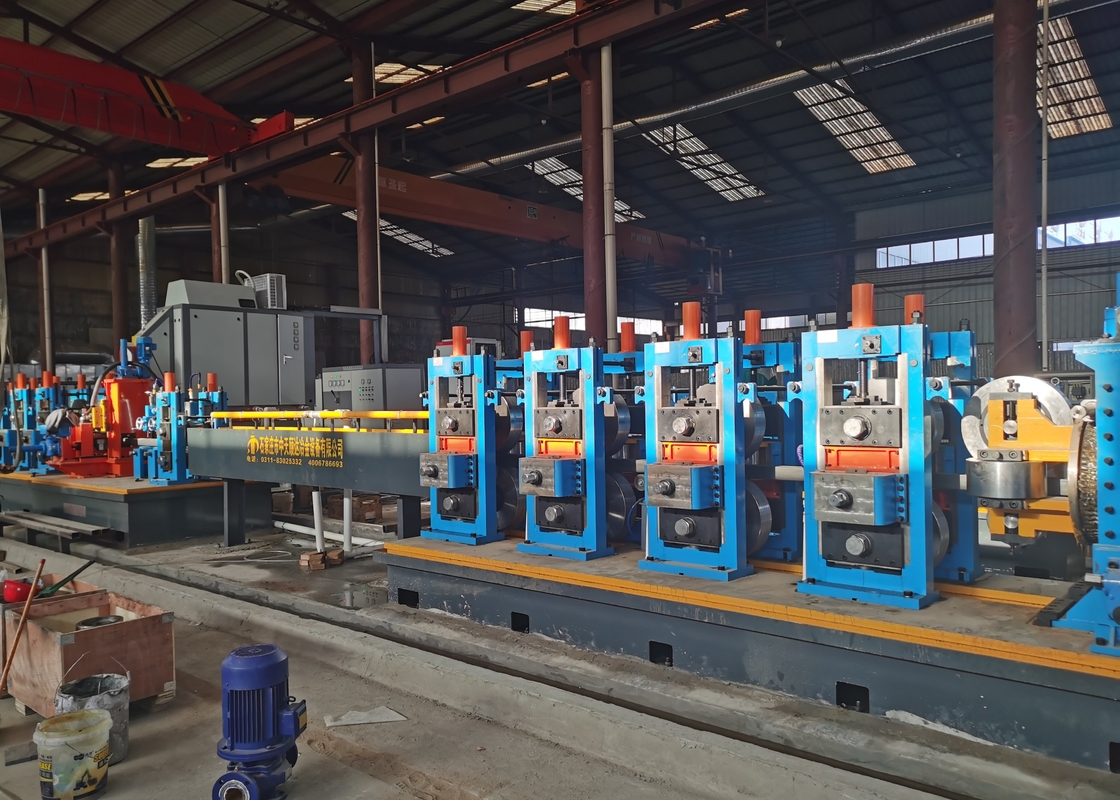

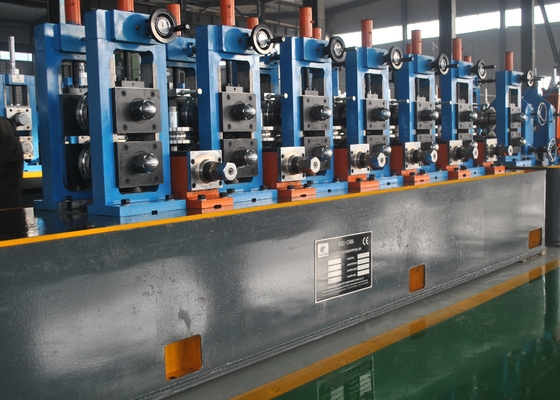

La ligne de production de tuyaux soudés à haute fréquence ZHG38 est conçue pour produire des tuyaux soudés de Ф10-Ф38 mm de diamètre et de 1,0-2,3 mm d'épaisseur de paroi et des tuyaux carrés de 8x8-30x30 mm, d'épaisseur de 1,0-2,0 mm.Adoption d'une conception de passe à rouleaux, la chaîne de production peut fabriquer des tuyaux en acier soudés avec une usinage de bonne qualité et un assemblage de haute précision.

Selon la ligne directrice de conception de l'amélioration du caractère de fonctionnement et de l'environnement et le caractère de sécurité et de production, en réduisant le coût du rouleau pour garantir une efficacité élevée,La ligne de production ZHG38 adopte le style de trou à double rayon de conception .

1Principaux paramètres et spécifications

Spécifications du matériau:conforme à la norme YB189-64

Matériel : Acier à faible teneur en carbone et acier à faible teneur en alliages pour les constructions

Propriétés mécaniques: σ_b≤ 520 Mpa,σ_s≤ 365 MPa

Largeur de bande: 45 à 120 mm

Épaisseur de bande:10,0 à 2,3 mm

Diamètre intérieur des bobines: 480 à 520 mm

Diamètre extérieur des bobines: 1000 à 1800 mm

Poids de la bobine: ≤ 1,5 tonne

Spécification des tuyaux soudés:

Diamètre du tuyau rond: φ15-φ38 mm de 1,0 à 2,3 mm

Pipe carrée: 15 x 15 à 30 x 30 mm 1,0 à 2,0 mm

Longueur de coupe fixe:4 à 6 m

Précision de coupe des tuyaux: de 0 à 3 mm

Vitesse de formage:20 à 130 m/min

2. Flux de processus

Chargement de la bobine

Décodage

Coupe et soudage

Accumulateur en spirale horizontale

Formation

soudage HF

Déborder

Réfrigération

Taille

Réglage

Scies à couper à froid

Transmission

Emballage

Réservation

3Garantie qualité et service après-vente

Les équipements arrivant chez l'acheteur, le personnel des services techniques sur place, débogage, entretien, mise en service, mise en service, exploitation et entretien,responsable de la formation technique du personnel d'exploitation et de maintenance des équipements de l'acheteur. utilisés dans les utilisateurs respectent les règles, sous équipement de fonctionnement normal, depuis 12 mois à compter de la date de l'arrivée de l'équipement, tels que l'impact positif sur la qualité à utiliser,Les pièces endommagées conduisent à l'équipement ne peut pas fonctionner normalement, l'usine fournira la réparation ou le remplacement gratuitement.
