F200×200 Machine de soudage de tubes de production de tubes soudés de haute précision
La ligne de production de tuyaux soudés à haute précision à couture droite à haute fréquence F200×200 est principalement utilisée pour produire des tuyaux en acier soudés électriques d'une épaisseur de 2 à pour les tuyaux ronds et les tuyaux carrés.Sur la base d'équipements similaires de digestion et d'absorption au pays et à l'étranger, chaque machine de cette ligne de production est conçue de manière innovante en combinaison avec les conditions nationales de mon pays.le niveau de conception et la qualité de fabrication sont en première position dans le pays, et la structure et la précision ont atteint le niveau des unités introduites ces dernières années.qui peut produire des tuyaux en acier soudés électriques avec une précision relativement élevée.
1Principaux paramètres et spécifications
|
Conforme à la norme YB189-64
|
| Matériel |
Aciers à faible teneur en carbone et aciers à faible teneur en alliages
|
| Propriétés mécaniques |
Sb≤610Mpa,σs≤345MPa |
| largeur de bande |
300 ∼ 800 mm |
| épaisseur de bande |
2.0 ∼ 6,0 mm |
| Identification des bobines |
Le point de départ est le point de départ de l'appareil |
| Surdose de bobines |
φ1300 φ2000 mm |
| Poids de la bobine |
≤ 18,0 T |
2. Spécification des tuyaux soudés
| Taille du tube carré |
Pour les appareils à commande numérique |
| épaisseur du tube carré |
20,0 à 6,0 mm |
| Longueur du tuyau fini |
6 à 9 m |
| Précision de coupe |
± 2 mm |
| Vitesse de formage |
10 à 50 m/min |
3. Principaux paramètres de chaque unité
chargement La voiture est une structure de soudage en acier, a une selle de levage et une selle transversale en deux parties.La selle de levage est de type barre de guidage à quatre colonnes, une selle de levage à cylindre d'huile.La voiture transversale est une structure en acier,sur la carrosserie de la voiture est équipé de quatre roues.la voiture entraînée par un moteur, marchant sur le rail qui est fixé à la base.
La machine est principalement composée de base, d'arbre principal, de support rotatif, d'une ligne de production et d'une ligne de production.système de freinage pneumatique, pour le type à porte-à-faux d'expansion.expansion hydraulique et conduite pneumatique
La tête droite est principalement utilisée pour conduire la nouvelle tête d'acier d'alimentation de bobine dans l'unité de l'aplatisseur après que l'unité de décoiler apporte la bobine dans le lieu de travail
La machine de nivellement est utilisée pour niveler la tête et l'extrémité de la bande d'acier, ce qui facilite le cisaillement et le soudage.
Le cisaillement et le soudage sont utilisés pour couper les extrémités irrégulières des bandes, puis les relier par soudage.
L'accumulateur horizontal est principalement inclus dans le dispositif de pressage et de transport, l'assemblage de l'accumulateur, l'unité de transport, l'unité de commande électrique.

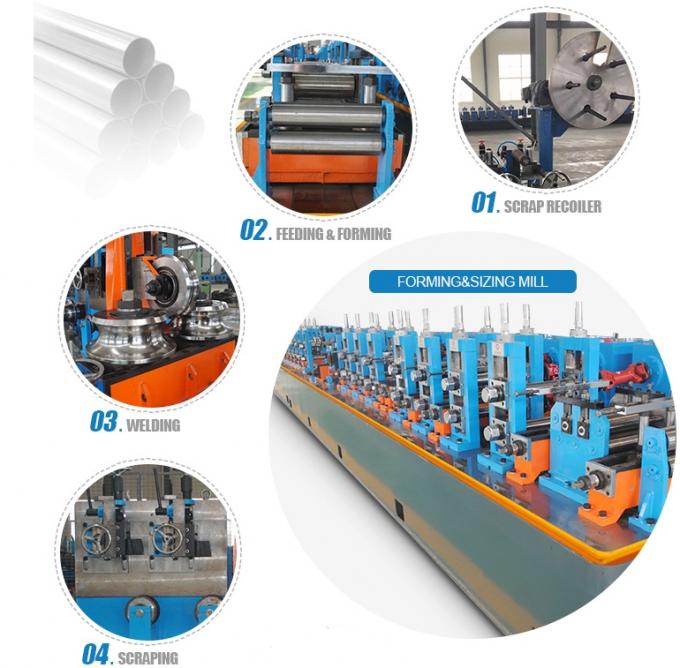

La bande d'acier entre dans le support de formage puis dans la pièce de formage dans une forme ronde, puis est soudée et façonnée en carré.
utilisés pour couper automatiquement le tuyau en longueur avec précision à condition que le tuyau soit continuellement livré à partir du moulin à grande vitesse.
