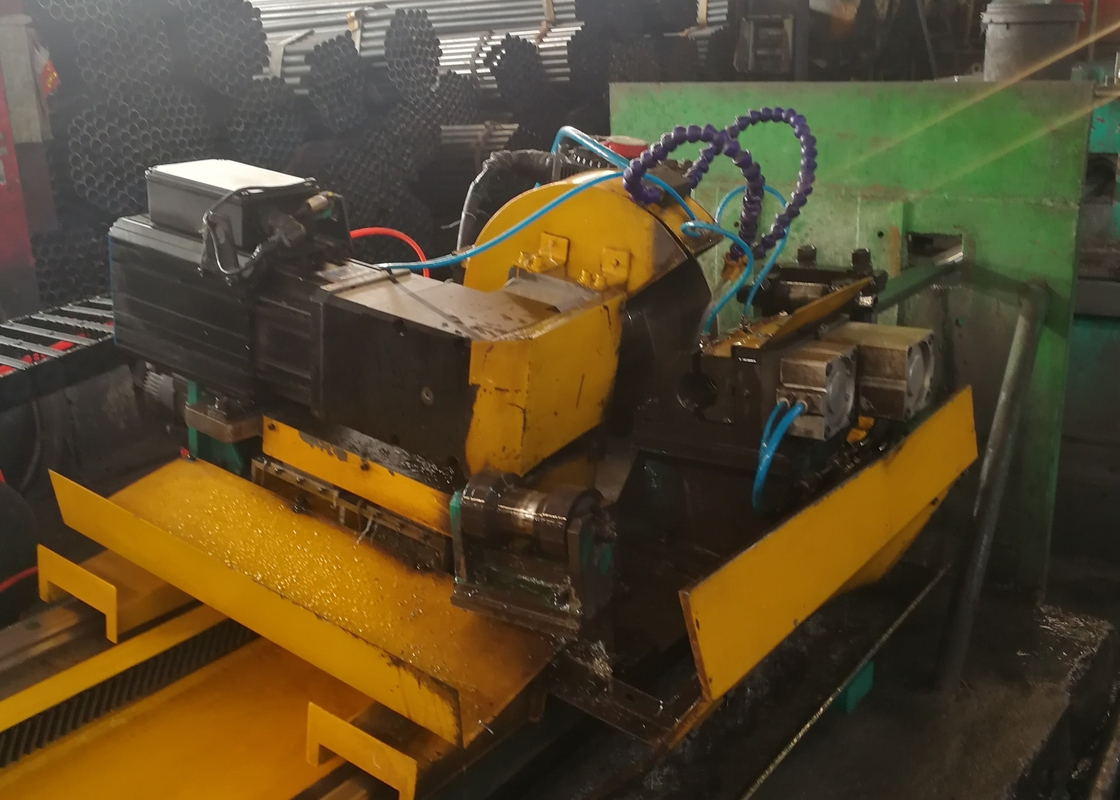

HG20mm Machine de soudage de tuyaux en acier au carbone pour tubes ronds

Détails du produit:

Lieu d'origine:	LA CHINE
Nom de marque:	TENGTIAN
Certification:	CE ISO9000 BV
Numéro de modèle:	20

Des informations détaillées

Lieu d'origine:

LA CHINE

Nom de marque:

TENGTIAN

Certification:

CE ISO9000 BV

Numéro de modèle:

Nom de produit:

Machine de broyage de tuyaux soudés en acier au carbone de diamètre Hg20mm pour tubes ronds

Fonctionnalité:

haute précision

Nom:

Moulin à tuyaux soudé

Autre tuyau:

tuyau carré et tuyau rectangulaire

Taille maximale:

10 à 20 mm

Épaisseur:

1.0-2,5 mm

Longueur:

6-12m

Mots clés:

Machines à souder des tubes

Mettre en évidence:

High Light

Mettre en évidence:

Usine de tubes soudés de 20 mm de diamètre

usine de tubes soudés ronds cs

usine de tubes soudés de 20 mm de diamètre

Informations commerciales

Quantité de commande min:

1 ensemble

Prix:

$100000 to $1 million

Détails d'emballage:

paquet standard d'exportation

Délai de livraison:

60 jours de libellé

Conditions de paiement:

L / C, T / T, Western Union, Moneygram

Capacité d'approvisionnement:

5 ensembles/mois

Description du produit

Machine de fabrication de tubes soudés en acier au carbone de 20 mm de diamètre HG20

La ligne de production de tubes soudés haute fréquence HG20 est conçue pour la fabrication de tubes ronds soudés de précision avec des diamètres de 10 à 20 mm et des épaisseurs de paroi de 2,0 à 4,0 mm. Dotée d'une conception de passage de rouleau avancée, cette machine offre des tubes en acier soudés de qualité supérieure avec un assemblage de haute précision.

Principales spécifications

Attribut	Valeur
Type de produit	Machine de fabrication de tubes soudés
Formes de tubes compatibles	Rond, Carré, Rectangulaire
Plage de diamètres	10-20mm
Plage d'épaisseur	1.0-2.5mm
Plage de longueur	6-12m
Normes de matériaux	Conforme à la norme YB189-64
Vitesse de formage	10-50m/min

Spécifications des matériaux

Matériau : Acier à faible teneur en carbone et acier de construction faiblement allié
Propriétés mécaniques : δs≤345Mpa, δb≤610Mpa
Largeur de la bande : 30-80mm
Épaisseur de la bande : 2.0-4.0mm
Spécifications des bobines : Intérieur φ480-φ570mm, Extérieur φ1000-φ1800mm
Poids maximal de la bobine : ≤2.5T

Processus de production

Bande d'acier en bobine

Dérouleur

Redresseur d'extrémité

Aplatisseur

Soudeuse à cisaillement

Unité de stockage de matériaux

Formage, soudage, refroidissement

Dimensionnement de précision du diamètre

Dimensionnement et découpe de précision de la longueur

Inspection

Emballage

Assurance qualité et service

Notre équipe technique fournit des services de débogage, de maintenance et de mise en service sur site à l'arrivée de l'équipement. Comprend une formation complète pour le personnel d'exploitation et de maintenance. L'équipement est assorti d'une garantie de 12 mois à compter de la date d'arrivée, couvrant la réparation ou le remplacement gratuits en cas de problèmes liés à la qualité dans des conditions de fonctionnement normales.

Documentation technique

Manuel d'instructions de la machine à tubes (fourni un mois avant la livraison)
Certificat d'inspection (fourni à la livraison)
Bon de chargement (fourni à la livraison)
Plan d'implantation (fourni un mois avant la livraison)
Plan de base au sol (fourni un mois avant la livraison)
Schéma de principe électrique
Dessins d'ensemble de toutes les unités de la ligne
Schémas de pièces pour les composants vulnérables

Emballage et livraison

Emballage : Emballage nu adapté à l'expédition maritime en conteneur
Délai de livraison : Expédié dans les 45 jours suivant le paiement

Notre usine de fabrication

Exigences de l'acheteur

Atelier : 60x6m, Hauteur >5m (avec grue)
Alimentation : Environ 1212KW, 380V/50Hz/3phases
Eau de refroidissement : Débit 20-30T/h, Volume du bassin 30m³
Air comprimé : Débit 5m³/min, Pression 5-7kg/cm²
