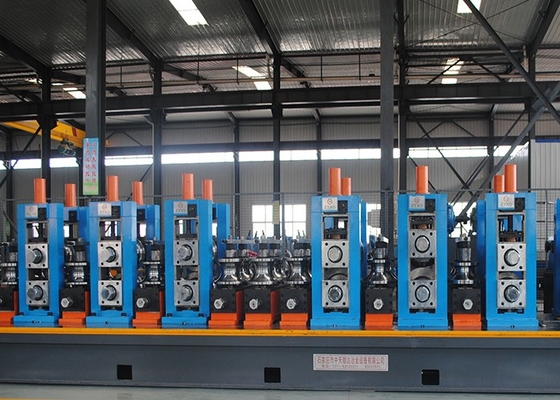

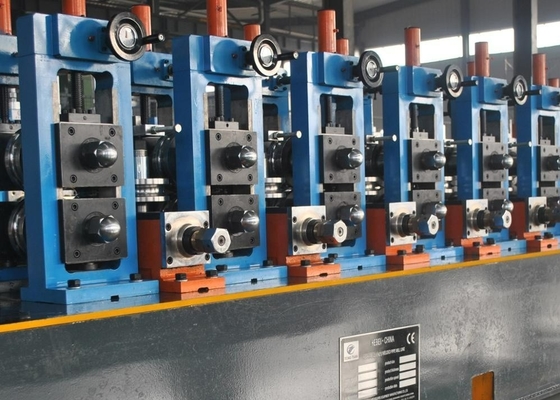

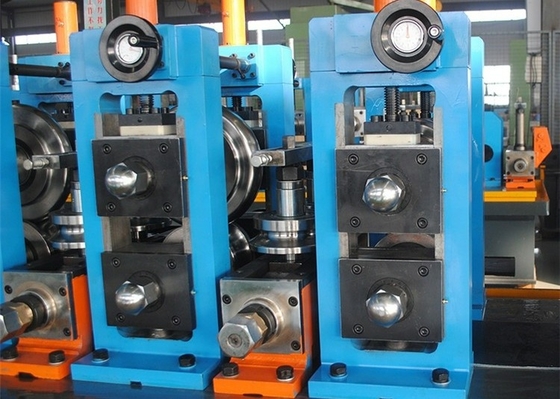

HG 50 machine à moulage à grande vitesse de tubes
HG50 haute fréquence ligne de production de tuyaux soudés est utilisée pour fabriquer des tuyaux en acier soudés. Après avoir absorbé la technologie de fabrication de tuyaux avancée à la fois à l'étranger et au pays,notre ligne de production innovante et chaque unité de la ligne de production est non seulement économique mais aussi pratique.
Avantages du produit:
- Haute précision
entre les sauts à rouleaux de niveau 0.01,entre le cadre et le dégagement de glissement ≤ 0.02, degré vertical du cadre ≤0.05, chaque degré de parallélisation du cadre ≤ 0.1, le diamètre et l'erreur de rondeur du tuyau en acier ≤ 0.08
- Utiliser la technologie japonaise pour faire les exigences des clients étrangers qui ont besoin de l'exigence de haute précision
- Planifiable utilisez l'engrenage de ver et le réglage de ver, la précision de réglage est élevée, l'énergie avec précision
- La cicatrice de grattage peut être réglée en réglage 3D, le grattoir peut se déplacer le long du cercle d'acier à ± 20 ° de rotation.
- Ronde devient carré est turc tête pousse carré, peut réduire le poids du moule, formant stable, uniforme R Angle.
- Le niveau de l'arbre augmente le bloc d'amortissement en nylon, réduit l'impact sur l'arbre et le roulement.
Processus de production
Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse
Les spécifications:
1Matériaux premiers
| 1 |
Application des matériaux |
D'acier laminé à chaud ou à froid |
| 2 |
Grade du matériau |
Acier à faible teneur en carbone, acier allié:Sb ≤ 380 MPa,σs ≤ 275 MPa |
| 3 |
Identification des bandes d'acier |
Φ 508 mm |
| 4 |
OD des bandes d'acier |
Φ 1800 mm |
| 5 |
Poids de la bobine |
- Je vous en prie.2.5 T |
2. Plage de production:
| Pipe ronde |
12. 7 - 53mm |
Épaisseur: 0,6 à 2,0 mm |
| Pipe carrée |
10 * 10 - 41 * 41 mm |
Épaisseur: 0,6 à 2,0 mm |
3- Je ne sais pas.soudeur à haute fréquence de 200 kW
4La vitesse de la ligne:Max. 120 m/min
5Longueur du tube: 4 à 6 m
6. précision de coupe:± 1,5 mm
7. Taille de la ligne entière:environ 70 x 6 m
En tant que fabricant et fournisseur de machines de fabrication de tuyaux certifié CE et ISO9001: 2008 en Chine.Le Morrcco, le Kazakhstan, l'Ouzbékistan, le Tadjikistan, la Syrie, l'Iran, l'Irak, le Mexique, le Sri Lanka, le Pakistan, la Thaïlande, le Vietnam et d'autres plus de 30 pays.
Si vous êtes intéressés, n'hésitez pas. Nous serons heureux de vous aider.
