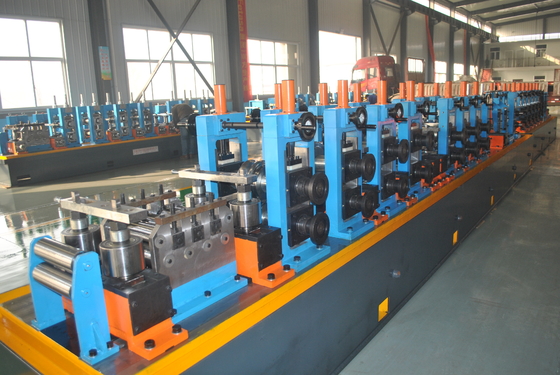

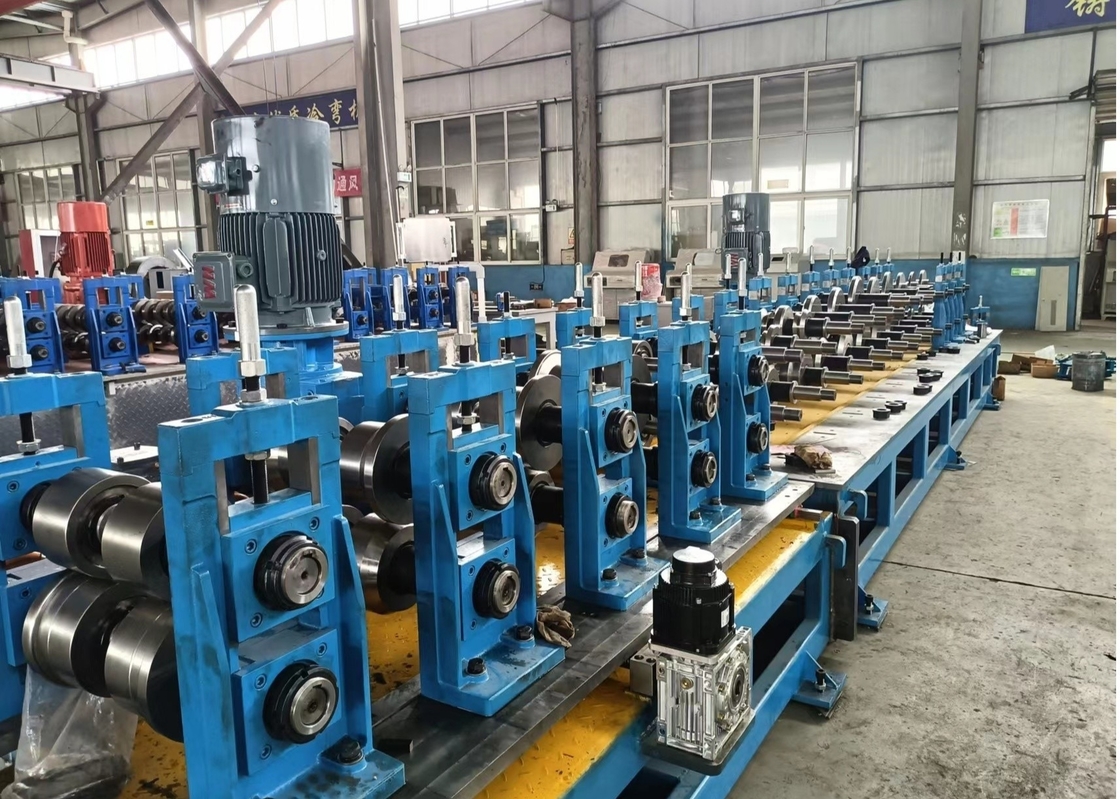

Acier au carbone 89 mm Fabrication de tubes soudés ronds à haute fréquence
1.Introduction générale à la machine
La chaîne de production de tuyaux soudés ronds à haute fréquence est utilisée pour produire des tuyaux soudés d'un diamètre de Φ 45 - Φ 102 mm et d'une épaisseur de paroi de 1, 0 - 4, 0 mm.L'équipement a une haute précision et une bonne stabilité. L'équipement principal est traité par le centre d'usinage CNC pour assurer la précision de chaque pièce, afin d'assurer la précision de l'ensemble de la machine et assurer la qualité du produit.
2Paramètres et spécifications principaux:
(1) Spécifications du matériau:
| Matériel |
Aciers à faible teneur en carbone et aciers à faible teneur en alliages |
| largeur de bande |
160 à 320 mm |
| épaisseur de bande |
1, 0 - 4, 0 mm |
| Identification des bobines |
508 mm |
| Surdose de bobines |
Pour les véhicules à moteur: |
| Poids de la bobine |
6 T |
(2) Spécification des tubes soudés:
| Diamètre du tuyau rond |
Φ 45 φ 102 mm |
| épaisseur du tuyau |
1, 0 - 4, 0 mm |
| Longueur du tuyau fini |
6 mètres |
| Précision de la longueur de coupe |
± 3 mm |
| Vitesse de formage |
20 à 60 m / min |
⑶L'atelier nécessite: 6 m de largeur, 80 m de longueur, au moins 5 m de hauteur des rails du plafond au sol.
Attention!Vous pouvez le modifier en fonction de la durée réelle de l'atelier.
3.Processus de travail:

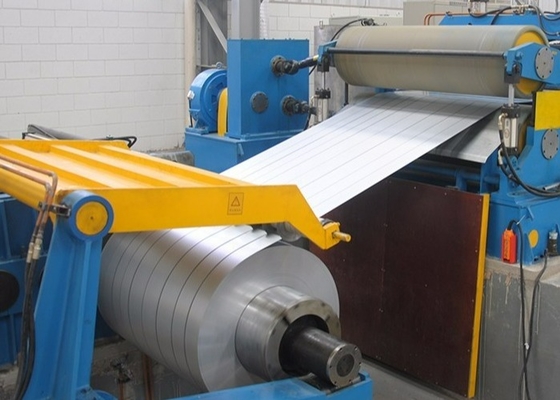

L'acier à bande à bobine→décoiler →droitiseur de bout→aplatisseur→soudeur à ciseaux→unité de stockage de matériaux →formé,soudé,refroidi,pipe préciseDiamètre de tuyau →longueur de tuyau précise,coupe→inspection →emballage
