Tuyaux en acier galvanisé carré de 300x300x16 mm, soudés à haute fréquence
Introduction générale à la machine

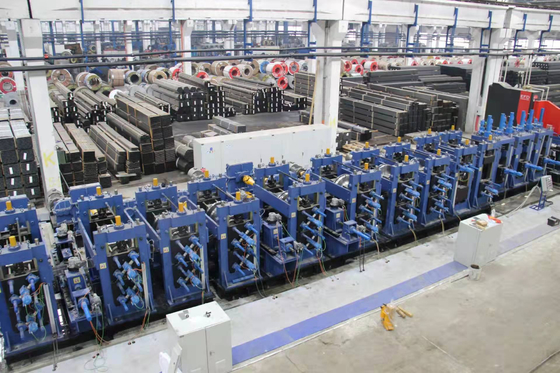

La ligne de production de tuyaux soudés à haute fréquence automatique est principalement destinée à produire des tuyaux carrés de 100x100-300x300 mm, des tuyaux rectangulaires de 100x150-100x300 mm, d'une épaisseur de 5 à 16 mm.Cette ligne peut produire le même tuyau rond de taille à travers le support de changement et le rouleau..Cette ligne de production chaque unité utilisent la technologie la plus avancée, la conception innovante, le contrôle complet avec contrôle PLC, la technologie de pointe, le fonctionnement pratique et la maintenance,et a atteint le niveau international.
Principaux paramètres et spécifications
|
(1) Spécifications du matériau:
|
|
La norme
|
Machines de fraisage de tubes de norme internationale
|
|
Matériel
|
acier galvanisé
|
|
Propriétés mécaniques
|
Sb≤520Mpa,σs≤365MPa
|
|
Largeur de bande
|
400 à 1200 mm
|
|
Épaisseur de bande:
|
5 à 16 mm
|
|
Diamètre intérieur des bobines
|
Φ508 mm
|
|
Diamètre extérieur des bobines
|
Φ1300 φ2000 mm
|
|
Poids de la bobine
|
≤ 25 T
|
|
(2) Spécification du tuyau
|
|
Diamètre du tuyau
|
Pipe carrée: 100x100-300x300 mm
Épaisseur: 5 à 16 mm
|
|
Longueur
|
6 à 12 m
|
|
Précision de coupe de tuyaux
|
0 à 6 mm
|
|
Vitesse de formation
|
max 100 m/min pour une épaisseur de 1 mm
|
|
(3)L'acheteur doit s'approvisionner
|
|
Le magasin de travail
|
95x12m, H>5m ((gresse au sol)
|
|
Le pouvoir
|
Approximativement 2500 kW 380V/60Hz/3phases
|
|
Circulation de refroidissement de l'eau (tout le système)
|
Flux: 30+30 CBM
Volume de la piscine: 40 m3
|
|
Air comprimé
(ensemble du système)
|
Débit: 5 m3/min
Pression: 5 à 7 kg/cm2
|
|
Les câbles
|
Tout le câble à l'extérieur de ma machine, vous l'achetez après réparation.
|
Processus de travail pour la machine de broyage à tubes
L'acier à bande à bobine→décoiler →droitiseur de bout→aplatisseur→soudeur à ciseaux→unité de stockage de matériaux →formé,soudé,refroidi,pipe préciseDiamètre de tuyau →longueur de tuyau précise,coupe→inspection →emballage
Garantie de qualité et service après-vente pour l'installation et la mise en service des machines de broyeur à tubes
Ce moulin à tubes automatique arrive chez l'acheteur, le personnel des services techniques sur place, débogage, maintenance, mise en service de l'équipement, mise en service,les instructions d'exploitation et de maintenance, responsable de la formation technique du personnel d'exploitation et d'entretien des équipements de l'acheteur.depuis 12 mois à compter de la date d'arrivée du matériel, tels que l'impact positif sur la qualité d'utilisation, les pièces endommagées conduisent à l'équipement ne peut pas fonctionner normalement, l'usine donnera la réparation ou le remplacement gratuitement.
