Usine de tubes soudés haute fréquence 200x200x10mm pour tubes carrés

Usine de tubes soudés haute fréquence 200x200x10mm pour tubes carrés

Détails du produit:
Lieu d'origine: La Chine
Nom de marque: TENGTIAN
Certification: CE ISO9000 BV
Numéro de modèle: F200x200
Des informations détaillées
Lieu d'origine:
La Chine
Nom de marque:
TENGTIAN
Certification:
CE ISO9000 BV
Numéro de modèle:
F200x200
Nom de machine:
Moulin à tuyaux soudés à haute fréquence 200x200x10 mm Moulin automatique à tubes à rouleaux de chan
Produit:
tuyau carré
Fonctionnalité:
PLC Contrôle
Matériel:
acier au carbone et acier galvanisé
Autre tuyau:
seul tuyau carré
Taille maximale:
200x200mm
Épaisseur:
10 mm
Longueur:
6-12m
Rouleaux:
inclure
modèle:
F200x200
Mots clés:
Moulin à tuyaux soudé à haute fréquence
Mettre en évidence:

High Light

Mettre en évidence:

moulin de tube automatique de 200x200x10mm

,

moulin de tube automatique de rouleau rapide de changement

,

moulin de tube de soudure à haute fréquence de PLC

Informations commerciales
Quantité de commande min:
1 ENSEMBLE
Prix:
$100000 to $1 million
Détails d'emballage:
Paquet standard d'exportation
Délai de livraison:
90 jours de libellé
Conditions de paiement:
L / C, T / T, Western Union, Moneygram
Capacité d'approvisionnement:
5 ensembles/mois
Description du produit
Moulin à tubes soudés à haute fréquence 200x200x10 mm Moulin à tubes automatique
Attributs du produit
Attribut Valeur
Nom de la machine Moulin à tuyaux soudés à haute fréquence 200x200x10 mm Moulin automatique à tubes à rouleaux de changement rapide pour tuyaux carrés
Produit Pipe carrée
Caractéristique Commande par PLC
Matériel Acier au carbone et acier galvanisé
autres tuyaux Seulement des tuyaux carrés
Taille maximale 200 x 200 mm
Épaisseur 10 mm
Longueur 6 à 12 m
Des rouleaux Inclure
Modèle F200x200
Vue d' ensemble de la machine

Le moulin à tuyaux soudés à haute fréquence à rouleaux à changement rapide F200x200 produit des tuyaux carrés (100x100-200x200mm) et des tuyaux rectangulaires (100x150-100x300mm) d'une épaisseur de 5 à 10 mm.Cette chaîne de production peut également produire des tuyaux ronds en changeant les supports et les rouleauxDoté d'une technologie de contrôle PLC avancée, cet équipement offre un fonctionnement et une maintenance pratiques tout en respectant les normes internationales.

Principaux paramètres et spécifications
Spécifications du matériau:

Norme: Machine de broyage à tubes de norme internationale

Matériau: acier galvanisé

Propriétés mécaniques: σb≤520Mpa, σs≤365Mpa

Largeur de bande: 400 à 800 mm

Épaisseur de bande: 5 à 10 mm

Diamètre intérieur des bobines: Φ508 mm

Diamètre extérieur des bobines: Φ1300·φ2000 mm

Poids de la bobine: ≤ 25 T

Spécification du tuyau:

Diamètre du tuyau: tuyau carré 100x100-200x200 mm

Épaisseur: 5-10 mm

Longueur: 6 à 12 m

Précision de coupe des tuyaux: 0-6 mm

Vitesse de formage: max. 100 m/min pour une épaisseur de 1 mm

Exigences de l'acheteur en matière d'approvisionnement:

Atelier: 95x12m, H>5m (crane au sol)

Puissance: environ 2500 kW 380 V/60 Hz/3 phases

Circulation de l'eau de refroidissement (ensemble du système): débit:30+30 CBM, volume de la piscine:40m3

Air comprimé (ensemble du système): débit:5 m3/min, pression: 5-7 kg/cm2

Cable: Tout câble à acheter après l'installation de la machine

Processus de travail
bande d'acier à bobine → découler → redresseur de bout → aplatisseur → soudure par cisaillement → unité de stockage → formé, soudage, refroidissement, taille précise du diamètre du tuyau → taille précise de la longueur du tuyaucoupe → inspection → emballage
Principales caractéristiques
  • Le système de réglage rapide des rouleaux réduit considérablement le temps de changement entre les spécifications du produit
  • Le système de moulage combiné permet la production de différents types de tubes avec un minimum de changements de rouleaux (économies de 90%).
  • Le réglage du servo-moteur réduit l'usure des outils et prolonge la durée de vie des équipements
  • La structure du rouleau composite modifie le contact de la ligne au point, réduisant l'usure et allongeant la durée de vie du rouleau
  • Composants haut de gamme, y compris les moteurs SIMENS BEIDE, les roulements NSK et les rouleaux en or Cr20 à haute complexité
Images du produit

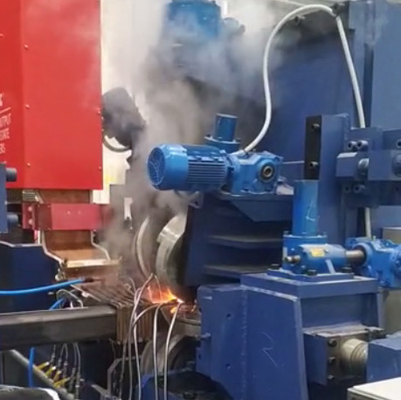

Usine de tubes soudés haute fréquence 200x200x10mm pour tubes carrés 0

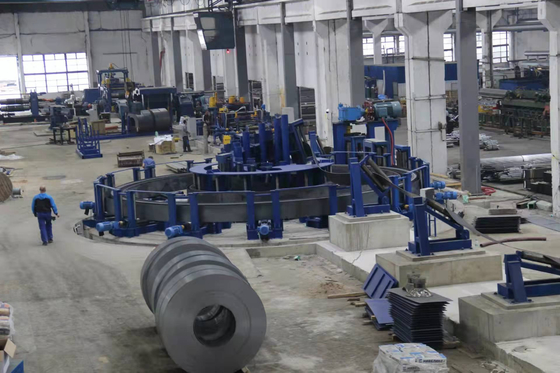

Usine de tubes soudés haute fréquence 200x200x10mm pour tubes carrés 1
Nos locaux

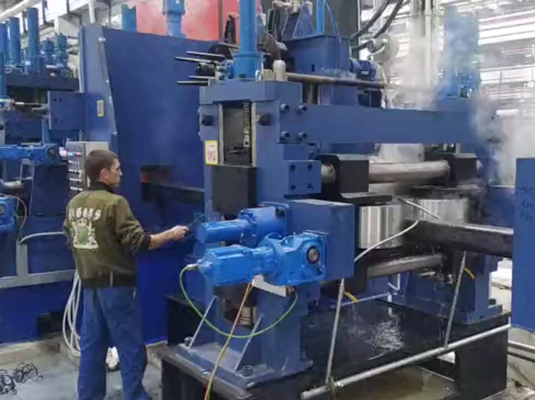

Usine de tubes soudés haute fréquence 200x200x10mm pour tubes carrés 2

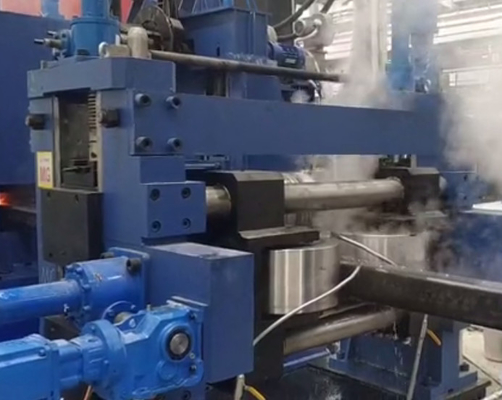

Usine de tubes soudés haute fréquence 200x200x10mm pour tubes carrés 3
Usine de tubes soudés haute fréquence 200x200x10mm pour tubes carrés 4
Usine de tubes soudés haute fréquence 200x200x10mm pour tubes carrés 5
Usine de tubes soudés haute fréquence 200x200x10mm pour tubes carrés 6
