Pipe soudée à couture droite Pack automatique et de regroupement à haute fréquence soudé

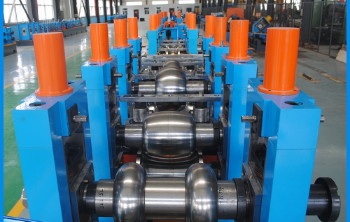

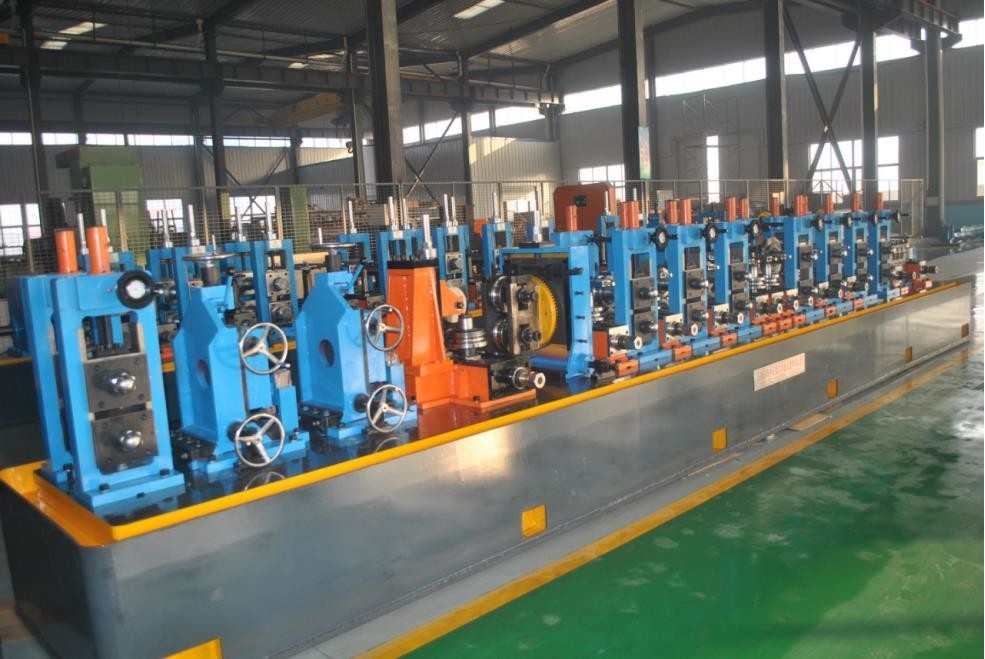

La ligne de production de tubes soudés à haute fréquence HG 76.2 est conçue pour produire des tubes soudés de F19-F76.2 mm de diamètre et de 2,0 à 4,0 mm d'épaisseur de paroi et de tubes carrés de 15 x 15 x 60 mm, d'épaisseur de 2,0 à 4,0 mm.Adoption d'une conception de passe à rouleaux, la chaîne de production peut fabriquer des tuyaux en acier soudés avec une usinage de bonne qualité et un assemblage de haute précision.
Selon la ligne directrice de conception visant à améliorer le caractère et l'environnement de fonctionnement et le caractère de sécurité et de production, réduire le coût du rouleau pour garantir une efficacité élevée,HG 76.La ligne de production 2 adopte le style de trou à double rayon de conception..
1Principaux paramètres et spécifications
| Caractéristiques du matériau |
Conforme à la norme YB189-64 |
| Matériel |
Aciers à faible teneur en carbone et aciers à faible teneur en alliages |
| Propriétés mécaniques |
σb≤ 520 Mpa,σs≤ 365 MPa |
| Largeur de bande |
60 à 240 mm |
| Épaisseur de bande |
2 à 4 mm |
| Diamètre intérieur des bobines |
480 à 520 mm |
| Diamètre extérieur des bobines |
1000 à 1800 mm |
| Poids de la bobine |
≤ 3T |
| Spécification des tuyaux soudés |
Diamètre du tuyau rond: φ19-φ76.2 mm de 2 à 4 mm
Pipe carrée: 15 x 15 à 60 x 60 mm 2 à 4 mm
|
| Longueur de coupe fixe |
4 à 6 m |
| Précision de coupe de tuyaux |
0 à 3 mm |
| Vitesse de formation |
20 à 130 m/min |
2. Flux de processus
1. Chargement de la bobine
2Développement
3. Coupe et soudage
4Accumulateur en spirale horizontale
5. Formation
6. soudage HF
7- Pour déborder.
8- Pour refroidir.
9. Taille
10Je redresse.
11Scie de coupe à froid
12Je vous envoie.
13- Je fais mes bagages.
14. stockage
3Principe de l'équipement
La ligne de production de tuyaux soudés à haute fréquence à couture droite est les spécifications de l'unité d'alimentation de ceinture d'acier, à travers le rouleau apporté enroulé dans un tube billet d'acier,et puis utiliser la haute fréquence de l'effet de proximité et l'effet de la peau faire le bord de bande chauffage instantané à la température de soudage, et sous l'action du rouleau de pressage de soudage complet, puis par refroidissement à l'eau, dimensionnement et redressement selon les spécifications requises du tuyau d'acier.La gamme de produits dans chaque unité basée sur des équipements similaires nationaux et étrangers de digestion et d'absorption, combiné avec les conditions nationales de la Chine, la conception innovante, l'exploitation pratique et l'entretien, simple. la machine a une haute qualité d'usinage et de précision d'assemblage,et peut produire des tuyaux d'acier soudés électriques avec une grande précision en adoptant une passe de roulement raisonnable.
