Usine de tubes soudés haute fréquence pour tubes carrés et rectangulaires 80-200mm

Usine de tubes soudés haute fréquence pour tubes carrés et rectangulaires 80-200mm

Détails du produit:
Lieu d'origine: Hebei
Nom de marque: Tengtian
Certification: CE,ISO9001,BV
Numéro de modèle: 200X200
Des informations détaillées
Lieu d'origine:
Hebei
Nom de marque:
Tengtian
Certification:
CE,ISO9001,BV
Numéro de modèle:
200X200
Nom de produit:
Moulin à tuyaux soudés à haute fréquence de grande taille soudage Hrc machine à tuyaux soudés à haut
Matériel:
HRC, CRC, acier galvanisé
Taille du tube:
80x80-200x200 mm
Épaisseur de tube:
3.0-8.0mm
Type de forme:
Formation de FFX
Forme de pipe:
carré, rectangulaire, LTZ
Matériau du rouleau:
Cr12/SKD11
Mots clés:
Moulin à tuyaux soudé à haute fréquence
Mettre en évidence:

High Light

Mettre en évidence:

tuberie soudée à haute fréquence de hrc

,

tuberie soudée à haute fréquence de soudure

,

moulin de tube de soudure à haute fréquence rectangulaire

Informations commerciales
Quantité de commande min:
1 ENSEMBLE
Prix:
$100000 to $1 million
Détails d'emballage:
Emballage imperméable et navigable d'exportation.
Délai de livraison:
de quatre mois
Conditions de paiement:
L / C, T / T, Western Union
Capacité d'approvisionnement:
30 ensembles
Description du produit
Machine de fabrication de tubes soudés à haute fréquence de grande taille avec soudure HRC
Attributs du produit
Attribut Valeur
Nom du produit Machine de fabrication de tubes soudés à haute fréquence de grande taille avec soudure HRC
Matériau HRC, CRC, Acier galvanisé
Taille des tubes 80x80-200x200 mm
Épaisseur des tubes 3.0-8.0mm
Type de formage Formage FFX
Forme des tubes Carré, Rectangulaire, LTZ
Matériau des rouleaux Cr12/SKD11
Mots clés Machine de fabrication de tubes soudés à haute fréquence
Description du produit
Cette machine de fabrication de tubes soudés à haute fréquence est conçue pour produire des tubes en acier soudés, y compris des tubes ronds, carrés, déformés et LTZ. La chaîne de production adopte une conception de passage de rouleaux pour fabriquer des tubes en acier soudés avec une excellente qualité d'usinage et un assemblage de haute précision.
Variantes de machines
Nous proposons différents types de machines de fabrication de tubes pour répondre aux diverses exigences des clients :
  • Machine de fabrication de tubes normale
  • Type entièrement automatique
  • Type semi-automatique
  • Machine de fabrication de tubes de haute précision
Principaux paramètres et spécifications
Spécifications des matériaux :
  • Conforme à la norme YB189-64
  • Matériau en acier : Q235/Q345
  • Propriétés mécaniques : σb≤380Mpa, σs≤275MPa
  • Largeur de la bande : 320-800MM
  • Épaisseur de la bande : 3.0-10.0MM
  • Diamètre intérieur des bobines : Φ508mm
  • Diamètre extérieur des bobines : φ2000mm
  • Poids de la bobine : 15TON
Garantie de qualité et de service
Après l'arrivée de la machine dans les locaux de l'acheteur, notre personnel de service technique fournira des conseils sur le fonctionnement, le débogage et la maintenance. Nous sommes responsables de la formation technique du personnel d'exploitation et de maintenance de l'équipement de l'acheteur.
Garantie de l'ensemble de la ligne : 1 an
Processus de travail
  • Bande d'acier en bobine
  • Dérouleur
  • Soudeuse à cisaillement
  • Unité de stockage de matériaux
  • Formage, soudage, refroidissement, taille précise du diamètre des tubes
  • Taille précise de la longueur des tubes, coupe
  • Inspection
  • Emballage
Modèles de machines de fabrication de tubes
Modèle Plage de diamètres Épaisseur des tubes Vitesse de la ligne (m/min)
HG20 8-25.4MM 0.3-1.2MM 120
HG32 10-32MM 1.4-1.5MM 120
HG50 16-76MM 0.7-2.5MM 30-120
HG76 25-76MM 1-4MM 30-100
HG89 32-89MM 1-4.5MM 30-80
HG114 45-114MM 1.5-5.0MM 30-60
HG165 60-165MM 3-7MM 30-50
HG219 114-219MM 4-8MM 20-40
HG273 114-273MM 4-10MM 15-30
HG325 165-325MM 4-10MM 10-30
HG426 165-426MM 4-12.7MM 8-25
HG508 219-508MM 4-16MM 8-20
Images du produit

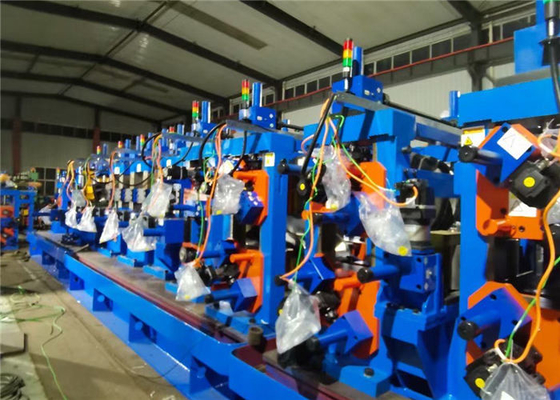

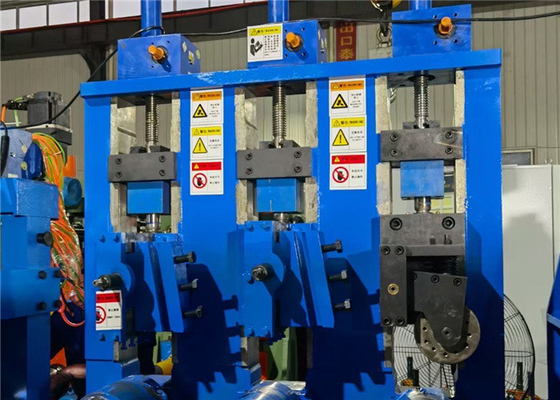

Usine de tubes soudés haute fréquence pour tubes carrés et rectangulaires 80-200mm 0 Usine de tubes soudés haute fréquence pour tubes carrés et rectangulaires 80-200mm 1 Usine de tubes soudés haute fréquence pour tubes carrés et rectangulaires 80-200mm 2 Usine de tubes soudés haute fréquence pour tubes carrés et rectangulaires 80-200mm 3
