Équipement de fabrication de tubes à l'aide d'une scie à friction

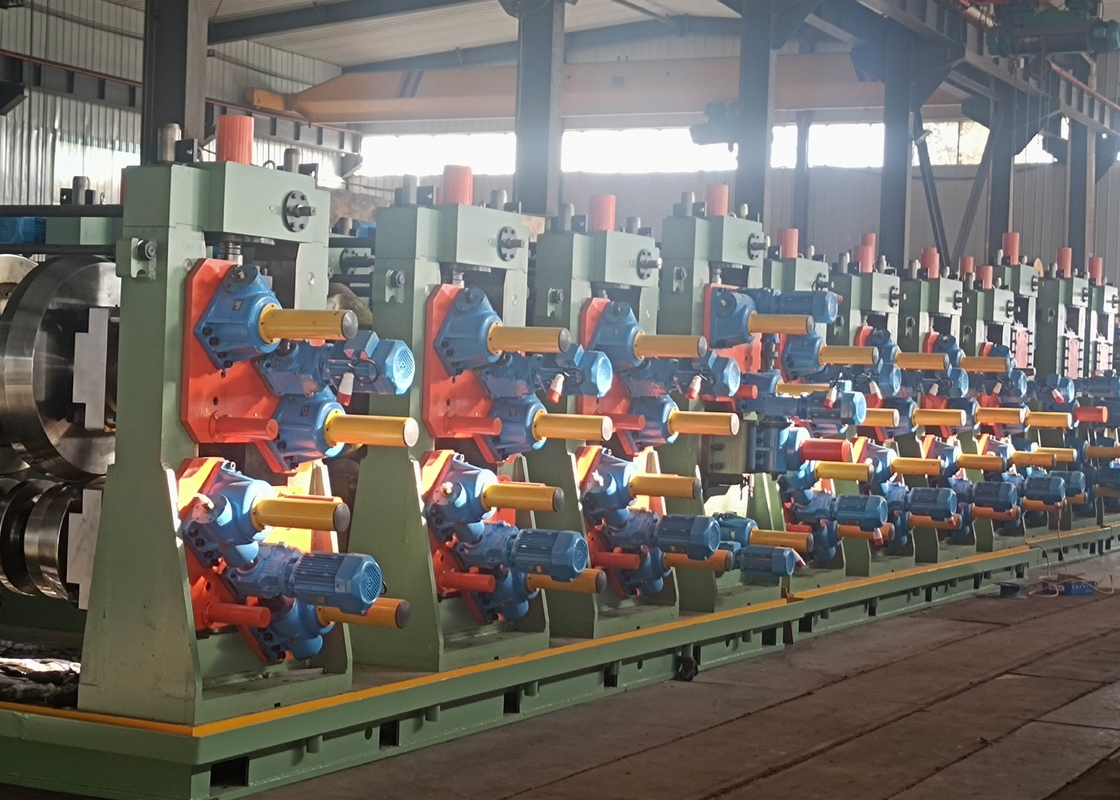

1. Diamètre de 60 mm Ronde de tube moulin Introduction générale
La ligne de fabrication de tubes soudés à haute fréquence 60 est utilisée pour la fabrication de tubes en acier soudés.Le soudeur à piles est utilisé pour la production de tubes soudés et de tubes carrés correspondants et de tubes profilés.La vitesse de laminage peut être réglée en conséquence dans une plage appropriée de diamètre du tuyau et d'épaisseur de paroi.
2. Diamètre de 60 mm Ronde de tube moulin Principaux paramètres et spécifications:
(1) Caractéristiques du matériau:
| Matériel |
tubes en acier galvanisé à faible teneur en carbone et en acier au carbone |
| Propriétés mécaniques |
Sb≤520 MPa,σs≤340 MPa |
| largeur de bande |
100 à 190 mm |
| épaisseur de bande |
0,6 à 3,5 mm |
| Identification des bobines |
Φ 480 à 510 mm |
| Surdose de bobines |
φ 1000 à 1600 mm |
| Poids de la bobine |
≤ 4T |
(2) Spécification des tuyaux soudés
| Diamètre du tuyau |
Φ 25 Φ 60 mm |
| épaisseur du tuyau |
0,6 à 3,5 mm |
| Longueur du tuyau fini |
4 à 6 m |
| Précision de la longueur de coupe |
± 3 mm |
| Vitesse de formage |
20 à 70 m/min |
⑶Les ateliers nécessitent: 100 m x 8 m,au moins 5 m de haut
Attention!Vous pouvez le modifier en fonction de la durée réelle de l'atelier.
3. Document technique fourni
1, Manuel d'instructions de l' usine de tuyauterie (fourni un mois avant la date de livraison)
2, Certificat d'inspection (fourni au moment de la livraison)
3, Commande de chargement (fournie au moment de la livraison)
4, dessin de mise en page (fourni un mois avant la date de livraison)
5, dessin de la base du sol (fourni un mois avant la date de livraison)
6, Diagramme de principe électrique
7, Ensemble global dessin de chaque unité de la ligne
8, Diagramme partiel des parties vulnérables
