Détails sur le produit:
Conditions de paiement et expédition:
|
Nom de fabrication: | Usine de tuyau d'ERW de haute précision de couleur bleue/usine de tube/tuyau faisant la machine pour | Application: | Gaz naturel, tuyau de vidange, production de tubes 3 NB |
---|---|---|---|
Tension: | 380V/220V | Diamètre du tuyau: | 16-76mm |
Épaisseur: | 0.7-2.5mm | La rapidité: | 30-120m/min |
Mots clés: | Machine de fabrication de tuyaux pour tuyaux ronds | ||
Surligner: | Usine de tubes Erw de couleur bleue,usine de tubes Erw de haute précision,usine de tubes Erw de 120 m/min |
Uncoiler→ Machine de cisaillement et de soudage→ Accumulateur (Cage) →Machine de formage→ Soudure HF→ Machine de dimensionnement→ Scie volante (scie à froid) → Table de sortie→tests hydrauliques→finissage pour la norme API, nous pouvons équiper des équipements de test en ligne, comme des équipements de test hydrauliques, Équipement face à l'extrémité, tests UT, tests ECT, etc.

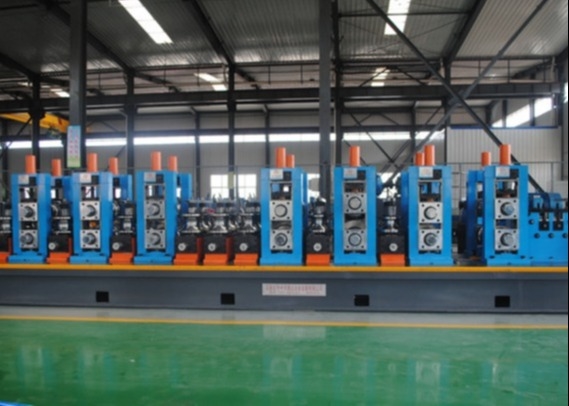

76 ligne de fabrication de tubes soudés droits à haute fréquence est utilisée pour fabriquer des tubes en acier soudés. Après avoir absorbé la technologie de fabrication de tubes avancée à la fois à l'étranger et au pays, notre ligne de production innovante et chaque unité de la ligne de production est non seulement économique mais également pratique.
Taille du tuyau rond : 16--76 mm Épaisseur du tuyau rond : 0,4-2,75 mm
Taille du tube carré : 15 × 15 -- 60 × 60 mm Épaisseur du tube carré : 0,4 à 2,0 mm
En fonction des exigences du marché.On nous donne les modèles standard comme soufflé, et c'est pour votre référence seulement, la gamme de production et les principales techniques peuvent être réglables si votre entreprise a des exigences particulières.
Spécifications matérielles
Conforme à la norme YB189-64 | |
Matériel | Acier à faible teneur en carbone et acier de construction faiblement allié |
Propriétés mécaniques | σb≤380MPa, σs≤275MPa |
largeur de bande | 50~240mm |
épaisseur de bande | 0,4 ~ 2,75 mm |
ID des bobines | Φ508mm |
OD des bobines | φ1800mm |
Poids de la bobine | ≤3.0T |
Spécification de tuyau soudé
Diamètre du tuyau rond | Φ16~φ76mm |
épaisseur du tuyau | 0,4-2,75 mm |
Longueur du tuyau fini | 4-6m |
Précision de la longueur de coupe | ±2mm |
Vitesse de formage | 60-120m/min |
Alimentation en électricité, en eau et en air
Du pouvoir | Volume de puissance de la ligne | Environ 600KW |
Source d'énergie | 380V/60Hz/triphasé | |
Circulation de l'eau de refroidissement | Couler | 20T/h~30 T/h |
Volume de la piscine | 30m3 | |
Air comprimé | Couler | 5m3/min |
Pression | 5~11kg/cm2 |
l'atelier nécessite :
6 m de large, 70 m de long, au moins 5 m de haut entre les rails du plafond et le sol. |
