Ligne de fabrication de tubes en acier soudés haute fréquence de 114 mm pour tubes de 45 à 114 mm de diamètre

Détails du produit:

Lieu d'origine:	Hebei
Nom de marque:	TengTian
Certification:	CE, ISO9001, BV
Numéro de modèle:	114

Des informations détaillées

Lieu d'origine:

Hebei

Nom de marque:

TengTian

Certification:

CE, ISO9001, BV

Numéro de modèle:

114

Product name:

High Frequency Welded Pipe Mill 114Mm Quick Change Roller High Frequency Welded Pipe Mill Straight Seam Steel

Equipment Specification:

high frequency and precision

Forming method:

Roller Squeeze

Warranty:

One year

Pipe material:

Steel

Pipe shape:

round and square

Thickness:

1 . 5 mm - 5 . 0 mm

Pipe diameter:

45 - 114

Raw material:

steel

Key words:

High Frequency Welded Pipe Mill

Mettre en évidence:

High Light

Mettre en évidence:

Moulin à tubes à haute fréquence de 114 mm

Rapide changement du moulin à tubes à haute fréquence

Moulin à tubes à haute vitesse de 114 mm

Informations commerciales

Quantité de commande min:

1 jeu

Prix:

$100000 to $1 million

Détails d'emballage:

Emballage imperméable et navigable d'exportation.

Délai de livraison:

300 jours de travail

Conditions de paiement:

L/C,T/T,D/A,T/T

Capacité d'approvisionnement:

4 ensembles/année

Description du produit

114mm Quick Change Roller High Frequency Tube Mill Straight Seam Steel

Spécifications du produit

Attribut	Valeur
Nom du produit	Laminoir à tubes à haute fréquence soudés 114mm Quick Change Roller
Spécification de l'équipement	Haute fréquence et précision
Méthode de formage	Serrage par rouleau
Garantie	Un an
Matériau du tuyau	Acier
Forme du tuyau	Rond et carré
Épaisseur	1,5 mm - 5,0 mm
Diamètre du tuyau	45mm - 114mm
Matière première	Acier

Introduction et processus de production

Cette ligne de laminoir à tubes soudés à haute fréquence de 114 mm est conçue pour la fabrication de tubes en acier soudés. Intégrant une technologie de fabrication de tubes avancée provenant de sources nationales et internationales, notre ligne de production innovante offre des solutions à la fois économiques et pratiques.

Spécifications des tuyaux :

Taille des tuyaux : 76 mm - 114 mm
Épaisseur des tuyaux : 1,5 mm - 4,0 mm

Processus de production :

Chariot de chargement → Déroulage → Aplatissement
Cisaillement d'extrémité et soudure bout à bout → Accumulateur → Formage
Soudage par induction haute fréquence → Enlèvement des bavures externes
Refroidissement → Calibrage → Coupe → Table de disposition

Composition de l'équipement

N°	Composant
1	Dérouleur
2	Redresseur et niveleur
3	Cisaille et soudure automatiques
4	Alimentateur et poinçonneuse
5	Partie de formage et de calibrage automatiques
6	Machine de découpe
7	Emballage et palettisation

Spécifications techniques

Spécifications des matériaux :

Matériau	Acier à faible teneur en carbone, tube en acier galvanisé et en acier au carbone
Propriétés mécaniques	σb≤520Mpa, σs≤340MPa
Largeur de la bande	230mm - 360mm
Épaisseur de la bande	1,5 mm - 4,0 mm
Diamètre intérieur des bobines	520mm - 580mm
Diamètre extérieur des bobines	1000mm - 1600mm
Poids de la bobine	≤ 7T

Spécifications des tubes soudés :

Diamètre du tuyau	Φ76mm - Φ114mm
Épaisseur du tuyau	1,5 mm - 4,0 mm
Longueur du tuyau fini	4m - 6m
Précision de la longueur de coupe	±3mm
Vitesse de formage	40m/min - 50m/min

Alimentation électrique, eau et air :

Volume électrique	Environ 800KW
Source d'alimentation	415V/50Hz/3phases
Débit d'eau de refroidissement	30T/h - 40T/h
Volume du réservoir	60m³
Débit d'air comprimé	5m³/min
Pression d'air	5kg/cm² - 7kg/cm²

Exigences de l'atelier :100m × 6m, hauteur minimale de 5m

Remarque : Peut être modifié en fonction de la longueur réelle de l'atelier

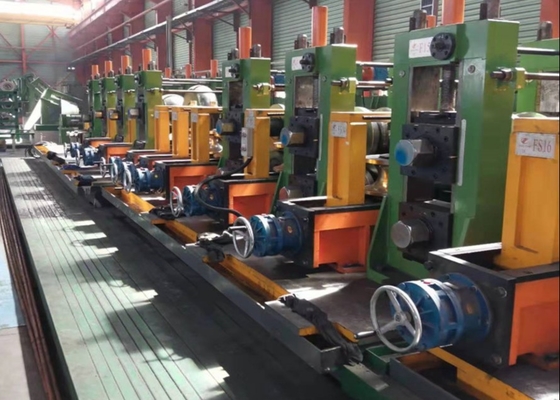

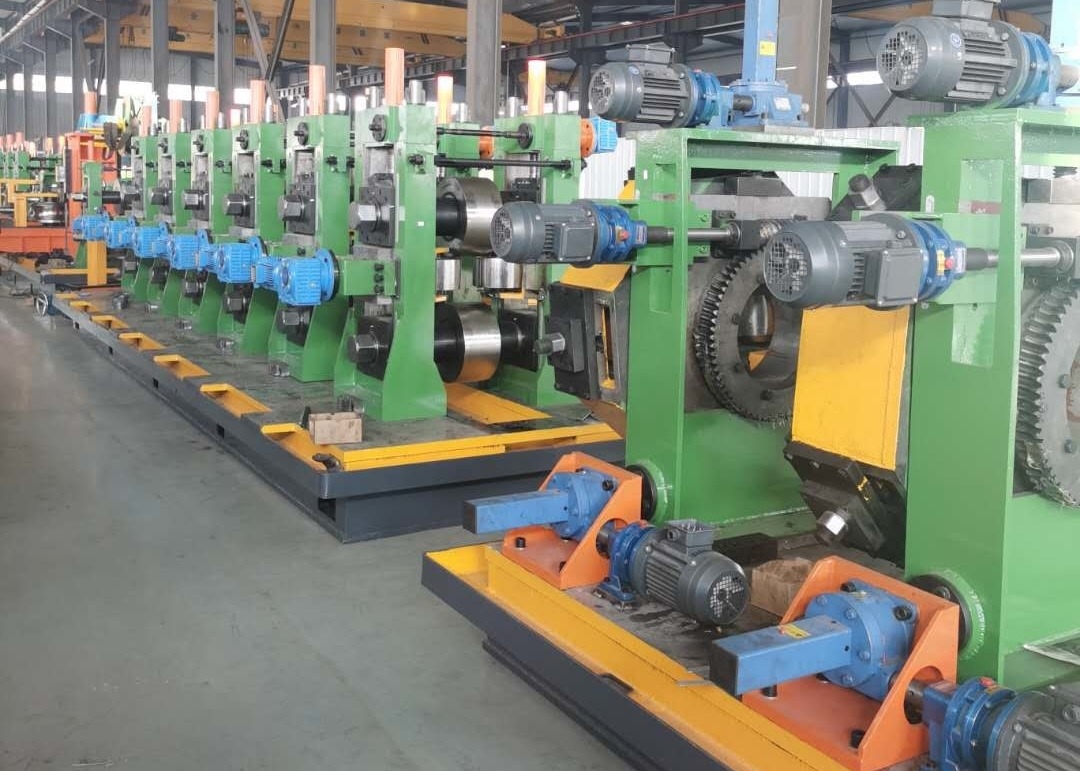

Images du produit
