Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de fabrication: | Moulin de tuyau soudé à haute fréquence de diamètre de l'acier de construction faiblement allié d'ac | Diamètre du tuyau: | 21 - 63 mm |
|---|---|---|---|
| vitesse du produit: | Max 50m/min | Max.Epaisseur pour tuyau carré: | 0.8-3.0mm |
| certification: | CE ISO | Vitesse de formage: | Max.80m/min |
| Mot-clé: | Moulin à tubes soudés à haute fréquence pour rond | ||
| Surligner: | Usine de tubes soudés de 63 mm de diamètre,usine de tubes soudés de 50 m/min,usine de tubes soudés à haute fréquence de 63 mm |
||
| Modèle | Diamètre(mm) | Épaisseur(mm) | Vitesse(m/min) | Puissance principale(kw) | Soudeur HF(KW) | Superficie(m2) |
| HG32 | 10-32 | 0,4-1,5 | 30-100 | 250 | 100 | 12x100 |
| HG50 | 12-50 | 0,6-2,5 | 30-90 | 300 | 150 | 12x100 |
| HG76 | 12-76 | 1-3 | 30-90 | 320 | 200 | 12x100 |
| HG89 | 32-89 | 1-4 | 30-80 | 350 | 300 | 12x100 |
| HG114 | 45-114 | 1.5-5.0 | 30-60 | 400 | 300 | 12x100 |
| HG165 | 60-165 | 3-7 | 30-50 | 600 | 400 | 12x100 |
| HG219 | 114-219 | 4-8 | 20-40 | 800 | 500 | 15x150 |
| HG273 | 114-273 | 4-10 | 15-30 | 1000 | 600 | 18x160 |
| HG325 | 165-325 | 4-10 | 10-30 | 1200 | 600 | 12x100 |
| HG426 | 165-426 | 4-12.7 | 8-25 | 1400 | 800 | 12x100 |
| HG508 | 219-508 | 4-16 | 8-20 | 2000 | 1000 | 12x100 |

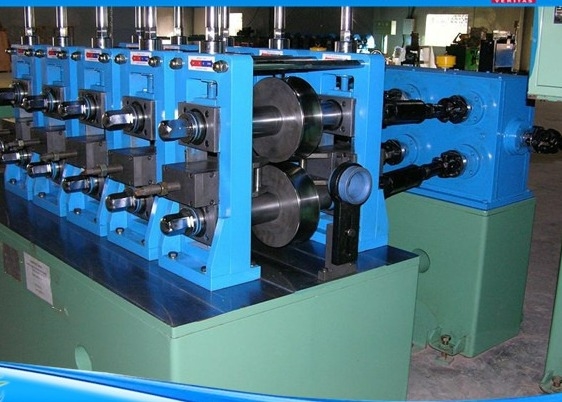

Acier à faible teneur en carbone Acier de construction faiblement allié 63 mm de diamètre haut Fusine de tubes soudésIntroduction générale
1. Présentation générale de la machine
il est conçu pour produire des tuyaux en acier soudés, y compris des tuyaux ronds, des tuyaux carrés et des tuyaux déformés.
Adoptant une conception de passe-rouleau, la ligne de production peut fabriquer des tubes en acier soudés avec un usinage de bonne qualité et un assemblage de haute précision.
2.Principaux paramètres et spécifications :
| (1) Spécifications matérielles : | |
| Standard | Conforme à la norme YB189-64 |
| Matériel | Acier à faible teneur en carbone et acier de construction faiblement allié |
| Propriétés mécaniques | δs≤345Mpa δb≤610Mpa |
| Largeur de bande | 50-200mm |
| Épaisseur de bande : | 1.5-4.0mm |
| Diamètre intérieur des bobines | φ480～φ570mm |
| Diamètre extérieur des bobines | φ1000～φ1800mm |
| Poids de la bobine | ≤4.0T |
| (2) Spécification du tuyau | |
| Diamètre du tuyau |
Tuyau carré : 15x15-50x50mm tuyau rond 17.2-60.3mm Épaisseur : 1,5 à 4,0 mm |
| Longueur | 6-12m |
| Précision de coupe de tuyaux | 0-6mm |
| Vitesse de formage | 10-50m/min |
| (3) L'acheteur doit s'approvisionner lui-même | |
| Atelier | 60x6m, H > 5m (grue au sol) |
| Du pouvoir | Environ 1212KW 380V/50Hz/3 phases |
| Circulation de l'eau de refroidissement (système entier) |
Débit : 20 T/h~30 T/h Volume de la piscine : 30 m3 |
|
Air comprimé (le système au complet) |
Débit : 5 m3/min Pression : 5-7 kg/cm2 |
| Autres | Le vendeur fournira la liste |
