Détails sur le produit:
Conditions de paiement et expédition:
|
Nom de la machine: | Usine de tubes soudés à haute fréquence | Produit: | tuyau rond en acier et tuyau carré |
---|---|---|---|
Caractéristique: | précision | Matériel: | acier au carbone et acier galvanisé |
Autre tuyau: | tuyau rectangulaire | taille max: | 300x300mm |
Épaisseur: | 10mm | Longueur: | 3-6m |
Patin à roulettes: | ne pas inclure | Modèle: | 300x300 |
Mots clés: | Usine de tubes soudés à haute fréquence | ||
Surligner: | Usine de tubes soudés d'épaisseur 10 mm,usine de tubes soudés 300x300 mm,usine de tubes soudés en bande d'acier |

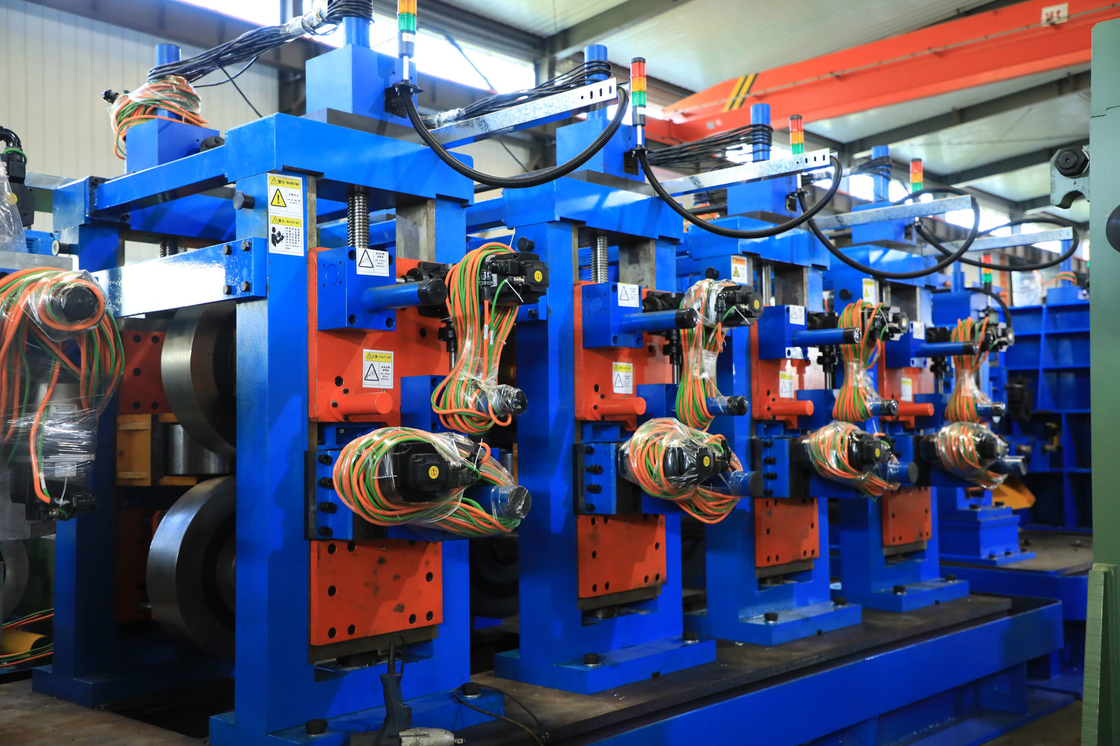

Usine de tubes soudés à haute fréquence Introduction générale
La ligne de production de tubes soudés à haute fréquence HG300 est conçue pour produire des tubes carrés 100x100-300x300mm et selon la taille des tubes carrés, épaisseur 5-10mm.Adoptant une conception de passe-rouleau, la ligne de production peut fabriquer des tubes en acier soudés avec un usinage de bonne qualité et un assemblage de haute précision.
Selon la directive de conception visant à améliorer le caractère et l'environnement de fonctionnement et le caractère de sécurité et de production, en réduisant le coût du rouleau pour garantir une efficacité élevée, la ligne de production HG25 adopte le style de conception à double rayon.
Usine de tubes soudés à haute fréquencePrincipaux paramètres et spécifications
(1) Spécifications matérielles : |
|
Standard |
Machine de broyage de tubes standard international |
Matériel |
acier galvanisé |
Propriétés mécaniques |
σb≤520MPa, σs≤365MPa |
Largeur de bande |
400-1200mm |
Épaisseur de bande : |
5-10millimètre |
Diamètre intérieur des bobines |
Φ508mm |
Diamètre extérieur des bobines |
Φ1300~φ2000mm |
Poids de la bobine |
≤10T |
(2) Spécification du tuyau |
|
Diamètre du tuyau |
Tube carré :100x100-300x300 mm |
Longueur |
3-6m |
Précision de coupe de tuyaux |
0-6mm |
Vitesse de formage |
max 50m/min pour 10 mm d'épaisseur |
(3) L'acheteur doit s'approvisionner lui-même |
|
Atelier |
60x12m, H > 5m (grue au sol) |
Du pouvoir |
Environ 3500KW 380V/60Hz/3 phases |
Circulation de l'eau de refroidissement (système entier) |
Débit : 30 + 30 CBM |
Air comprimé |
Débit : 5 m3/min |
Câble |
Tous les câbles à l'extérieur de ma machine, vous achetez après l'emplacement de réparation de la machine. |
bande d'acier à bobine → dérouleur → redresseur d'extrémité → aplatisseur → soudeuse par cisaillement → unité de stockage → formé, soudage, refroidissement, tuyau précis Dia.taille → taille précise de la longueur du tuyau, coupe → inspection → emballage
Notre usine pourUsine de tubes soudés à haute fréquence
