Fabrication de tuyaux de haute fréquence soudés à 400x400 mm carrés
Fabrication de tuyaux soudés à haute fréquence
La ligne de production de tuyaux soudés à haute fréquence HG400 est conçue pour produire un tuyau carré de 100x100-400x400 mm et selon la taille du tuyau carré, épaisseur 5-10 mm.la chaîne de production peut fabriquer des tuyaux en acier soudés avec une usinage de bonne qualité et un assemblage de haute précision.
Selon la ligne directrice de conception de l'amélioration du caractère de fonctionnement et de l'environnement et le caractère de sécurité et de production, en réduisant le coût du rouleau pour garantir une efficacité élevée,La ligne de production HG25 adopte le design de trou à double rayon..
Paramètres et spécifications principaux du moulin à tuyaux soudés à haute fréquence
|
(1) Spécifications du matériau:
|
|
La norme
|
Machines de fraisage de tubes de norme internationale
|
|
Matériel
|
acier galvanisé
|
|
Propriétés mécaniques
|
Sb≤520Mpa,σs≤365MPa
|
|
Largeur de bande
|
400 à 1600 mm
|
|
Épaisseur de bande:
|
5 à 10 mm
|
|
Diamètre intérieur des bobines
|
Φ508 mm
|
|
Diamètre extérieur des bobines
|
Φ1300 φ2000 mm
|
|
Poids de la bobine
|
≤ 20 T
|
|
(2) Spécification du tuyau
|
|
Diamètre du tuyau
|
Pipe carrée: 100x100-300x300 mm
|
|
Longueur
|
3 à 6 m
|
|
Précision de coupe de tuyaux
|
0 à 6 mm
|
|
Vitesse de formation
|
max 50 m/min pour une épaisseur de 10 mm
|
|
(3)L'acheteur doit s'approvisionner
|
|
Le magasin de travail
|
60x12m, H>5m (crane au sol)
|
|
Le pouvoir
|
Approximativement 3500 kW 380V/60Hz/3phases
|
|
Circulation de refroidissement de l'eau (tout le système)
|
Flux: 30+30 CBM
Volume de la piscine: 40 m3
|
|
Air comprimé
(ensemble du système)
|
Débit: 5 m3/min
Pression: 5 à 7 kg/cm2
|
|
Les câbles
|
Tout le câble à l'extérieur de ma machine, vous l'achetez après réparation.
|
Processus de travail du moulin à tuyaux soudés à haute fréquence
L'acier à bande à bobine→décoiler →droitiseur de bout→aplatisseur→soudeur à ciseaux→unité de stockage de matériaux →formé,soudé,refroidi,pipe préciseDiamètre de tuyau →longueur de tuyau précise,coupe→inspection →emballage

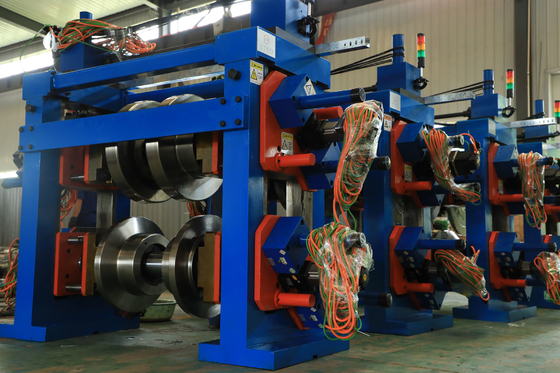

Moulin à tuyaux soudés à haute fréquence

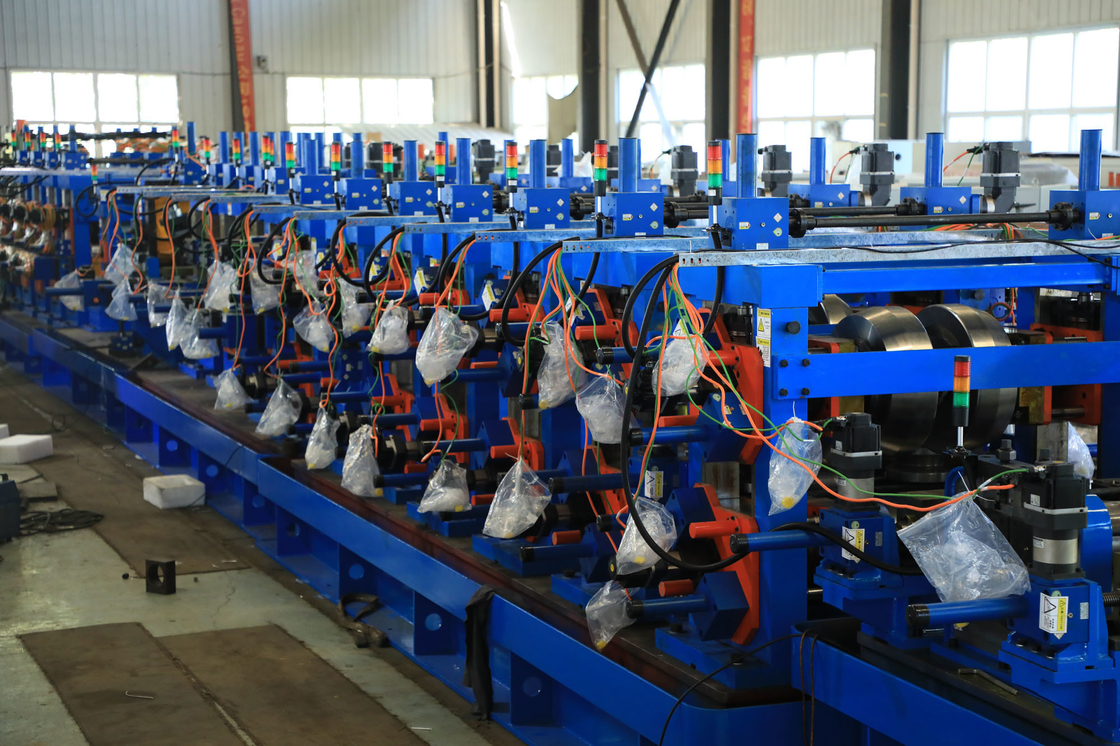

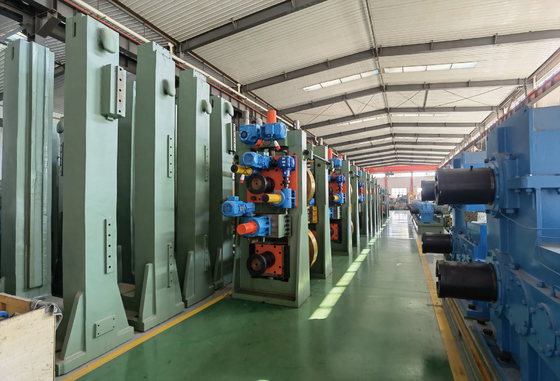

Notre usine de soudage de tuyaux à haute fréquence
Notre bureau
Notre équipe
Projets antérieurs pour un moulin à tuyaux soudés à haute fréquence
Fabrication de tubes soudés à haute fréquence et certificat de gestion
