144 mm et 4,5 pouces soudés en rouleau pour le moulin à tubes
Générale Introduction à la machine de broyage à tubes
Le moulin à tubes automatique HG114 est conçu pour produire des tubes carrés de 50 à 114 mm et selon la taille des tubes carrés, d'épaisseur de 1 à 3 mm.la chaîne de production peut fabriquer des tuyaux en acier soudés avec une usinage de bonne qualité et un assemblage de haute précision.
Selon la ligne directrice de conception de l'amélioration du caractère de fonctionnement et de l'environnement et le caractère de sécurité et de production, en réduisant le coût du rouleau pour garantir une efficacité élevée,La ligne de production HG114 adopte le style de trou à double rayon de conception.
Paramètres et spécifications principaux du moulin à tubes automatique
|
(1) Spécifications du matériau:
|
|
La norme
|
Machines de fraisage de tubes de norme internationale
|
|
Matériel
|
acier galvanisé
|
|
Propriétés mécaniques
|
Sb≤520Mpa,σs≤365MPa
|
|
Largeur de bande
|
150 à 360 mm
|
|
Épaisseur de bande:
|
1 à 3 mm
|
|
Diamètre intérieur des bobines
|
Φ508 mm
|
|
Diamètre extérieur des bobines
|
Φ1300 φ2000 mm
|
|
Poids de la bobine
|
≤ 4T
|
|
(2) Spécification du tuyau
|
|
Diamètre du tuyau
|
tuyau rond: 50 à 114 mm
|
|
Longueur
|
3 à 6 m
|
|
Précision de coupe de tuyaux
|
0 à 6 mm
|
|
Vitesse de formation
|
max 90m/min pour une épaisseur de 2 mm
|
|
(3)L'acheteur doit s'approvisionner
|
|
Le magasin de travail
|
60x12m, H>5m (crane au sol)
|
|
Le pouvoir
|
Approximativement 3500 kW 380V/60Hz/3phases
|
|
Circulation de refroidissement de l'eau (tout le système)
|
Flux: 30+30 CBM
Volume de la piscine: 40 m3
|
|
Air comprimé
(ensemble du système)
|
Débit: 5 m3/min
Pression: 5 à 7 kg/cm2
|
|
Les câbles
|
Tout le câble à l'extérieur de ma machine, vous l'achetez après réparation.
|
Processus de travail de la machine de moulage par tubes
L'acier à bande à bobine→décoiler →droitiseur de bout→aplatisseur→soudeur à ciseaux→unité de stockage de matériaux →formé,soudé,refroidi,pipe précise

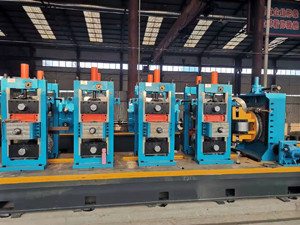

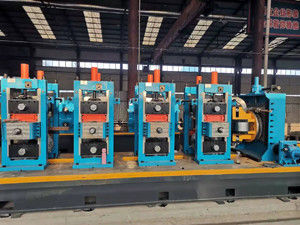

Machines de broyage par tubes
