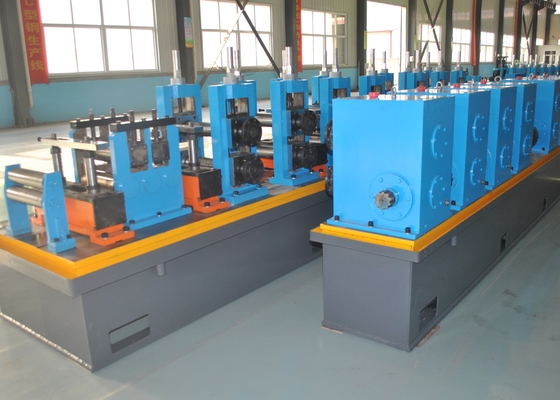

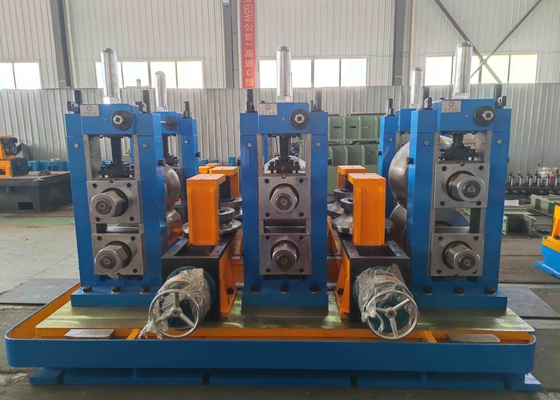

La ligne de fabrication de 60 tuyaux soudés est utilisée pour fabriquer des tuyaux en acier soudés.notre ligne de production innovante et chaque unité de la ligne de production est non seulement économique mais aussi pratique.
Taille du tuyau carré: 20X20-60X60mm Taille du tuyau rectangulaire:20X25-40X80mm Épaisseur du tuyau: 0. 6-3.5mm
Numéro de série | Modèle | Épaisseur ((mm) | Spécification (mm) | Velocité (m/min) | moteur principal (kw) | Puissance (kw) | surface |
1 | H20 | 0.3-1 | 8 à 20 | 30 à 120 | 55 | 60 | 7*50 |
2 | H32 | 0.3-2.0 | 12 à 32 | 30 à 120 | 75 | 100 | 7*50 |
3 | H50 | 0.8-2.5 | 16 à 50 | 30 à 110 | 110 | 150 | 7*60 |
4 | H60 | 0.8 à 3 | 20 à 60 | 30 à 100 | 132 | 200 | 7*65 |
5 | Nombre d'espèces | 1 à 3 | 12 à 76 | 30 à 100 | 320 | 250 | 8*80 |
6 | Nombre d'espèces | 1 à 4 | 32 à 89 | 30 à 80 | 350 | 300 | 8*80 |
7 | HG114 | 1.5 à 5 | 45 à 114 | 30 à 60 | 400 | 300 | 10*100 |
8 | HG165 | 3 à 7 | 60 à 165 | 30 à 50 | 600 | 400 | 10*110 |
9 | HG219 | 4 à 8 | 114-219 | 20 à 40 | 800 | 500 | 12*150 |
10 | HG273 | 4 à 10 | 114-273 | 15 à 30 | 1000 | 600 | 18*160 |
11 | HG325 | 4 à 12 | 165-325 | 10 à 30 | 1200 | 600 | 18*180 |
12 | HG426 | 4 à 16 | 165-426 | 8 à 25 | 1400 | 800 | 18*180 |
13 | HG508 | 4 à 20 | 219 à 508 | 8 à 20 | 2000 | 1000 |
21*180 |
(1) Caractéristiques du matériau:
Matériel | tubes en acier galvanisé à faible teneur en carbone et en acier au carbone |
Propriétés mécaniques | Sb≤520Mpa,σs≤340MPa |
largeur de bande | 100 à 190 mm |
épaisseur de bande | 0,6 à 3,5 mm |
Identification des bobines | Φ 480 à 510 mm |
Surdose de bobines | φ 1000 à 1600 mm |
Poids de la bobine | ≤ 4T |
(2) Spécification des tuyaux soudés
Diamètre du tuyau | Φ 25 Φ 60 mm |
épaisseur du tuyau | 0,6 à 3,5 mm |
Longueur du tuyau fini | 4 à 6 m |
Précision de la longueur de coupe | ± 3 mm |
Vitesse de formage | 20 à 70 m/min |
