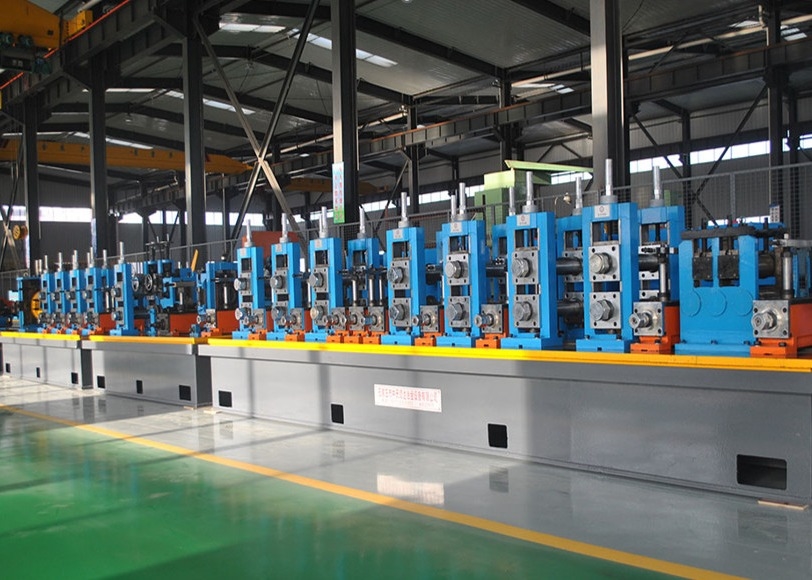

Couleur bleue Machine d' acier au carbone Diamètre 33,7-60,3 mm Vitesse 70m / min Machine de broyage à tubes
Modèle de machine de broyeur à tubes
La ligne de production de tuyaux soudés à haute fréquence HG89 est conçue pour produire des tuyaux soudés de tuyaux ronds de 33,78 à 60,3 mm d'épaisseur et de 1,5 à 4,0 mm d'épaisseur et de la même taille de tuyau carré.la chaîne de production peut fabriquer des tuyaux en acier soudés avec une usinage de bonne qualité et un assemblage de haute précision.
| Modèle |
Diamètre (mm) |
Épaisseur ((mm) |
Velocité (m/min) |
Puissance principale (kw) |
Soudeuse HF ((KW) |
Surface (m2) |
| HG32 |
10 à 32 |
0.4-1.5 |
30 à 100 |
250 |
100 |
12x100 |
| HG50 |
12 à 50 |
0.6-2.5 |
30 à 90 |
300 |
150 |
12x100 |
| HG76 |
12 à 76 |
1 à 3 |
30 à 90 |
320 |
200 |
12x100 |
| HG89 |
32 à 89 |
1 à 4 |
30 à 80 |
350 |
300 |
12x100 |
| HG114 |
45 à 114 |
1.5 à 5.0 |
30 à 60 |
400 |
300 |
12x100 |
| HG165 |
60 à 165 |
3 à 7 |
30 à 50 |
600 |
400 |
12x100 |
| HG219 |
114-219 |
4 à 8 |
20 à 40 |
800 |
500 |
15x150 |
| HG273 |
114-273 |
4 à 10 |
15 à 30 |
1000 |
600 |
18x160 |
| HG325 |
165-325 |
4 à 10 |
10 à 30 |
1200 |
600 |
12x100 |
| HG426 |
165-426 |
4 à 12.7 |
8 à 25 |
1400 |
800 |
12x100 |
| HG508 |
219 à 508 |
4 à 16 |
8 à 20 |
2000 |
1000 |
12x100 |
Acier à faible teneur en carbone acier à faible teneur en alliage acier de construction de 63 mmRequency usine de tuyauterie soudéeIntroduction générale
1.Introduction générale à la machine
Il est conçu pour la fabrication de tubes en acier soudés, y compris les tubes ronds, les tubes carrés et les tubes déformés.
En adoptant une conception de passage par roulement, la ligne de production peut fabriquer des tuyaux en acier soudés avec un usinage de bonne qualité et un assemblage de haute précision.
2Paramètres et spécifications principaux:
| (1) Spécifications du matériau: |
| La norme |
Conforme à la norme YB189-64 |
| Matériel |
Aciers à faible teneur en carbone et aciers à faible teneur en alliages |
| Propriétés mécaniques |
Le système d'échantillonnage doit être conforme à l'annexe I. |
| Largeur de bande |
50 à 200 mm |
| Épaisseur de bande: |
10,5-4,0 mm |
| Diamètre intérieur des bobines |
φ480 φ570 mm |
| Diamètre extérieur des bobines |
φ1000 φ1800 mm |
| Poids de la bobine |
≤ 4,0 T |
| (2) Spécification du tuyau |
| Diamètre du tuyau |
Pipe carrée: 15x15-50x50 mm
tubes ronds de 17,2 à 60,3 mm
Épaisseur:10,5-4,0 mm
|
| Longueur |
6 à 12 m |
| Précision de coupe de tuyaux |
0 à 6 mm |
| Vitesse de formation |
10 à 50 m/min |
| (3)L'acheteur doit s'approvisionner |
| Le magasin de travail |
60x6m, H>5m ((gresse au sol) |
| Le pouvoir |
Approx.1212KW 380V/50Hz/3phases |
| Circulation de refroidissement de l'eau (tout le système) |
Débit: 20 T/h 30 T/h
Volume de la piscine: 30 m3
|
|
Air comprimé
(ensemble du système)
|
Débit: 5 m3/min
Pression: 5 à 7 kg/cm2
|
| Autres |
Liste fournie par le vendeur |
Acier à faible teneur en carbone acier à faible teneur en alliage acier de construction 63 mm Dia à haute fréquence soudé
L'acier à bande à bobine→décoiler →droitiseur de bout→aplatisseur→soudeur à ciseaux→unité de stockage de matériaux →formé,soudé,refroidi,pipe précise
À propos de nous
Notre service
1) Nous enverrons l'ingénieur pour l'installation et la formation de vos travailleurs sur la façon d'utiliser cette machine correctement.
2) Équipe de garantie
Une garantie de qualité d'un an, une garantie de réparation à vie.Après la période de garantie de la qualité, ne facturent que le coût des pièces de rechange.
3) Nous fournissons le service avant-vente et après-vente.
service de prévente: conception d'atelier et conception de sortie de production
service après-vente: installation et formation, et l'ingénieur qualifié pour le travail.
4) Nous pouvons également envoyer l'ingénieur travaillant pour vous mois serval ou 1 an. L'ingénieur vous aidera à améliorer la production, réduire les déchets et réduire le coût.
5) Nous fournissons le service de prévente-conception pour l'ensemble du projet de fabrication de tuyaux en acier inoxydable/fabrication de tuyaux en acier au carbone.
