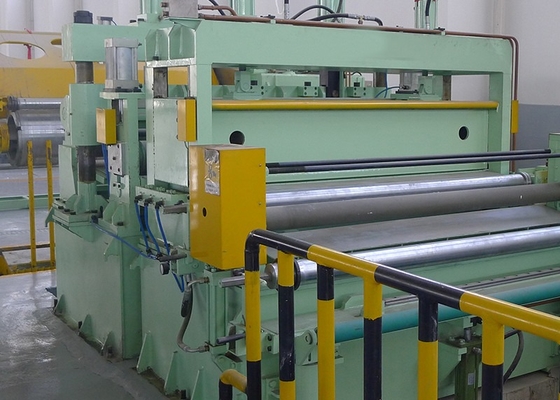

3x1500 mm ligne de production de machine de découpe de tôle d'acier au carbone avec CE ISO9000 BV
1.3x1500 mm ligne de production de machine de découpe de tôle d'acier au carbone avec CE ISO9000 BV Général Intrdéduction
Cette chaîne de production est adaptée aux bandes de cisaillement longitudinales continues d'une largeur de 800 à 1500 mm et d'une épaisseur de 0,5 à 3 mm pour les aciers structurels au carbone ordinaires laminés à chaud,aciers structurels à faible teneur en alliages et autres matériaux. désigné comme une unité de découpe de 1500 × 0,5 ~ 3 mm.
2.3x1500 mm ligne de production de machine de découpe de tôle en acier au carbonePrincipaux paramètres et spécifications:
1) Caractéristiques du matériau:
| Matière première |
Coils d'acier laminés à chaud, matériau Q235B, tôle d'acier laminée à froid, tôle galvanisée, etc. |
| Diamètre extérieur de la bobine en acier |
Φ800 à 1800 mm |
| Diamètre intérieur de la bobine en acier |
Φ508 mm à 610 mm |
| Largeur de la bobine |
800 à 1500 mm |
| Épaisseur de bande d'acier |
00,5-3,0 mm |
| Poids de la bobine |
Maximum de 25 tonnes |
2) Le Finie Produit:
| Diamètre intérieur de la bobine en acier |
Φ508 à 610 mm |
| Diamètre extérieur de la bobine en acier |
Φ800 à 1800 mm |
| Poids de la bobine |
Maximum de 25 tonnes |
| Vitesse de l'unité: |
Cisaillement de traction: 10 à 50 m/min (épaisseur ≤ 5 mm) |
3.3x1500 mm ligne de production de machine de découpe de tôle en acier au carboneProcédure

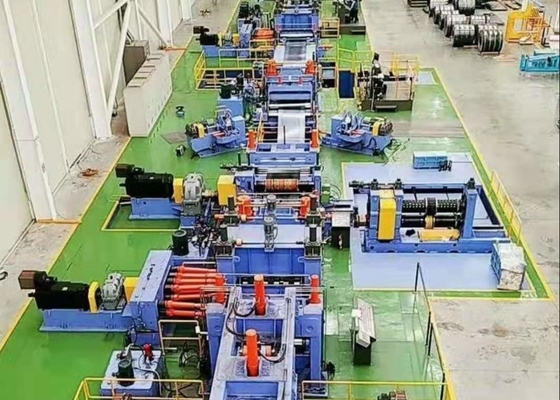

coil preparation 一loading car 一 uncoiler 一 straight head 一 centering vertical roller 一pinch leveler 一cross cutter 一 centering vertical roller 一 disc Shear 一 edge rewinder 一transition table一 steel belt separation feeding device一recoiler一unloading coil
4.Équipement officiel composition
| Je ne veux pas. |
Nom |
| 1 |
Tableau de préparation des bobines |
| 2 |
voiture de chargement |
| 3 |

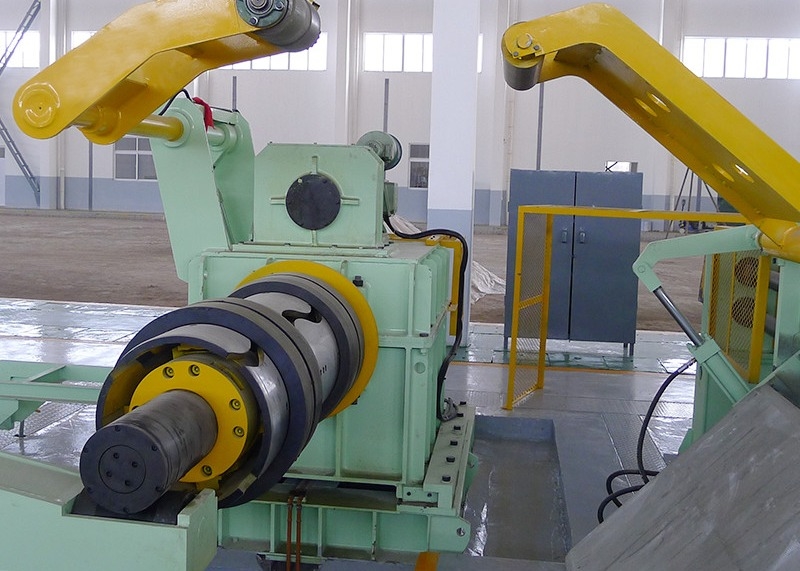

décoiler |
| 4 |
tête droite et réglage de pincement |
| 5 |
coupeuse |
| 6 |
rouleau vertical centré |
| 7 |
Coupe de disque |
| 8 |
redresseur de bords |
| 9 |
Tableau de transition |
| 10 |
dispositif d'alimentation |
| 11 |
Récupérateur |
| 12 |
voiture de déchargement |
| 13 |
système hydraulique |
| 14 |
système de contrôle électronique |
Emballage et le transport de équipement:
Emballage de l'équipement: Tous les appareils électriques, consoles, instruments, pièces détachées, etc. sont emballés dans des boîtes en bois et les frais sont à la charge du fournisseur.Les machines et l'équipement sont nus., et des mesures étanches à l'eau et à la rouille sont ajoutées pendant le transport.
Transport de l'équipement: les frais de transport sont à la charge de l'acheteur. (2) Installation et débogage de l'équipement:
A) L'installation de l'équipement est effectuée par l'acheteur et le fournisseur est responsable de l'orientation.
B) Le fournisseur fournit des conseils techniques pour l'installation et la mise en service.
C) Le temps d'installation et de mise en service est de 25 jours environ.
Qualité Engagement et Le service
1- Garantie d'un an pour l'équipement, maintenance à long terme.
2- fournir le dessin général de l'assemblage, le dessin des fondations, le dessin de la disposition des tuyaux, le dessin du schéma électrique, le dessin des pièces usées et les autres dessins nécessaires de l'équipement.
3La société dispose d'une équipe de service technique à temps plein, principalement composée d'ingénieurs et de techniciens.et envoyer quelqu'un sur le site de l'utilisateur pour le service après-vente à tout moment.
