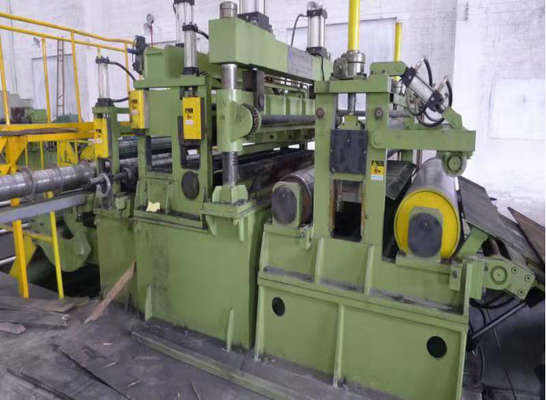

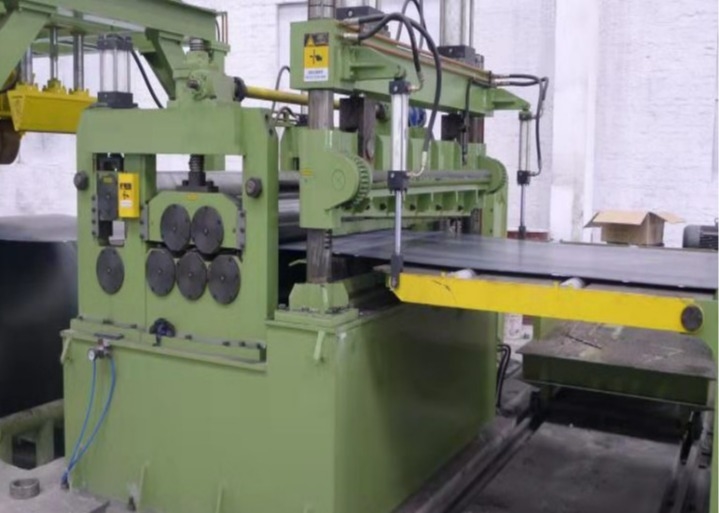

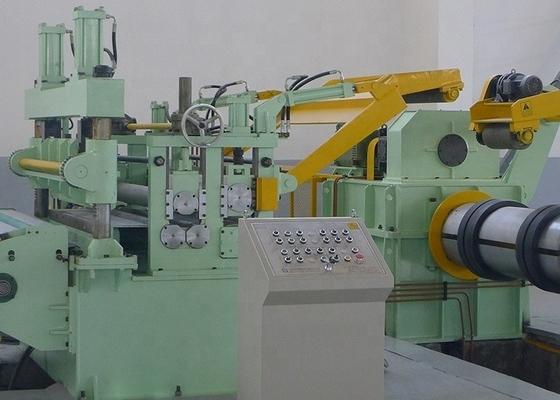

Cette chaîne de production est adaptée aux bandes de cisaillement longitudinales continues d'une largeur de 800 à 1600 mm et d'une épaisseur de 0,5 à 4 mm pour les aciers structurels au carbone ordinaires laminés à chaud,aciers structurels à faible teneur en alliages et autres matériaux. désigné comme une unité de découpe de 1600 × 0,5 ~ 4 mm.
1. Spécification du matériau
Matériau HRC à faible teneur en carbone (Q235, σs=250Mpa,σb=500Mpa)
Épaisseur de la bobine 0,5 à 4,0 mm
Largeur de bobine 300 à 1600 mm
Poids de la bobine ≤ 20 t
Diamètre intérieur Φ508/610
Diamètre extérieur ≤ Φ1800 mm
2. Spécification du produit fini
Poids de la bobine 20 t
Diamètre intérieur Φ508 mm
Diamètre extérieur Φ1800 mm
Précision de la largeur ±0,10 mm ((épaisseur de 0,5 à 3,0)
± 0,20 mm (épaisseur de 3,1 à 4,0)
Précision de débit ≤ 5% Épaisseur de la plaque, ((0,08-0,20 mm)
Vitesse d'ouverture des bobines 90 à 120 m/min
3. Données sur les équipements
(1) Puissance: Voltage 380V Fréquence 50HZ Puissance installée environ 330kw
(2) Puissance de l'air Pression 0,4-0,6 MPa Demandes d'air 0,2 m3/min ((État de compression)
3.Composition formelle des équipements
| Je ne veux pas. |
Nom |
| 1 |
Étape de préparation de la bobine |
| 2 |
Voiture à bobine |
| 3 |
Décapsuleur |
| |
Appareil de conduite de pression |
| 4 |
Clampe et redresseur |
| 5 |
Coupe de cheveux |
| 6 |
1# Accumulateur |
| 7 |
Dispositif de guidage |
| 8 |
Ruloir à pincer |
| 9 |
Machines à découper |
| 10 |
Retourneuse de bord |
| 11 |
Table à bande d'usure et plaque de pressage de la queue du matériau |
| 12 |
2# Accumulateur |
| 13 |
Dispositif de séparation |
| 14 |
Plaque de tension |
| 15 |
Machines à extruder à l'aide d'une barre de 3 rouleaux |
| 16 |
Plaque de guidage du rouleau de direction et de la tête d'alimentation |
| 17 |
Le support de remontage + enroulement |
| 18 |
Voiture de déchargement |
| 19 |
Parties d'intermédiaires et autres pièces de procédés |
| 20 |
Système pneumatique hydraulique |
| 21 |
Système électrique |
| 22 |
tuyaux d'huile, tuyaux d'air, câbles |
| 23 |
Boulons d'ancrage et accessoires |
Faire les modifications appropriées à ces informations en fonction des besoins du client
Qualité Engagement et Le service
1- Garantie d'un an pour l'équipement, maintenance à long terme.
2- fournir le dessin général de l'assemblage, le dessin des fondations, le dessin de la disposition des tuyaux, le dessin du schéma électrique, le dessin des pièces usées et les autres dessins nécessaires de l'équipement.
3La société dispose d'une équipe de service technique à temps plein, principalement composée d'ingénieurs et de techniciens.et envoyer quelqu'un sur le site de l'utilisateur pour le service après-vente à tout moment.
