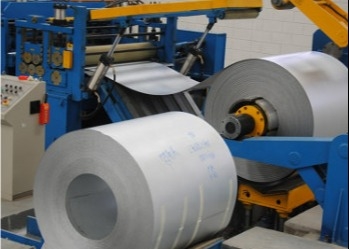

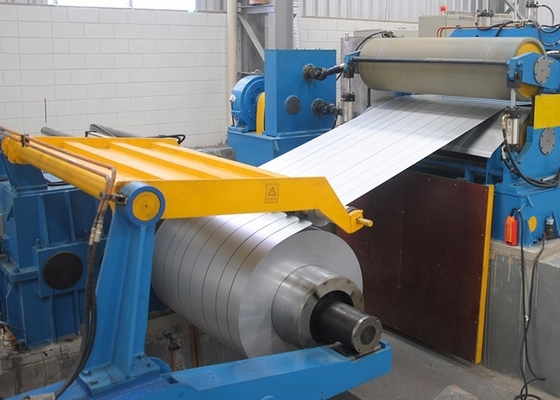

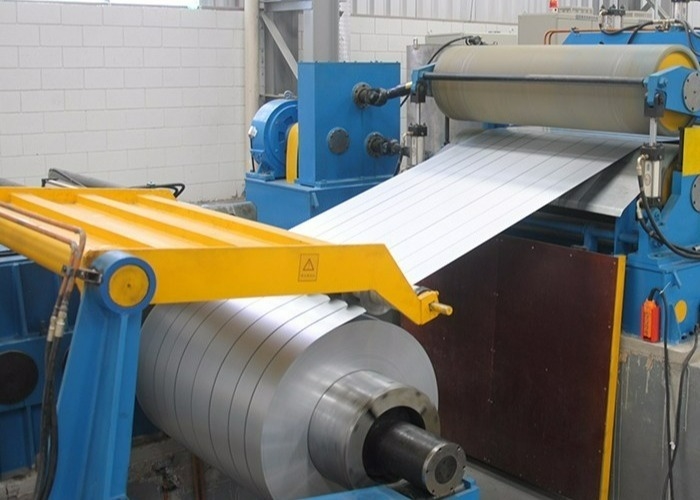

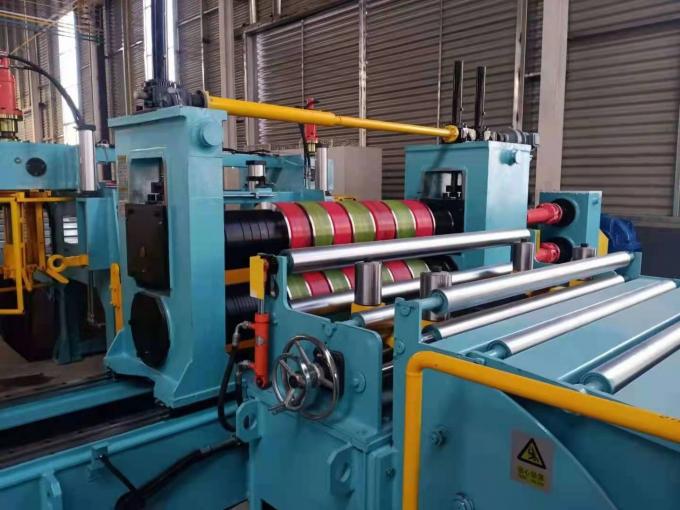

Machine de découpe de bobine en acier de 3 à 14 mm × 1600 mm

Cette chaîne de production est adaptée aux bandes de cisaillement longitudinales continues d'une largeur de 800 à 1500 mm et d'une épaisseur de 0,5 à 3 mm pour les aciers structurels au carbone ordinaires laminés à chaud,aciers structurels à faible teneur en alliages et autres matériaux. désigné comme une unité de découpe de 1500 × 0,5 ~ 3 mm.

Machine à découper des bobines en acier de 3 à 14 mm × 1600 mm MParamètres techniques:

A. Données de la machine:

1Nom de l'équipement: Slitting Line

2Modèle 14x1600

3Le processus de travail:Storage→Feeding→Uncoiling→Feeding→Pinch→Pre-leveling→Hydraulic Shear→Loop Bridge→Deflection Correction→Slitting→Edge Coiling→Loop Bridge→→[Function 1]→Separation→Pinch→Tension Roller→Feeding→Rewinding→Unloading

→[Fonction 2]→Table à rouleaux→correction de déviation→coupure→nivellement fin→mesure de longueur→coupure de queue→coupe→levé et empilé

B,Paramètres du matériau de traitement:

Paramètres du matériau d'entrée:

Matériau: bobine en acier laminée à chaud Q235B/Q355B (σs≤400MPa, σb≤550MPa)

Épaisseur de la bobine: 3 mm ≈ 14 mm (Q235B) 3 mm ≈ 12 mm ((Q355B)

Largeur de la bobine: 700 mm·1600 mm

Diamètre intérieur de la bobine: Φ610 mm, Φ760 mm

Le diamètre extérieur de la bobine: Φ1000mm Φ2200mm

Poids de la bobine: max.35000Kg

Paramètres du matériau de sortie:

1)Paramètres du produit fini coupé transversalement:

Précision de la longueur: longueur ≤ ± 1,0 mm/L=2 m

Diagonale ≤ ± 1,5 mm/L=2 m

Légèreté: supérieure à la norme nationale GB709-2006Longeur de palettisation: 2000mm12000mm

La hauteur de palettisation: max.400 mm

Charge de palettisation: max.15000Kg

2) Paramètres du produit fini par découpe:

Capacité de découpe: jusqu'à 3 bandes (lorsque l'épaisseur de la plaque est de 13-14 mm, hors bords de déchets)

Maximum 4 bandes (lorsque l'épaisseur de la plaque est de 11 à 12 mm, hors bords de déchets)

Maximum de 6 bandes (lorsque l'épaisseur de la plaque est de 9 à 10 mm, hors bords de déchets)

Maximum 8 bandes (lorsque l'épaisseur de la plaque est de 7-8 mm, hors bords de déchets)

10 bandes maximum (lorsque l'épaisseur de la plaque est de 3 à 6 mm, hors les bords de déchets) précision de ligne droite:≤ 0,5 mm/1000 mm ((条宽≥140 mm时,侧边料除外)

Largeur de coupure: 120 mm minimum

Tolérance de largeur: ±0,3 mm

Le diamètre intérieur du remontage: Φ610 mm

Le poids du remontage: Max.35000Kg

Tolérance de la tour: ≤ ± 10 mm (les 3 à 5 cercles à l'intérieur et à l'extérieur ne sont pas pris en compte)

C. Données de base de la machine:

Vitesse de conception: max.15-30m/min (en temps d'ouverture, réglée en fonction de l'épaisseur de la plaque et du matériau)

Max.30-80m/min (lors de l'enroulement, régler en fonction de l'épaisseur et du matériau de la plaque)

Direction de l'appareil: □De gauche à droite ou □De droite à gauche (face à l'appareil sur la table d'opération)

L'alimentation électrique: AC triphasé 380V, 50Hz

Surface du plancher: ≈65m × 11m (L × W)

Environnement d'utilisation: température ambiante: -10°C ∼40°C

Humidité relative: ≤ 80%

Classe de protection: IP40

Machine à découper des bobines en acier de 3 à 14 mm × 1600 mmConcept de conception du produit:

1. Fiabilité: L'équipement est conçu et fabriqué avec une fiabilité élevée pour assurer un fonctionnement normal et continu de l'équipement.

2Sécurité: Les systèmes mécaniques, hydrauliques et électriques de l'ensemble des équipements sont équipés de dispositifs de protection et de sécurité fiables.L'équipement dispose d'une fonction d'arrêt d'urgence et d'un équipement de réponse., et peut être arrêté automatiquement ou manuellement en cas d'urgence.

3. Protection de l'environnement: toutes les sortes d'huile hydraulique utilisées dans l'équipement peuvent être récupérées et recyclées de manière fiable, et aucune fuite ne polluera l'environnement.

4Économie d'énergie: la consommation d'énergie de l'équipement est entièrement prise en compte dans la conception et l'unité avec une efficacité de transfert élevée est utilisée, combinée à l'amélioration de la précision du produit,pour réduire la consommation propre.

5. Facilité d'utilisation: l'équipement est facile à utiliser et le dialogue homme-machine est pratique. Veuillez consulter la description du système électrique pour plus de détails.

Machine à découper des bobines en acier de 3 à 14 mm × 1600 mmCaractéristiques:

1La puissance principale de cette machine est entraînée par un moteur CC, qui peut maintenir une vitesse de rotation et un couple stables à basse vitesse.Il est contrôlé par un régulateur de vitesse en courant continu pour régler la consommation d'énergie selon différentes spécifications de traitement.

2. L'unité est contrôlée par un système PLC haut de gamme, et l'opérateur peut effectuer l'opération via l'écran tactile. Le logiciel adopte le système de contrôle auto-développé de Zeye (2018SR678630),qui est facile à utiliser et qui offre une efficacité élevée et une faible consommation d'énergie.

3La puissance principale est équipée d'un réducteur d'engrenage de surface à dents dures de marque célèbre, qui a un rendement de transmission élevé et une faible usure.

4Les composants de l'équipement sont strictement contrôlés dans le processus de production. Après le soudage, les composants principaux sont recuit pour éliminer les contraintes internes, puis sablé et résistant à la rouille,et traité par un nouveau type de centre d'usinage CNC de précision.

5Zeye s'engage à concevoir et à développer ce produit, en respectant strictement les normes nationales dans le processus de production,en mettant l'accent sur la construction logicielle et matérielle comme base, avec une excellente qualité et un service attentionné, et fournissent constamment aux clients nationaux et étrangers des équipements de traitement de tôle de pointe de l'industrie.

Se reporter au dessin du produit fini
