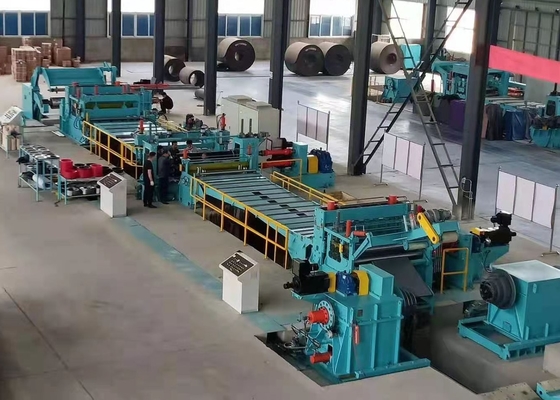

Largeur maximale de la bobine 1650 mm Poids maximal 30 T Machine de découpe en acier Couleur verte

Description de la structure de l'équipement

Note: Cette liste de paramètres est uniquement à titre de référence et les paramètres spécifiques doivent encore être discutés par les deux parties pour obtenir les meilleurs résultats.

1.Voiture à bobine

Objet: transporter le matériau de la bobine vers la machine de décodage.

Structure: la voiture est installée dans la voie sous le sol, qui est principalement composée du siège du véhicule et de l'arbre de roue, du cadre en matériau en forme de V et de la barre de guidage,moteur de décélération de déplacement et bouteille d'huile de levage.

2Découler

Utilisation: support de bobine en acier brut.

Structure: double type de support.Par l'expansion et la contraction du tambour, de la boîte de vitesses, du mécanisme de transmission, du frein à tambour pneumatique, du rouleau sur le toboggan central.Lorsque la ceinture est portée,le moteur ouvre activement la tête du matériauLorsque la ligne de production fonctionne en continu, l'arbre de sortie du moteur décélérateur se débranche par l'embrayage et le moteur ne fonctionne pas.Le matériau de la bobine est entraîné par le redresseur de traction ou la machine de découpeLa tension de décodage est assurée par le frein à tambour.

Spécification technique:

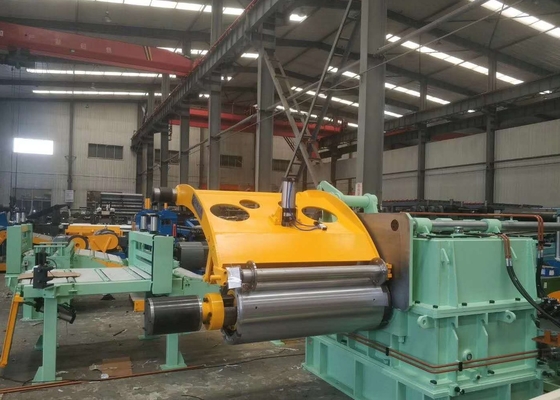

3- Je ne sais pas.Appareil de conduite de pression

Objet: décaper la tête de la matière courbée et l'introduire dans la machine de redressement par traction.

Structure: il est composé de rouleau, de rouleau et de plaque.Enduit de rouleau pliant, pression hydraulique pour resserrer la tête du rouleau, rotation électrique de l'exposition des matériaux;La tête de pelle soutient la plaque avec expansion de la pression de nuit et swing hydraulique, et la tête de la plaque est tendue en alignant la tête du matériau;The bending roll is pushed by the oil cylinder and matched with the support plate of the shovel head to press the plate head straight so as to facilitate the material head to expand into the traction flatting machine.

Spécification technique:

4- Je ne sais pas.Pull&Straightener

Objet: étalonner le matériau de la plaque et introduire la tête de matériau dans la machine de découpe.

Structure: il se compose d'une paire de rouleaux d'alimentation à pincement, de 5 rouleaux de nivellement, d'un châssis et d'un système d'entraînement. Le rouleau de serrage est soulevé et abaissé par la bouteille d'huile,5 rouleaux de nivellement sont disposés sur le dessus 2 et le bas 3Le rouleau de travail est entraîné par un moteur à courant continu à travers la boîte de distribution des engrenages et l'accouplement universel.

Spécification technique:

ü Vitesse

60 m/min/ Épaisseur ≥ 3,5 mm

90 m/min/Épaisseur ≤ 3,0 mm

5- Je ne sais pas.Coupe de cheveux

Utilisation: couper la tête de plaque irrégulière pour le traitement ultérieur de la plaque d'acier.

Structure: il est composé d'un panneau mural, d'un siège de couteau supérieur et inférieur, d'une lame rectangulaire (quatre côtés de la lame peuvent être utilisés), d'un mécanisme de réglage du dégagement, d'un arbre d'engrenage synchrone et d'un cylindre de conduite.Coupe à commande manuelle.Côté de décharge avec pont hydraulique, sous la tête de la plaque de collecte.

Spécification technique:

Matériau de la lame C12MoV

Bouteille d'huile Ø150X80mm 2 pièces

6- Je ne sais pas.1# Accumulateur

Structure: double pont oscillant hydraulique, composé d'un cadre en matériau incurvé et d'un pont oscillant avec table à rouleaux.

Diamètre du rouleau de transition 90-100 mm, surface du rouleau chromée

Une plaque de transition est posée entre les rouleaux pour faciliter le passage de la tête du matériau

Cylindre oscillant Ø 100 x 1000 mm 2 pièces

Taille de la fosse: longueur x largeur x profondeur = environ 5000X2200X3000 mm

7- Je ne sais pas.Dispositif de centralisation

Utilisation: guider la direction droite du matériau de la feuille, améliorer la droiture de la feuille de coupe

matériau.Structure: adopter un guide à rouleaux verticaux, principalement composé d'une tige à vis, d'une tige poli, d'un siège coulissant, d'un rouleau à rouleaux verticaux, d'un moteur régulateur, d'une roue manuelle régulatoire et d'un rouleau au ralenti.

Spécification technique:

Rouleau de guidage Ø 100 mm de diamètre, matériau pour GCr15, 6 pièces

Diamètre du rouleau Ø90 mm, revêtement de surface au chrome.

Deux moteurs entraînent respectivement la roue de guidage pour régler la largeur de guidage

8- Je ne sais pas.Ruloir à pincer

Utilisation: tête d'alimentation par pince à la machine à découper

Structure du bâtiment

Une paire de rouleaux d'alimentation, diamètre du rouleau Φ 200 mm, pain de rouleaux en caoutchouc polyuréthane.

Le rouleau inférieur est entraîné par un moteur à courant alternatif avec un dispositif d'embrayage.

Rouleau supérieur passif, levage du cylindre.

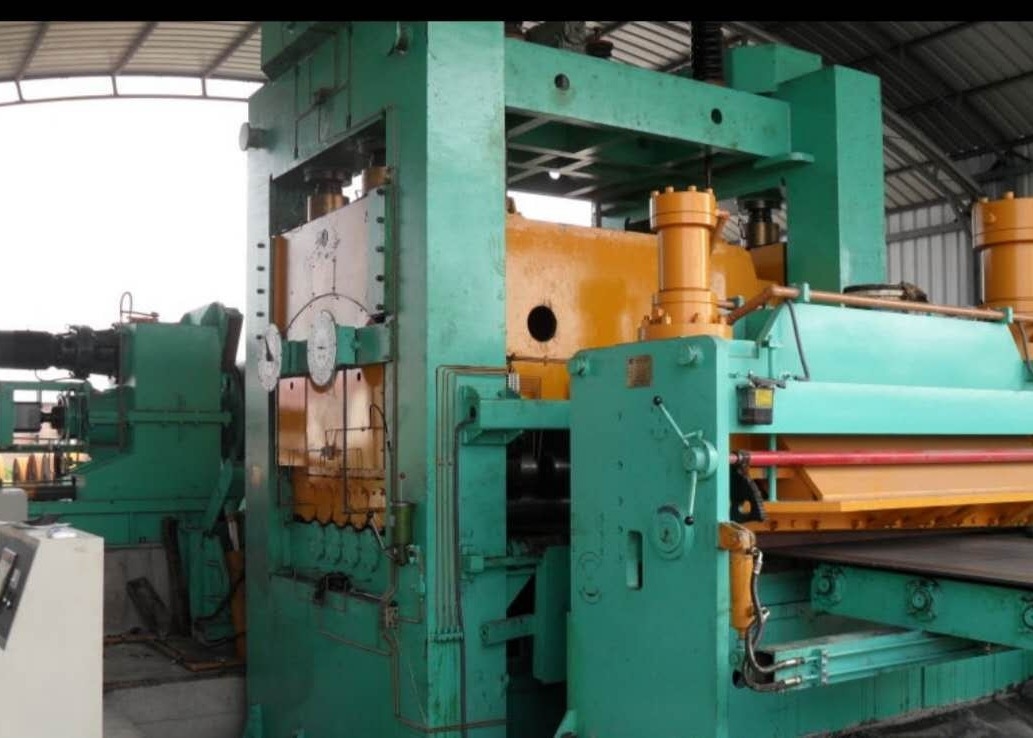

9- Une machine à découper.(couteaux doubles type de base)

Utilisation: pour couper la feuille de matériau en longueur dans différentes largeurs

Par les deux côtés de l'outil, arbre supérieur et inférieur, mécanisme d'ajustement de l'espacement de l'arbre, dispositif de transmission, etc.boîte de vitesses et accouplement universel, et le moteur entraîne le support d' outil latéral à ouvrir et fermer pour un changement d' outil pratique.Incluez un dispositif de couteau de changement rapide.

Spécification technique:

Spécifications de l'arbre du couteau:320 x2000 mm Ø, matériau 42CrMo, surface durement chromée.

Saut d'épaule de la table de l'essieu du couteau 0,01 mm;Saut de diamètre de l'arbre de coupe 0,025 mm/1 m;Parallélisme de l'arbre du couteau 0,03 mm/1 m

10. remontage des bords(2 séries)

Objet: collecter le bord de la ferraille de feuille coupée par une machine à découper

Structure: horizontale.Situé des deux côtés de la chaîne de production, moteur régulateur de vitesse. Composé de moteur, réducteur, griffe de roulement et dispositif de décharge.Le fil de bord est dérivé de la roue tic-tac-toe

Spécification technique:

Largeur de remontage du bord 3-20 mm

Poids de remontage 400 kg/ensemble

Vitesse de réélargissement 0-100 m/min

Moteur YVP7.5kw,2 ensembles

11. 2# Accumulateur

Utilisé pour contrôler la synchronisation de vitesse entre la machine à découper et la machine à enroulement

Structure: pont oscillant unique, composé d'un support en forme d'arc et d'un pont oscillant avec une table à rouleaux

Spécification technique:

Diamètre du rouleau de transition 90-100mm, surface du rouleau chrome platingplaque de transition est posée entre les rouleaux pour faciliter le passage de la tête du matériau cylindre oscillant Ø100 x1000mm, 2pcs

Taille du puits: longueur x largeur x profondeur = environ 5000X2200X5000mm12.

Objet: séparation des bandes de guidage

Structure: il existe deux groupes de séparateurs, qui peuvent être déplacés horizontalement pour remplacer les plaques d'isolation.Le rouleau de pression hydraulique est installé entre les deux groupes de séparateurs pour empêcher les lattes de sauter hors de la plaque d'isolation.
