Ligne de fabrication de tubes soudés haute fréquence CNC SS 60 Modèle

Ligne de fabrication de tubes soudés haute fréquence CNC SS 60 Modèle

Détails du produit:
Lieu d'origine: La Chine
Nom de marque: TENGTIAN
Certification: CE ISO9000 BV
Numéro de modèle: Solides solubles 60
Des informations détaillées
Lieu d'origine:
La Chine
Nom de marque:
TENGTIAN
Certification:
CE ISO9000 BV
Numéro de modèle:
Solides solubles 60
Nom de production:
L'équipement de traitement des tuyaux soudés à haute fréquence est contrôlé par une machine de fabri
Modèle:
Solides solubles 60
Fonctionnalité:
haute précision et bonne stabilité
Taille maximale:
1,8 x 60 millimètres
Épaisseur:
0.4 - 1,8 millimètres
Longueur:
6 - 8 m
Garantie:
D'un an
Mots clés:
L'équipement de traitement des tuyaux soudés à haute fréquence est contrôlé par une machine de fabri
Mettre en évidence:

High Light

Mettre en évidence:

usine de tuyauterie soudée à haute fréquence efficace

,

Fabrication de tubes soudés à haute fréquence par CNC

,

machine de fabrication de tuyaux en acier efficace

Informations commerciales
Quantité de commande min:
1 ensemble
Prix:
$100000 to $1 million
Détails d'emballage:
paquet standard d'exportation
Délai de livraison:
120 jours ouvrables
Conditions de paiement:
L / c, d / a, d / p, t / t
Capacité d'approvisionnement:
4 ensembles/années
Description du produit
Contrôle efficace de la ligne de fabrication de tubes soudés haute fréquence par CNC
Spécifications du produit
Attribut Valeur
Nom de la production Ligne de contrôle de fabrication de tubes soudés haute fréquence par machine à fabriquer des tubes en acier CNC
Modèle SS 60
Caractéristique Haute précision et bonne stabilité
Taille maximale 1.8 X 60 mm
Épaisseur 0.4 - 1.8 mm
Longueur 6 - 8 m
Garantie Un an
Description du produit

La ligne de production de tubes soudés haute fréquence est conçue pour la fabrication de tubes en acier inoxydable soudés électriquement avec des diamètres de Φ12-Φ60mm et des épaisseurs de paroi de 0.4-1.8mm. Cette machine à fabriquer des tubes en acier contrôlée par CNC offre une précision et une stabilité exceptionnelles, avec des composants principaux traités par des centres d'usinage CNC pour garantir une qualité de produit supérieure.

Principaux paramètres et spécifications
Spécifications des matériaux
Matériau Acier au carbone
Propriétés mécaniques δs≤500Mpa δb≤235Mpa
Largeur de la bande 36-190mm
Épaisseur de la bande 0.4-1.8mm
Diamètre intérieur des bobines Φ460-Φ520mm
Diamètre extérieur des bobines Φ1200-Φ1800mm
Poids de la bobine 2.5T
Spécifications des tubes
Diamètre du tube Tube rond: φ12-φ60mm
Épaisseur 0.4-1.8mm
Longueur 6-8m
Précision de coupe des tubes ±1.5mm
Vitesse de formage 20-120m/min
Exigences de l'acheteur
  • Atelier: 80x6m, H>5m (grue au sol)
  • Puissance: Environ 450KW 380V/50Hz/3phases
  • Eau de refroidissement en circulation (système complet): Débit: 20T/h~30 T/h Volume du bassin: 40m3
  • Air comprimé: Débit: 5m3/min 5-7kg/cm2
Documentation technique fournie
  • Manuel d'instructions (fourni un mois avant la date de livraison)
  • Certificat d'inspection (fourni à la date de livraison)
  • Bon de chargement (fourni à la date de livraison)
  • Plan d'implantation (fourni un mois avant la date de livraison)
  • Plan de base au sol (fourni un mois avant la date de livraison)
  • Schéma de principe électrique
  • Schéma d'assemblage général de chaque unité de la ligne
  • Schéma des pièces vulnérables
Images du produit

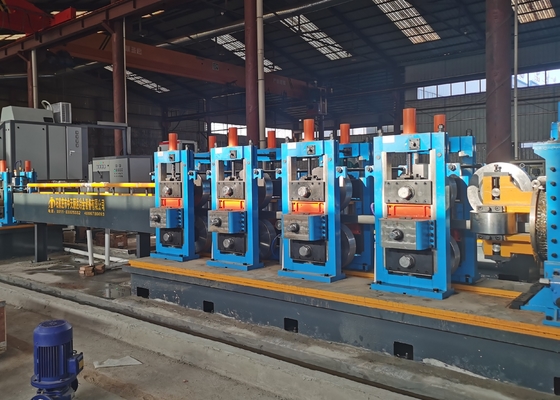

Ligne de fabrication de tubes soudés haute fréquence CNC SS 60 Modèle 0

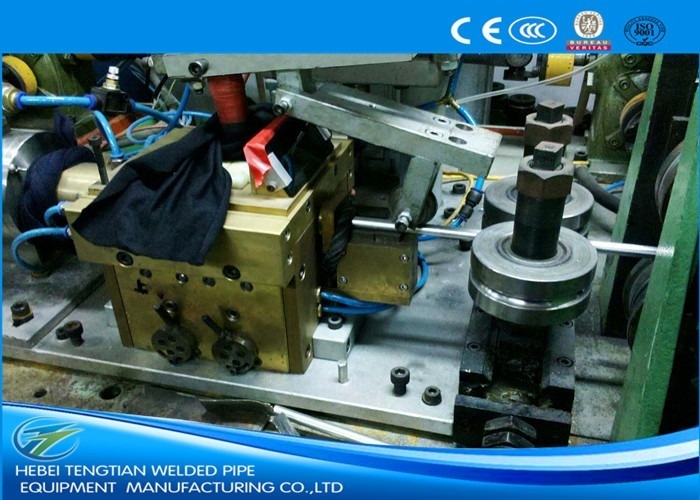

Ligne de fabrication de tubes soudés haute fréquence CNC SS 60 Modèle 1

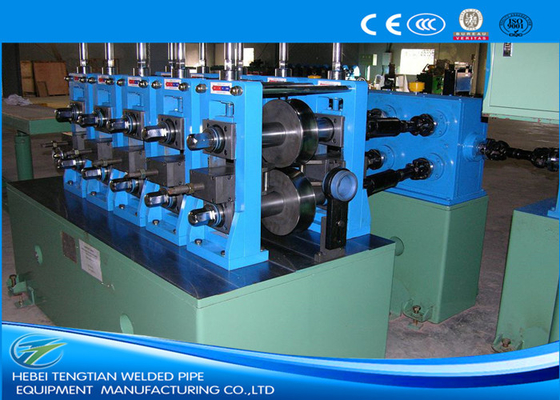

Ligne de fabrication de tubes soudés haute fréquence CNC SS 60 Modèle 2
Ligne de fabrication de tubes soudés haute fréquence CNC SS 60 Modèle 3
