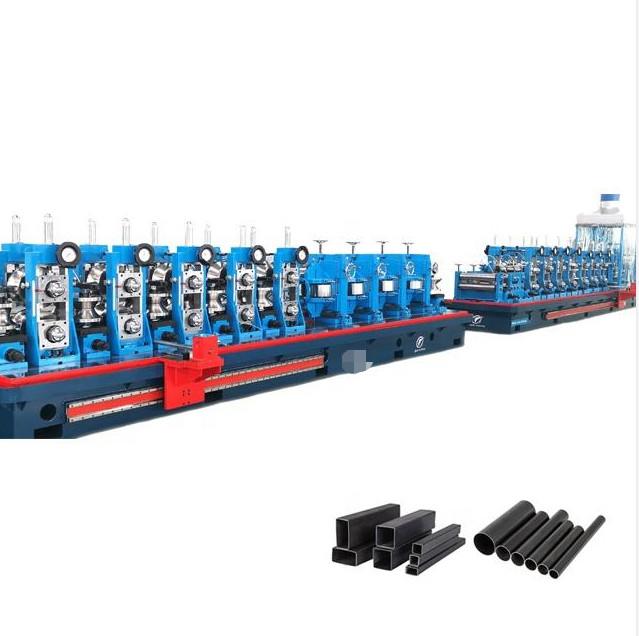

Machine à tubes HG76 pour tubes ronds et carrés de 32-76mm

Machine à tubes HG76 pour tubes ronds et carrés de 32-76mm

Détails du produit:
Lieu d'origine: La Chine
Nom de marque: TENGTIAN
Certification: CE ISO9000 BV
Numéro de modèle: HG76
Des informations détaillées
Lieu d'origine:
La Chine
Nom de marque:
TENGTIAN
Certification:
CE ISO9000 BV
Numéro de modèle:
HG76
Machine Name:
HG76 Roll Forming Tube Mill Machine For Hot Rolled And Cold Rolled Strip
Product:
round pipe
Feature:
precision
material:
carbon steel and galvanized steel
Other pipe:
square pipe
Max size:
76mm
Thickness:
3mm
Length:
3-6m
Rollers:
not include
Model:
76
Key words:
HG76 Roll Forming Tube Mill Machine For Hot Rolled And Cold Rolled Strip
Mettre en évidence:

High Light

Mettre en évidence:

petit pain de 76mm formant le moulin de tube

,

Bande laminée à froid Machine de moulin de tube

,

Bande laminée à froid Équipement de moulin de tube

Informations commerciales
Quantité de commande min:
1 ensemble
Prix:
$100000 to $1 million
Détails d'emballage:
paquet standard d'exportation
Délai de livraison:
90 jours de libellé
Conditions de paiement:
L/C, T/T, Western Union, MoneyGram
Capacité d'approvisionnement:
5 ensembles/mois
Description du produit
HG76 Machine de moulage de tubes à rouleaux pour bandes laminées à chaud et à froid
Spécifications du produit
Attribut Valeur
Nom de la machine HG76 Machine de moulage de tubes à rouleaux pour bandes laminées à chaud et à froid
Produit Pipe ronde
Caractéristique Précision
Matériel Acier au carbone et acier galvanisé
autres tuyaux Pipe carrée
Taille maximale 76 mm
Épaisseur 3 mm
Longueur 3 à 6 m
Des rouleaux Non inclus
Modèle 76
Description de la machine

Le moulin à tubes automatique HG76 est conçu pour produire des tubes carrés allant de 32 à 76 mm avec une épaisseur de 1 à 3 mm.Cette ligne de production fabrique des tuyaux en acier soudés avec une usinage de qualité exceptionnelle et un assemblage de haute précision.

Spécifications techniques
Spécifications du matériau:
  • Norme: Machine de broyage à tubes de norme internationale
  • Matériau: acier galvanisé
  • Propriétés mécaniques: σb≤520Mpa, σs≤365Mpa
  • Largeur de bande: 100 à 240 mm
  • Épaisseur de bande: 1-3 mm
  • Diamètre intérieur des bobines: Φ508 mm
  • Diamètre extérieur des bobines: Φ1300·φ2000 mm
  • Poids de la bobine: ≤ 2 T
Spécifications du tuyau:
  • Diamètre du tuyau: tuyau rond de 32 à 76 mm
  • Longueur: 3 à 6 m
  • Précision de coupe des tuyaux: 0-6 mm
  • Vitesse de formage: max 90 m/min pour une épaisseur de 2 mm
Exigences fournies par l'acheteur:
  • Atelier: 60x12m, H>5m (crane au sol)
  • Puissance: environ 3500 kW 380V/60Hz/3phases
  • Circulation de l'eau de refroidissement (ensemble du système): débit:30+30 CBM, volume de la piscine:40m3
  • Air comprimé (ensemble du système): débit:5 m3/min, pression: 5-7 kg/cm2
  • Cable: Tout câble à acheter après l'installation de la machine
Processus de travail
  1. Acier à bande à enroulement
  2. Décapsuleur
  3. Législateur de bout
  4. Applatisseur
  5. Soudeuse à cisailles
  6. Unité de stockage
  7. Formage, soudage, refroidissement, dimensionnement précis du diamètre du tuyau
  8. Taille précise de la longueur du tuyau, coupe
  9. Inspection
  10. Le paquet
