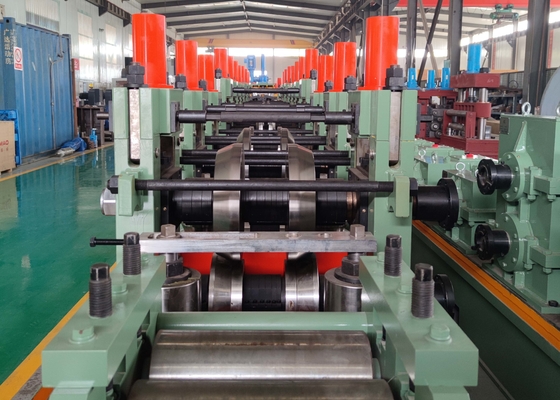

Taille réglable 114-219 mm Moulin à tubes carrés en acier Vitesse maximale 120 mm/min

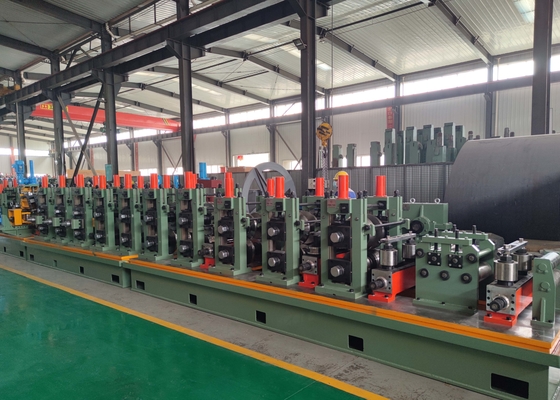

Ligne de production de tuyaux en acier de grande taille réglable GénéralIntroduction:
Taille réglable 114-219 mm Moulin à tubes carrés en acier Vitesse maximale 120 mm/minest conçu pour produire des tubes ronds (Diaφ114-219 mm, épaisseur 3-9 mm).la chaîne de production peut fabriquer des tuyaux en acier soudés avec une usinage de bonne qualité et un assemblage de haute précision.
Ligne de production de tuyaux en acier de grande taille réglableLignes directrices de conception
●améliorer les performances opérationnelles et de production;
●améliorer l'environnement et la sécurité des opérations;
●améliorer la stabilité du produit;
●améliorer la productivité des produits;
● Réduire les coûts de roulement.
Ligne de production de tuyaux en acier de grande taille réglableLes spécifications:
Spécifications du matériau:
Conforme à la norme YB189-64
(1)Matériel: acier à faible teneur en carbone et acier de construction à faible teneur en alliages
(2) Propriétés mécaniques: σb ≤ 520 MPa,σs ≤ 340 MPa
(3) Largeur de la bande: 357688 mm
(4)Épaisseur de bande: 1,5 à 6,0 mm
(5) En acier: diamètre intérieur des bobines:φ508φ610mm
Diamètre extérieur des bobines:φ1000 φ2000 mm
(6)Poids de la bobine: ≤ 12 T
Principales spécifications des produits pour tuyaux de soudage:
(1) Taille du tuyau: rond: φ114·φ219 mm
(2)Épaisseur de paroi des tuyaux: 3 ̊9 mm
(3) Longueur de coupe fixe: 812 m
(4)Précision de coupe des tuyaux: ± 1,5 mm
Vitesse de formation:20 ̊50 m/min
L'approvisionnement en électricité, eau et air
| Le pouvoir |
Volume de puissance de la ligne |
Environ 600 kW |
| Source d'énergie |
380V/60Hz/3phases |
| Circulation de l'eau de refroidissement |
Débit |
20 T/h 30 T/h |
| Volume du groupe |
30 m3 |
| Air comprimé |
Débit |
5 m3/min |
| Pression |
5 ‰ 11 kg/cm2 |
l'atelier exige:
| 6m de large, 70m de long, au moins 5m de haut des rails du plafond au sol. |
Document technique fourni:
● Manuel d'instructions (fourni un mois avant la date de livraison)
●Certificat d'inspection (fourni au moment de la livraison)
●Ordre de chargement (indiqué au moment de la livraison)
●Dessin de mise en page (fourni un mois avant la date de livraison)
●Dessin de la base du sol (fourni un mois avant la date de livraison)
●Diagramme du principe électrique
●Dessin d'assemblage global de chaque unité de la ligne
● Diagramme des parties vulnérables
