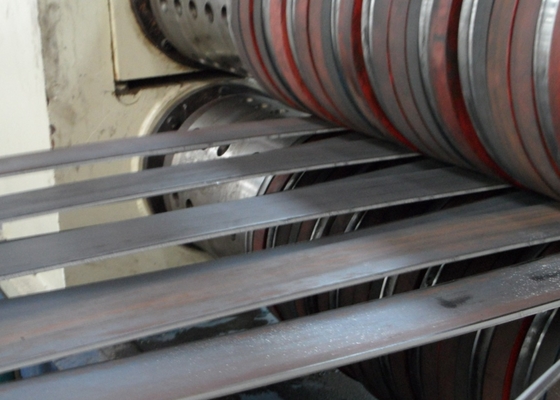

Disque de découpe de bobine à grande vitesse à lame à bande pour machine de découpe d'acier métallique

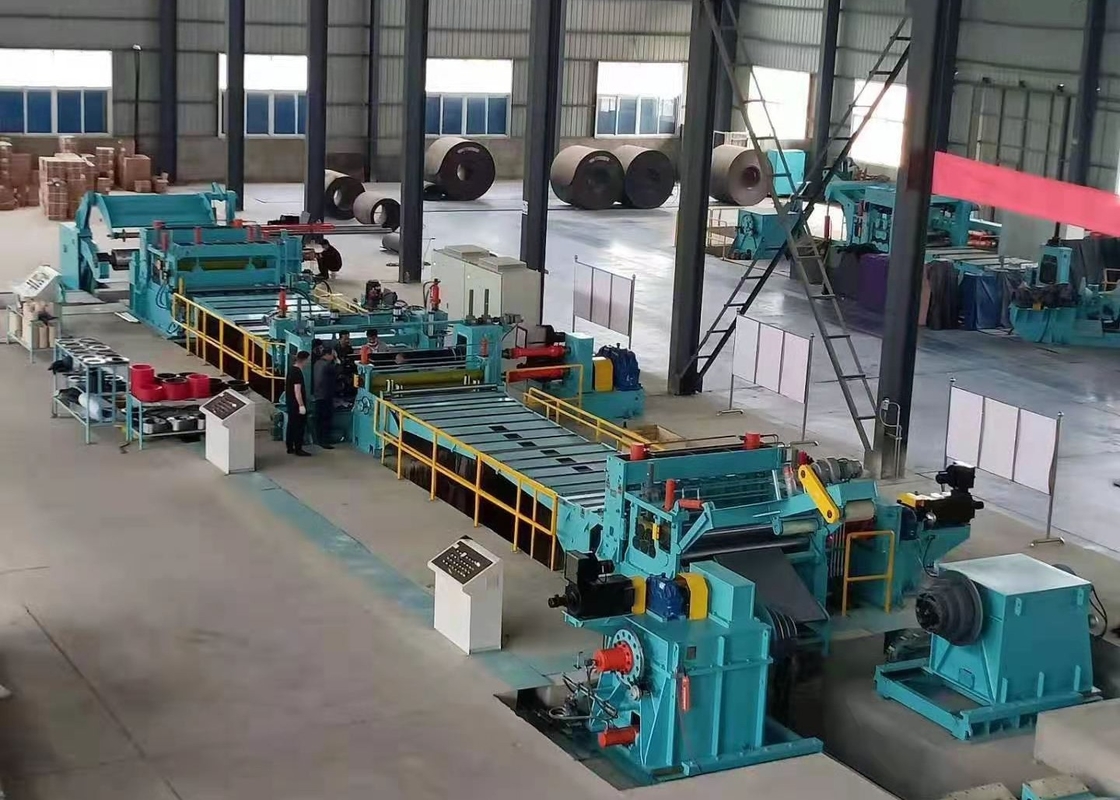

Spécification de la machine à s'asseoir ZJ1650 x 4,5 mm
I. Principal paramètre technique:
1. Spécification du matériau
Épaisseur de bobine:maximum 9 mm
Largeur de la bobine:maximum 1650 mm
Poids de la bobine: ≤ 30 t
Le diamètre intérieur:Φ508/610/760 mm
Le diamètre extérieur: ≤ Φ2000 mm
Précision de largeur: ±0,10 mm ((épaisseur 2,0-3,0) ±0,20 mm ((épaisseur 3,1-9,0)
Précision de l'écroulement: ≤ 5%
II. Composition des équipements
| Je ne veux pas. |
Nom |
Quantité |
| 1 |
Voiture à bobine |
1 série |
| 2 |
Décapsuleur |
1 série |
| 3 |
Appareil de conduite de pression |
1 série |
| 4 |

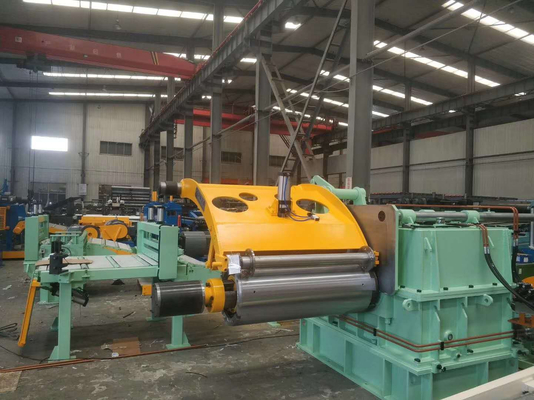

Clampe et redresseur |
1 série |
| 5 |
Coupe de cheveux |
1 série |
| 6 |
1# Accumulateur |
1 série |
| 7 |
Dispositif de guidage |
1 série |
| 8 |
Ruloir à pincer |
1 série |
| 9 |
Machines à découper |
2 ensembles |
| 10 |
redresseur de bords |
1 série |
| 11 |
Table à bande d'usure et plaque de pressage de la queue du matériau |
1 série |
| 12 |
2#Accumulateur |
1 série |
| 13 |
Dispositif de séparation |
1 série |
| 14 |
Plaque de tension |
1 série |
| 15 |
Machines à extruder à l'aide d'une barre de 3 rouleaux |
1 série |
| 16 |
Plaque de guidage du rouleau de direction et de la tête d'alimentation |
1 série |
| 17 |
Le support de remontage + enroulement |
1 série |
| 18 |
Voiture de déchargement |
1 série |
| 19 |
Disque de couteau, plaquette de couteau, tablier de déchargement, disque de séparation, plaquette de disque de séparation et autres pièces de procédé |
Je vous en prie. |
III. Les États membresAutre modèle de ligne de coupure
Modèle
(mm) |
Épaisseur de la plaque
(mm) |
Largeur de la plaque
(mm) |
Poids de la bobine en acier (T) |
Largeur finie (mm) |
Numéro de l'article de cisaillement |
Vitesse de cisaillement ((m/min) |
| 3 × 500 |
0.4 à 3 |
100 à 500 |
7 |
≥ 30 |
≤ 6 |
140 |
| 3 × 600 |
0.4 à 3 |
100 à 600 |
8 |
≥ 30 |
≤ 6 |
140 |
| 3 × 800 |
0.5 à 3 |
200 à 800 |
10 |
≥ 30 |
≤ 8 |
140 |
| 3 × 1250 |
0.5 à 3 |
400 à 1250 |
15 |
≥ 30 |
≤ 10 |
120 |
| 3 × 1500 |
0.5 à 3 |
600 à 1500 |
20 |
≥ 30 |
≤ 12 ans |
120 |
| 3 × 1800 |
0.5 à 3 |
900 à 1600 |
30 |
≥ 40 |
≤ 13 |
120 |
| 4×1600 |
0.5-4 |
900 à 1600 |
30 |
≥ 60 |
≤ 13 |
120 |
| 6×1600 |
1 à 6 |
900 à 1600 |
30 |
≥ 60 |
≤ 10 |
110 |
| 8 × 2000 |
2 à 8 |
900 à 2000 |
35 |
≥ 70 |
≤ 6 |
100 |
| 10 × 2200 |
3 à 10 |
900 à 2200 |
35 |
≥ 80 |
≤ 5 |
80 |
| 12 × 2200 |
3 à 12 |
900 à 2200 |
35 |
≥ 100 |
≤ 5 |
50 |
| 16 × 2500 |
4 à 16 |
900 à 2500 |
35 |
≥ 100 |
≤ 5 |
40 |
| 20×2500 |
6 à 20 |
900 à 2500 |
35 |
≥ 100 |
≤ 4 |
40 |
