Attribut | Valeur |
---|---|

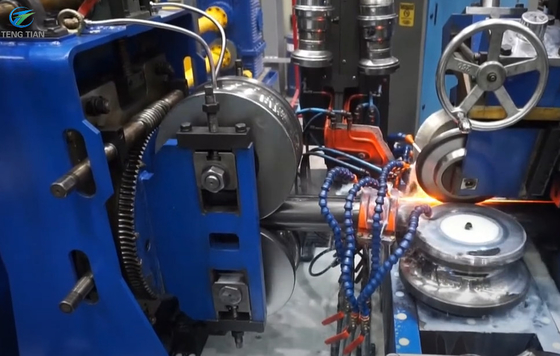

Type de soudage | TIG |
Vitesse de soudage | Max. 10 m/min |
Matériel | 201; 304; 401 |
Nom du produit | Moulin à tubes de précision |
Caractéristique | Durable |
Déchets | Moins de déchets matériels |

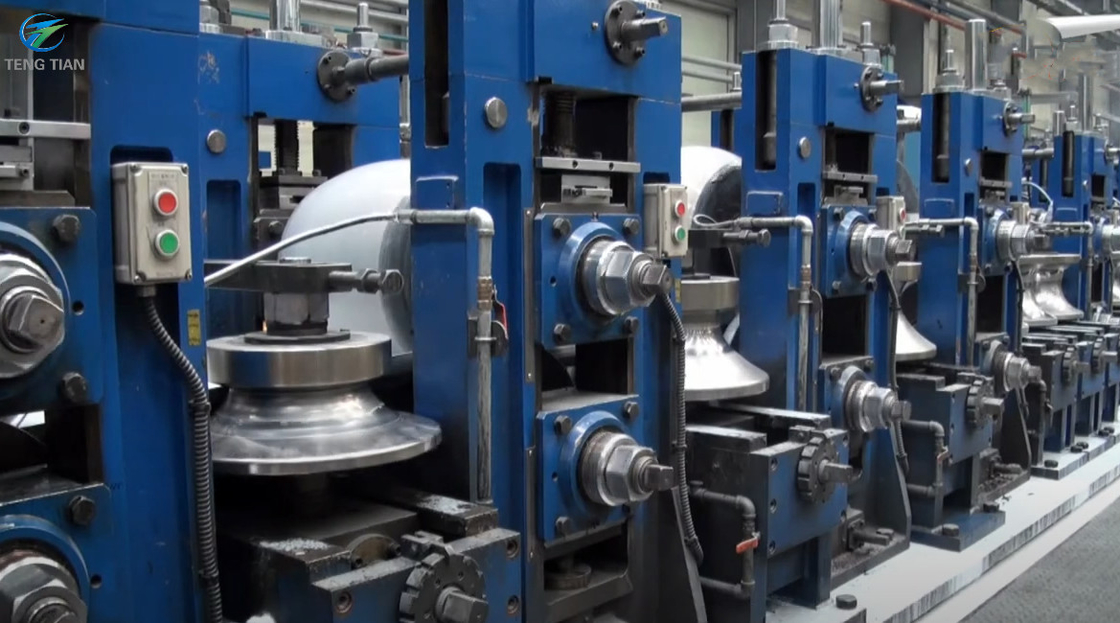

Cette usine de tubes de précision produit des tubes en acier soudés ERW décoratifs et industriels d'un diamètre de Φ12-Φ60 mm et d'une épaisseur de paroi de 0,4-1,8 mm.L'équipement présente une grande précision et une excellente stabilité., dont les principaux composants sont traités par des centres d'usinage CNC pour assurer la précision globale de la machine et la qualité du produit.
Matériel | Acier au carbone |
Propriétés mécaniques | Le système d'échantillonnage doit être conforme à l'annexe II. |
Largeur de bande | 36 à 190 mm |
Épaisseur de bande | 0.4-1.8 mm |
Diamètre intérieur des bobines | Les mesures de sécurité doivent être appliquées en tenant compte de l'état de l'appareil. |
Diamètre extérieur des bobines | Les mesures de sécurité doivent être appliquées en tenant compte de l'état de l'appareil. |
Poids de la bobine | 2.5T |
Diamètre du tuyau | Pipe ronde: φ12-φ60 mm |
Épaisseur | 0.4-1.8 mm |
Longueur | 6 à 8 m |
Précision de coupe de tuyaux | ± 1,5 mm |
Vitesse de formation | 20 à 120 m/min |
Ateliers | 80x6m, H>5m (crane au sol) |
Le pouvoir | Approximativement 450 kW 380 V/50 Hz/3 phases |
Circulation de l'eau de refroidissement (ensemble du système) | Flux: 20 T/h 30 T/h Volume de la piscine: 40 m3 |
Air comprimé | Débit: 5 m3/min 5-7 kg/cm2 |
Modèle | Plage de diamètre | Épaisseur du tuyau | Taille de la machine (L*W) |
---|---|---|---|
SS30 | 6 à 25 mm | 0.2-0.8MM | 19.5*1.0M |
SS40 | 6 à 32 mm | 0.2-1.0MM | 20*1,0M |
SS50 | 9 à 51 MM | 0.2-1,5 mm | 21.5*1.1M |
SS60 | 12 à 64 mm | 0.3-2.0 MM | 21.5*1.1M |
SS70 | 25 à 76 mm | 0.3-2.0 MM | 24*1,2M |
SS80 | 38 à 114 MM | 0.4-2.5 mm | 26*1,4M |
HG165 | 76 à 168 MM | 1.0 à 3,5 mm | 32*2,3M |
HG219 | 114-219MM | 1.0 à 4.0 mm | 33*2,4M |
