machine de fabrication de tubes en acier
>
Machine de fabrication de tuyaux galvanisés à haute puissance à sciure à froid

Machine de fabrication de tuyaux galvanisés à haute puissance à sciure à froid

Détails du produit:
Lieu d'origine: HEBEI
Nom de marque: TengTian
Certification: CE, ISO9001, BV
Numéro de modèle: HG219
Des informations détaillées
Lieu d'origine:
HEBEI
Nom de marque:
TengTian
Certification:
CE, ISO9001, BV
Numéro de modèle:
HG219
Nom:
Machine de fabrication de tubes en acier à sciure à froid à haute puissance pour machine à tubes ron
Matériaux applicables:
Acier au carbone
Méthode de coupe:
Scie froide
Spécification de l'équipement:
Client spécifique
Méthode de formage:
Formation de rouleau
Vitesse:
20 à 45 m/min
Garantie:
une année
Matériel:
Acier au carbone IG
Type de forme:
formation directe
atelier:
150 x 16 m, H>5 m (gresse au sol)
Mettre en évidence:

High Light

Mettre en évidence:

Machines pour la fabrication de tubes galvanisés à haut rendement

,

Machines pour la fabrication de tubes galvanisés par scie à froid

,

Machines de fabrication de tubes en acier galvanisé rond

Informations commerciales
Quantité de commande min:
1 ensemble
Prix:
$100000 to $1 million
Détails d'emballage:
Emballage imperméable et navigable d'exportation.
Délai de livraison:
120 jours de travail
Conditions de paiement:
L/C, T/T
Capacité d'approvisionnement:
50 ensembles/année
Description du produit

Machine de fabrication de tubes en acier à sciure à froid à haute puissance pour machine à tubes ronds

I. Présentation

Pour la situation que tous les pays font la construction d'infrastructures, Steel Tube Making Machine ont de nombreuses utilisations.décoration, de nouvelles énergies, etc. et est l'un des besoins GI Steel Tube Making Machine pour Round Pipe Machine pour les produits sidérurgiques.adapté aux entreprises nouvelles dans l'industrie sidérurgique


II. Le secteur privéSpécifications communes du produit

Je ne veux pas.ModèleTaille du tuyauÉpaisseurVelocité (m/min)Capacité (KW)HF ((KW)Surface ((LxW en mètres)
1HG20ø8 - ø20 mm0.3 - 1,5 mm30 à 15021010040*12
2HG32ø10 - ø32 mm0.4 - 2,0 mm30 à 15030015040*12
3HG50ø16 - ø50 mm00,7 à 2,5 mm30 à 15041020060*12
4HG60ø22 - ø60 mm0.9 à 3,0 mm30 à 15041020060*12
5HG76Ø25 - ø76 mm1 à 4 mm30 à 12058030080*16
6HG89Ø32 - ø89 mm1 à 4,5 mm30 à 100660300100*16
7HG114Ø45 - ø114 mm1.5 à 5 mm30 à 80920400100*16
8HG140Ø50 à ø140 mm1.5 à 5.5 mm30 à 80920400100*16
9HG165Ø60 - ø165 mm2 à 6 mm30 à 601100500100*16
10HG219Ø114 - ø219 mm3 à 8 mm20 à 451400600150*16
11HG273Ø114 - ø273 mm4 à 12 mm15 à 302100800160*18
12HG325Ø165 à ø325 mm4 à 14 mm10 à 3025001000200*24
13HG426Ø165 à ø426 mm4 à 16 mm8 à 2529001200250*24
14HG508Ø219 - ø508 mm5 à 18 mm5 à 1834001600300*24
15HG610Ø355 à ø610 mm5 à 18 mm5 à 1837001600300*24
16HG760Ø426 - ø760 mm5 à 20 mm5 à 2043001800300*24


II. Les produitsI.Composition de l'équipement

Uncoiler: L'enroulement à cône unique est constitué de mandrines à double expansion et en porte-à-faux. Il comporte deux parties principales: le corps principal et la base fixe.La carrosserie principale est équipée d'un système pneumatique pour satisfaire les besoins d'expansion., la contraction et le freinage des mandrels.

Législateur et nivelleur: Le régulateur est principalement utilisé pour conduire la nouvelle tête d'acier d'alimentation de bobine dans le régulateur après que l'unité de décodage ait introduit la bobine dans le lieu de travail.Le nivelleur est principalement utilisé pour aplatir la tête et la traînée de la bande d'acier et préparer pour la prochaine étape de cisaillement et de soudage, afin d'assurer la bande d'acier opposée plate et droite dans la soudure par cisaillement.

Cisaillement et soudage automatiques: Utilisé pour couper la partie irrégulière de la tête et de la queue du ruban, aligner la queue du ruban de la bobine précédente avec la tête du ruban de la bobine suivante et les souder ensemble.

Alimentation et perforation: l'alimentateur envoie la bande d'acier à la position de la machine de perforation, la machine de perforation perfore la bande d'acier, puis l'envoie à la pièce de formage.Chaque taille est équipée d'un ensemble de moules de perforation, la machine à perforer peut changer automatiquement les moules.

Partie de formage et de dimensionnement: ce rouleau forme la bande d'acier en un tuyau carré rond.

Machine à découper: Elle est utilisée pour la découpe de matériaux de production continue de tubes et de tubes sans arrêt.Le servo à haute puissance est équipé d'un réducteur de haute précision et d'une transmission rack et pinion importée. La précision de coupe (distance de trou) est de ±1 mm. Installez des rails de guidage linéaires de haute précision importés et un couvercle protecteur

IV. Composition des équipements

Je ne veux pas.Nom
1décoiler
2Déplaçage et levage
3Cisaillement et soudage automatiques
4Accumulateur
5pièces de formage et de dimensionnement de rouleaux
6scie à froid
7Tableau de débit
8Emballage et palettisation automatiques

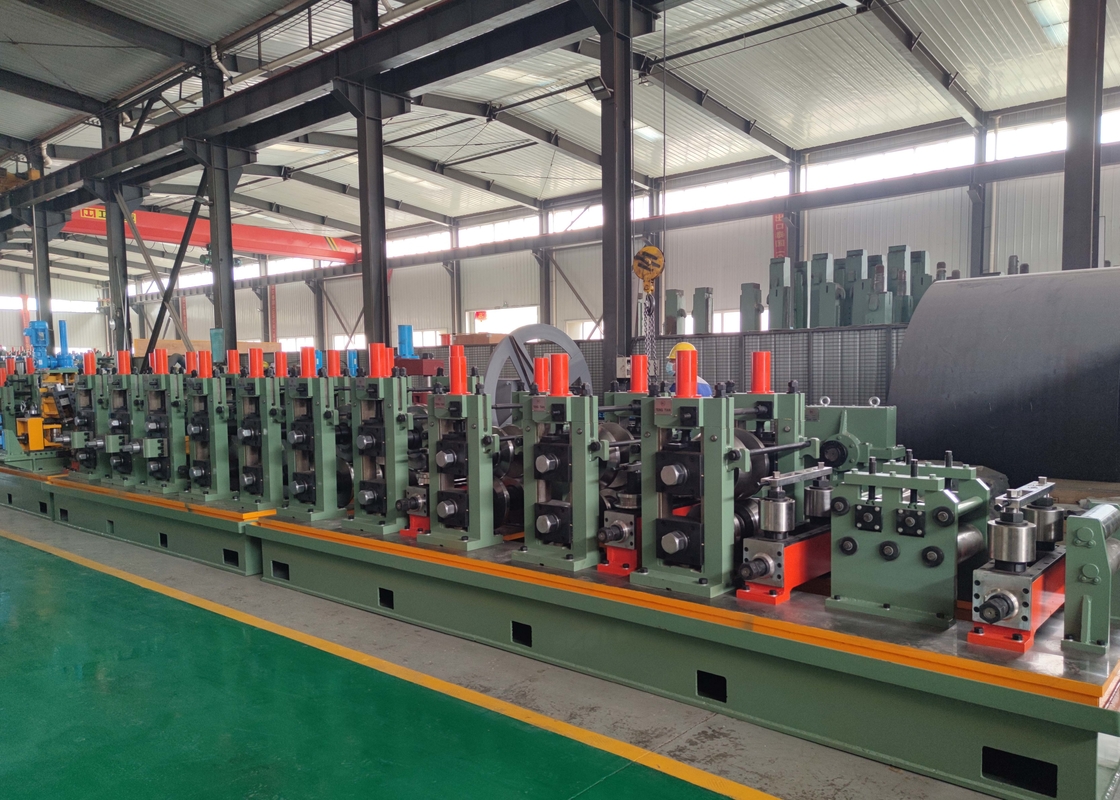

IV. - Je vous en prie.Apparence de l'usine
Machine de fabrication de tuyaux galvanisés à haute puissance à sciure à froid 0Machine de fabrication de tuyaux galvanisés à haute puissance à sciure à froid 1
Machine de fabrication de tuyaux galvanisés à haute puissance à sciure à froid 2
