machine de fabrication de tubes en acier
>
Machine à fabriquer des tubes en acier pour poutres porteuses de bâtiments 80 m/min

Machine à fabriquer des tubes en acier pour poutres porteuses de bâtiments 80 m/min

Détails du produit:
Lieu d'origine: HEBEI
Nom de marque: TengTian
Certification: CE, ISO9001, BV
Numéro de modèle: H C Ω
Des informations détaillées
Lieu d'origine:
HEBEI
Nom de marque:
TengTian
Certification:
CE, ISO9001, BV
Numéro de modèle:
H C Ω
Nom:
Machine de fabrication de tubes en acier perforable 80 m/min
Matériaux applicables:
Acier de construction
Spécification de l'équipement:
client déterminé
Méthode de coupe:
Scie froide
Méthode de formation:
Roller Forming
Vitesse:
80 m/min
Garantie:
D'un an
Matériel:
HRC à faible teneur en carbone
Type de forme:
Formage direct
Atelier:
80 x 12 m, H>5 m (gresse au sol)
Mettre en évidence:

High Light

Mettre en évidence:

Machines pour la fabrication de tubes métalliques en acier

,

Machines pour la fabrication de tubes métalliques perforables

,

Machines pour la fabrication de tubes en acier perforables

Informations commerciales
Quantité de commande min:
1 ensemble
Prix:
$100000 to $1 million
Détails d'emballage:
Emballage imperméable et navigable d'exportation.
Délai de livraison:
120 jours de travail
Conditions de paiement:
L / C, T / T
Capacité d'approvisionnement:
50 ensembles/année
Description du produit
Machine de fabrication de tuyaux métalliques perforables en acier 80 m/min
Spécifications du produit
Attribut Valeur
Nom Machine de fabrication de tubes en acier perforable 80 m/min
Matériaux applicables Acier de structure
Caractéristiques du matériel Déterminé par le client
Méthode de coupe Scie à froid
Méthode de formage Forgeage de rouleaux
Vitesse 80 m/min
Garantie Un an
Matériel HRC à faible teneur en carbone
Type de forme Formation directe
Le magasin de travail 80 x 12 m, H>5 m (crane au sol)
Machine de fabrication de tubes en acier à profil fermé à presse dure de forme spéciale
Spécifications communes du produit
Je ne veux pas. Modèle Taille du tuyau Épaisseur Vitesse (m/min) Capacité (KW) HF (KW) Surface (LxW en mètres)
1 HG20 ø8 - ø20 mm 0.3 - 1,5 mm 30 à 150 210 100 40*12
2 HG32 ø10 - ø32 mm 0.4 - 2,0 mm 30 à 150 300 150 40*12
3 HG50 ø16 - ø50 mm 00,7 à 2,5 mm 30 à 150 410 200 60*12
4 HG60 ø22 - ø60 mm 0.9 à 3,0 mm 30 à 150 410 200 60*12
5 HG76 Ø25 - ø76 mm 1 à 4 mm 30 à 120 580 300 80*16
6 HG89 Ø32 - ø89 mm 1 à 4,5 mm 30 à 100 660 300 100*16
7 HG114 Ø45 - ø114 mm 1.5 à 5 mm 30 à 80 920 400 100*16
8 HG140 Ø50 à ø140 mm 1.5 à 5.5 mm 30 à 80 920 400 100*16
9 HG165 Ø60 - ø165 mm 2 à 6 mm 30 à 60 1100 500 100*16
10 HG219 Ø114 - ø219 mm 3 à 8 mm 20 à 45 1400 600 150*16
11 HG273 Ø114 - ø273 mm 4 à 12 mm 15 à 30 2100 800 160*18
12 HG325 Ø165 à ø325 mm 4 à 14 mm 10 à 30 2500 1000 200*24
13 HG426 Ø165 à ø426 mm 4 à 16 mm 8 à 25 2900 1200 250*24
14 HG508 Ø219 - ø508 mm 5 à 18 mm 5 à 18 3400 1600 300*24
15 HG610 Ø355 à ø610 mm 5 à 18 mm 5 à 18 3700 1600 300*24
16 HG760 Ø426 - ø760 mm 5 à 20 mm 5 à 20 4300 1800 300*24

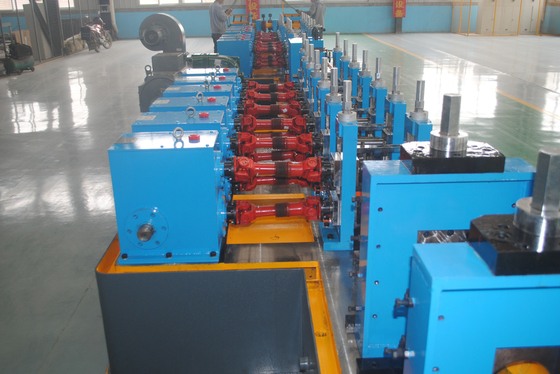

Composition de l'équipement
  • Découler:L'enroulement à cône unique est de la structure de mandrines à double expansion et en porte-à-faux. Il contient deux parties principales: le corps principal et la base fixe.La carrosserie principale est équipée d'un système pneumatique pour satisfaire les besoins d'expansion., la contraction et le freinage des mandrels.
  • Législateur et nivelleur:Le redresseur est principalement utilisé pour conduire la nouvelle tête d'alimentation en acier de la bobine dans le nivelleur après que l'unité de décodage ait introduit la bobine dans le lieu de travail.Le nivelleur est principalement utilisé pour aplatir la tête et la traînée de la bande d'acier et préparer pour la prochaine étape de cisaillement et de soudage, afin d'assurer que les bandes d'acier opposées soient plates et droites dans la soudure par cisaillement.
  • Pour les appareils de traitement des déchetsUtilisé pour couper la partie irrégulière de la tête et de la queue du ruban, et aligner la queue du ruban de la bobine précédente avec la tête du ruban de la bobine suivante, et les souder ensemble.

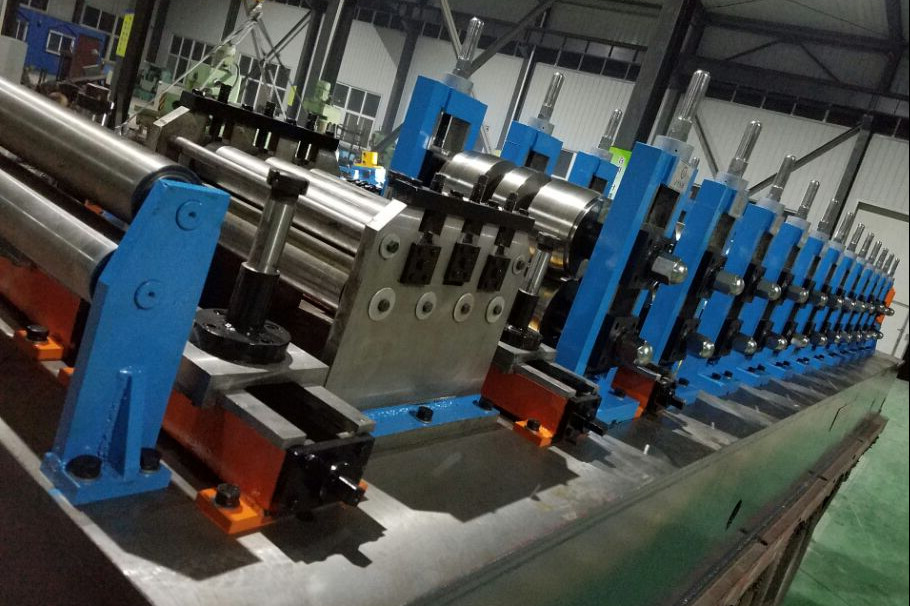

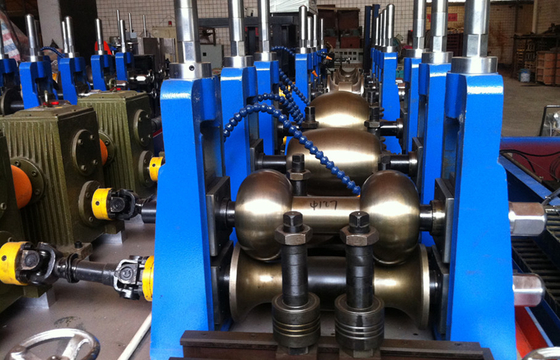

  • Partie de formage et de dimensionnement:Cette pièce fait plier à froid la bande d'acier en une forme fixe dont la taille peut être réglée par le servo-moteur.
  • Machine à couper:Il est utilisé pour la découpe de matériaux de tubes d'acier de coupe continue sans arrêt jusqu'à la longueur.La précision de coupe (distance entre les trous) est de ±1 mm.Installez des rails de guidage linéaires de haute précision importés et un couvercle protecteur.
