Description détaillée du produit
| Nom de la production: |
Est à ajuster la taille Max 219mm 120mM / Min Machine de fraisage de tubes en acier |
Applications: |
Production de gaz naturel, tuyaux de drainage, 3 NB |
| Voltage: |
Équipement électrique |
Diamètre du tuyau: |
76 mm à 219 mm |
| Épaisseur: |
1.0 à 6 mm |
Vitesse: |
50 m/min |

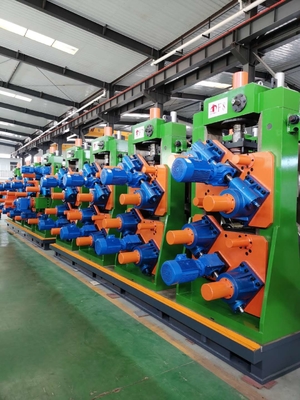

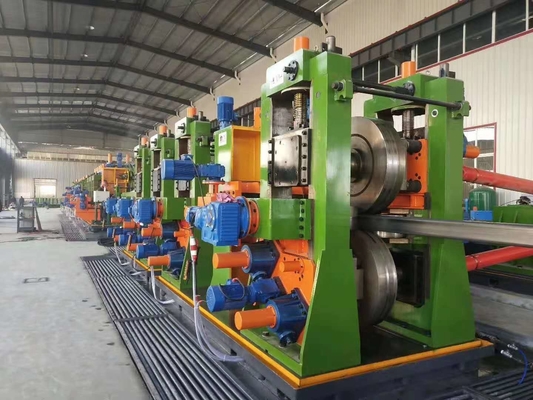

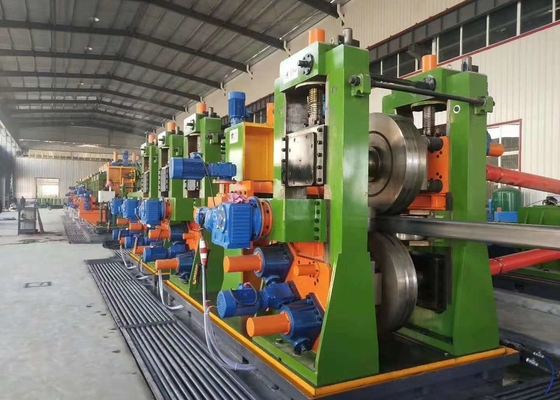

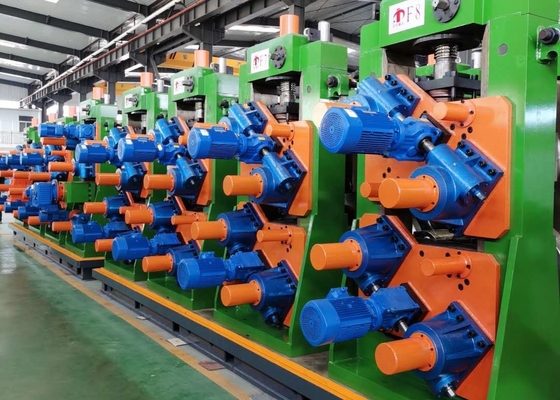

Facile à régler la taille Max 219mm 50M/Min ligne de production de tuyaux en acierest conçu pour produire des tubes ronds (Diaφ76-219 mm, épaisseur 3-9 mm).la chaîne de production peut fabriquer des tuyaux en acier soudés avec une usinage de bonne qualité et un assemblage de haute précision.
La machine de fraisage de tubes en acier à taille réglable Max 219 mm 120 mm/min Les spécifications:
Caractéristiques du matériau
| Conforme à la norme YB189-64 |
| Matériel |
Aciers à faible teneur en carbone et aciers à faible teneur en alliages |
| Propriétés mécaniques |
Sb≤520Mpa,σs≤340MPa |
| Largeur de bande |
230 ∼ 690 mm |
| Épaisseur de bande |
1.0 ∼ 6,0 mm |
| Identification des bobines |
φ508 φ610 mm |
| Surdose de bobines |
φ1000 φ2000 mm |
| Poids de la bobine |
≤ 12 T |
Facile à régler Taille maximale 219 mm 50 M/min Spécification de la ligne de production de tuyaux en acier
| Diamètre du tuyau rond |
φ76 φ219 mm |
| épaisseur du tuyau |
1.0 à 6.0 mm |
| Longueur du tuyau fini |
8 à 12 m |
| Précision de la longueur de coupe |
± 1,5 mm |
| Vitesse de formage |
20 à 50 m/min |
Facile à régler la taille maximale 219 mm 50 M/min ligne de production de tuyaux en acier
| Le pouvoir |
Volume de puissance de la ligne |
Environ 600 kW |
| Source d'énergie |
380V/60Hz/3phases |
| Circulation de l'eau de refroidissement |
Débit |
20 T/h 30 T/h |
| Volume du groupe |
30 m3 |
| Air comprimé |
Débit |
5 m3/min |
| Pression |
5 ‰ 11 kg/cm2 |
Facile à régler Taille maximale 219 mm 50 M/min Production de tuyaux en acier
| 6m de large, 70m de long, au moins 5m de haut des rails du plafond au sol. |
Document technique fourni:
● Manuel d'instructions (fourni un mois avant la date de livraison)
●Certificat d'inspection (fourni au moment de la livraison)
●Ordre de chargement (indiqué au moment de la livraison)
●Dessin de mise en page (fourni un mois avant la date de livraison)
●Dessin de la base du sol (fourni un mois avant la date de livraison)
●Diagramme du principe électrique
●Dessin d'assemblage global de chaque unité de la ligne
● Diagramme des parties vulnérables
