Fabrication de tubes soudés en acier au carbone pour tubes de 15 à 60 mm de diamètre

Détails du produit:

Lieu d'origine:	Chine
Nom de marque:	tengtian
Certification:	BV,CE, ISO9001
Numéro de modèle:	50

Des informations détaillées

Lieu d'origine:

Chine

Nom de marque:

tengtian

Certification:

BV,CE, ISO9001

Numéro de modèle:

Nom de produit:

L'industrie de l'acier au carbone Ligne de production de tubes/tubes

Couleur:

Blanc

Longueur de tuyau:

4-8 m

Précision à la longueur:

0-6 millimètres

Matériel:

Acier à faible teneur en carbone

Diamètre:

15-60 millimètres

Usage:

construction en acier

Mot-clé:

Moulin à tuyaux soudé

Mettre en évidence:

High Light

Mettre en évidence:

Ligne de production de machines pour usine de tubes

Chaîne de production de tuyaux épais

Ligne de production de tuyaux

Informations commerciales

Quantité de commande min:

1 série

Prix:

$100000 to $1 million

Détails d'emballage:

enveloppement en film plastique, boîtier en bois pour composants électriques

Délai de livraison:

90 jours

Conditions de paiement:

L / C, T / T

Capacité d'approvisionnement:

26 de chaque année

Description du produit

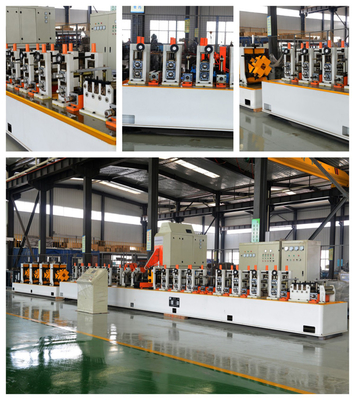

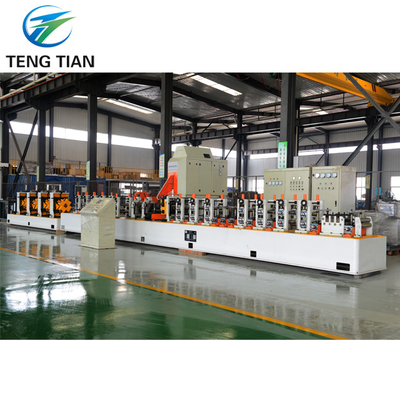

Ligne de production de tuyaux pour l'industrie de l'acier au carbone / Machines de laminoir à tubes pour la production de tuyaux épais

Spécifications du produit

Attribut	Valeur
Nom du produit	Ligne de production de tuyaux pour l'industrie de l'acier au carbone / Machines de laminoir à tubes pour la production de tuyaux épais
Couleur	Blanc
Longueur du tuyau	4-8 m
Précision de la longueur	0-6 mm
Matériau	Acier à faible teneur en carbone
Diamètre	15-60 mm
Utilisation	Construction en acier

Spécifications de l'équipement

4.1 Dérouleur

Diamètre intérieur de la bobine, mm	480～600
Diamètre extérieur de la bobine, mm	Max 1800
Largeur de la bande, mm	45～150
Poids de la bobine, max, tonne	2
Structure	Double-maquereau
Expansion du tambour	Pneumatique
Pivotant	Manuel

4.2 Soudeuse à cisaillement semi-automatique

Largeur de cisaillement, mm	45～150
Épaisseur de la bande, mm	0.6～3.25
Vitesse de soudage, m/min	0.59～0.9
Déplacement de la torche	Servomoteur CC
Serrage de la bande pendant le soudage	Manuel
Cisaillement de la bande	Pneumatique
Soudage de la bande	Soudeuse à bouclier CO2 CO2
Réglage de haut en bas	Manuel

4.3 Ensemble de rouleaux pinceurs

Vitesse d'alimentation, max, m/min	300
Montée et descente du rouleau pinceur	Pneumatique
Matériau du rouleau pinceur	GCr15
Essai du rouleau de guidage en hauteur	1
Essai du rouleau de guidage d'entrée	1
Moteur, kW	11

4.4 Accumulateur en cage

Dimensions, m

8×3.5

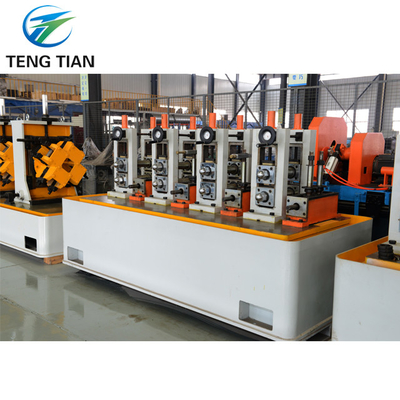

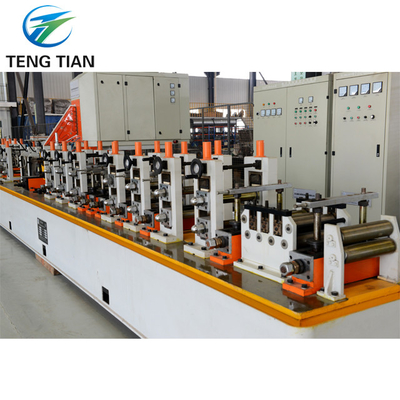

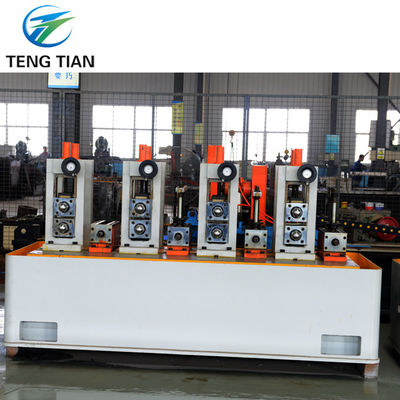

4.5 Laminoir de formage et de calibrage

Matériau	Acier à faible teneur en carbone et acier faiblement allié σb≤500Mpa σs≤300Mpa
Diamètre du tuyau, mm	16～50
Épaisseur de la bande, mm	0.6～3.25 (pour tuyau rond) 0.6～2.5 (pour tuyau carré et rectangulaire)
Largeur de la bande, mm	45～145
Puissance du moteur principal, kW	2×55
Puissance H.F., kW	200KW
Mode de formage	Formage au rouleau
Support	Style portique
Vitesse de formage, m/min	Max 80
Guide d'entrée	1
Nombre de supports de formage	Horizontal 6, Vertical 6
Nombre de supports de calibrage	Horizontal 6, Vertical 6
Support de rouleau de guidage de soudure	1
Support de rouleau de serrage	1
Racloir de cordon	2
Zone de refroidissement	1
Diamètre de l'arbre du rouleau d'entraînement, mm	40Cr, Φ55
Diamètre de l'arbre du rouleau latéral, mm	40Cr, Φ35
Tête de Turc	Style à 4 rouleaux, 2
Boîte de réduction	Boîte d'engrenages coniques
Système d'entraînement	BS Euro herm

4.6 Scie volante

Diamètre extérieur du tuyau, max, mm	50
Épaisseur de paroi, max, mm	3.5
Coupe à longueur, m	4～8
Puissance du moteur de coupe, kW	CA 15
Puissance du moteur de déplacement, kW	CC 15
Précision de coupe, mm	0～6
Contrôle	Ordinateur
