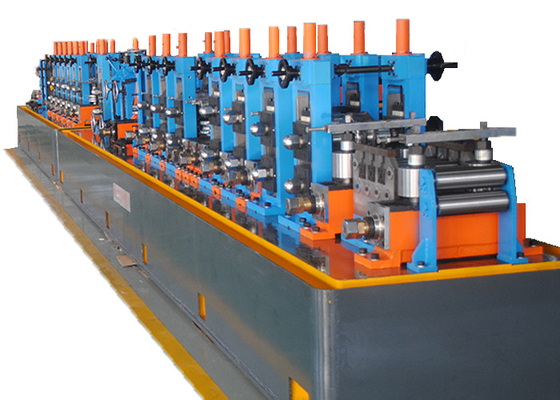

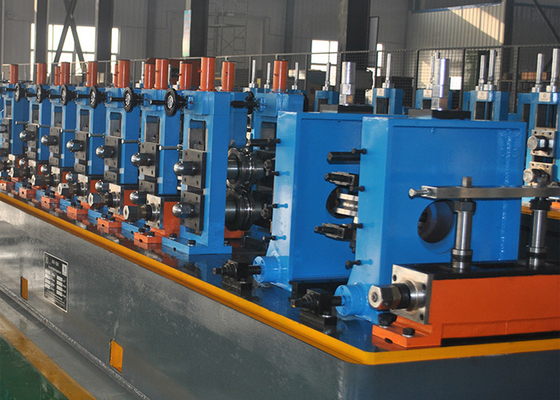

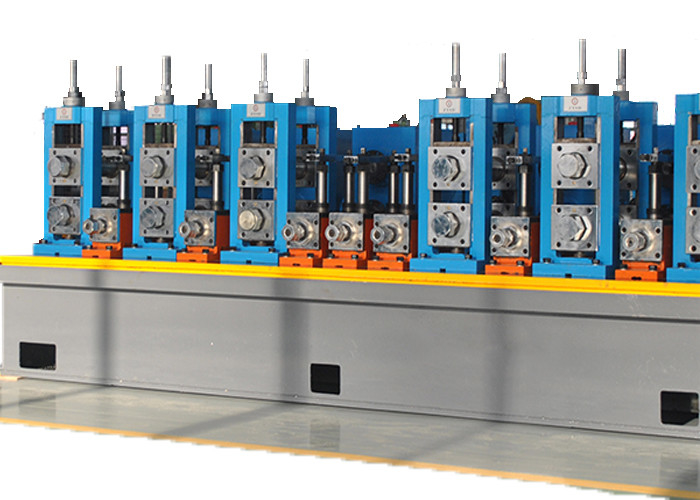

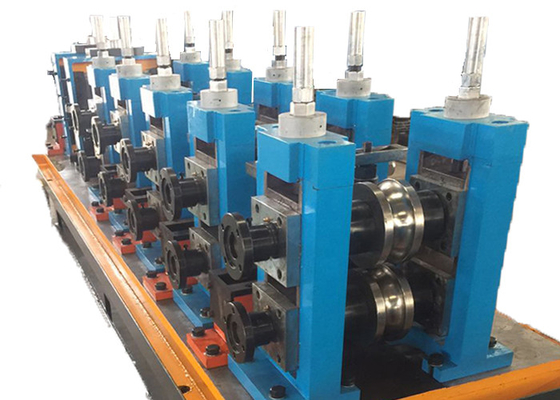

HG63 Ligne de fabrication de tubes soudés haute fréquence pour une fabrication précise de tubes
Spécifications du produit
| Attribut |
Valeur |
| Plage d'épaisseur |
1.0-4.0mm |
| Utilisation |
Laminoir à tubes |
| Diamètre des tubes ronds |
25-102mm |
| Méthode de soudure |
HF-Soudure |
| Vitesse de formage |
max 80 m / min |
| Engrenage à vis sans fin |
Max.80m/min |
| Changement de position des rouleaux |
Contrôle par PLC |
| Type de soudure |
Soudure haute fréquence |
| Source d'alimentation |
Électrique |
| Garantie |
Un an |
| Système de contrôle |
PLC |
Aperçu du produit
La ligne de production de tubes soudés haute fréquence HGK102 est conçue pour produire des tubes soudés de Ф32-102mm de diamètre et de 0,6～3,0mm d'épaisseur de paroi, ainsi que des tubes carrés 25x25-80x80mm, d'une épaisseur de 0,6-2,5mm, et des tubes carrés/rectangulaires et des tubes déformés de tailles correspondantes.
La ligne de production est dotée d'une conception de passage de rouleaux pour la fabrication de tubes en acier soudés avec un usinage d'excellente qualité et un assemblage de haute précision. Suivant les directives de conception qui améliorent les caractéristiques opérationnelles, l'environnement, la sécurité et l'efficacité de la production tout en réduisant les coûts des rouleaux, la ligne de production HG50 adopte une conception de style de trou à double rayon.
Processus de production
- Faire défiler vers le haut
- Déroulage
- Aplatissement
- Cisaillement des extrémités et soudure bout à bout
- Accumulateur
- Formage
- Soudure par induction haute fréquence
- Enlèvement des bavures externes
- Refroidissement
- Calibrage
- Coupe
- Vérification et collecte
- Accès à l'entrepôt
Organigramme de production
Modèles de laminoirs à tubes ERW
| Modèle |
Plage de diamètre |
Épaisseur du tube |
Vitesse de moulage (m/min) |
Puissance du moteur (KW) |
Surface mécanique (m³) |
| HG20 |
8-20MM |
0.3-1MM |
30-120 |
55 |
7×50 |
| HG32 |
12-32MM |
0.3-2.0MM |
30-120 |
75 |
7×50 |
| HG50 |
16-50MM |
0.8-2.5MM |
30-110 |
110 |
7×60 |
| HG60 |
20-60MM |
0.8-3MM |
30-100 |
132 |
7×65 |
| HG76 |
12-76MM |
1-3MM |
30-100 |
320 |
8×80 |
| HG89 |
32-89MM |
1-4MM |
30-80 |
350 |
8×80 |
| HG114 |
45-114MM |
1.5-5.0MM |
30-60 |
400 |
10×100 |
| HG165 |
60-165MM |
3-7MM |
30-50 |
600 |
10×110 |
| HG219 |
114-219MM |
4-8MM |
20-40 |
800 |
12×150 |
| HG273 |
114-273MM |
4-10MM |
15-30 |
1000 |
18×160 |
| HG325 |
165-325MM |
4-12MM |
10-30 |
1200 |
18×180 |
| HG426 |
165-426MM |
4-16MM |
8-25 |
1400 |
18×180 |
| HG508 |
219-508MM |
4-20MM |
8-20 |
2000 |
21×180 |
Profil de l'entreprise
Notre entreprise possède de solides capacités techniques, une expertise commerciale et une équipe dynamique. Grâce à des efforts continus, nous avons conquis une part de marché nationale importante et exportons vers la Corée, le Vietnam, l'Indonésie, l'Afrique du Sud, le Kazakhstan et d'autres pays.
Certifications
Nos services
1. Envoi d'ingénieurs pour l'installation et la formation des opérateurs
2. Équipe de garantie : garantie de qualité d'un an avec garantie de réparation à vie
3. Services complets de pré-vente et d'après-vente, y compris la conception de l'atelier et la planification de la production
4. Assistance technique disponible pendant plusieurs mois pour améliorer la production et réduire les coûts
5. Services complets de conception de projets pour la production de tubes en acier inoxydable/acier au carbone
6. Pleine responsabilité du chargement et de l'expédition
Clients mondiaux
Spécialisés dans les laminoirs à tubes, les lignes de refendage, le formage à froid et les laminoirs à tubes en acier inoxydable, nos machines intègrent une technologie japonaise de pointe avec des normes de fabrication strictes. Nos équipements présentent des configurations avancées, une qualité stable et d'excellentes performances avec une reconnaissance mondiale.
Faits saillants de l'exposition
Emballage et expédition
Nos équipements ont été exportés vers l'Égypte, la Grèce, la Corée du Sud, le Vietnam, l'Indonésie, l'Afrique du Sud et d'autres pays, recevant des commentaires positifs de clients du monde entier.
