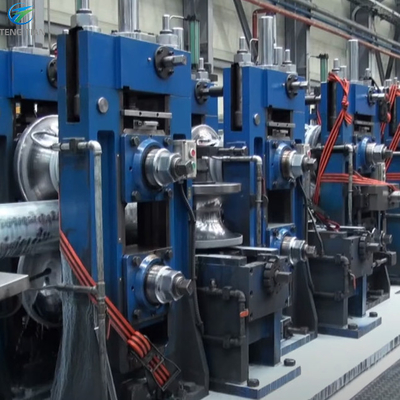

Ligne de production de tubes HG89 ERW pour tubes soudés à haute fréquence à joint droit
Spécifications du produit
Lieu d'origine
Hebei, Chine (Continentale)
Vitesse de moulage
30-100m/min
Épaisseur du tube
0.8-4mm
Certification
ISO9001, CE, BV
Forme du tube
Rectangle, Rond, Carré
Matériau du tube
Acier au carbone, Acier inoxydable, Acier galvanisé
Description du produit
La ligne de production de tubes soudés à haute fréquence à joint droit HG89 traite les bandes d'acier via une unité d'alimentation, où des rouleaux les courbent en billettes de tubes. Les effets de proximité et de peau à haute fréquence chauffent instantanément les bords de la bande à la température de soudage, les rouleaux de compression complétant la soudure. Le tube subit ensuite un refroidissement à l'eau, un calibrage et un redressage pour répondre aux spécifications requises.
Cette ligne de production intègre des conceptions innovantes basées sur des équipements nationaux et internationaux, offrant une exploitation et une maintenance simples. Avec une qualité d'usinage et une précision d'assemblage élevées, elle produit des tubes en acier soudés électriquement avec une précision exceptionnelle.
Processus de production
- Faire défiler vers le haut

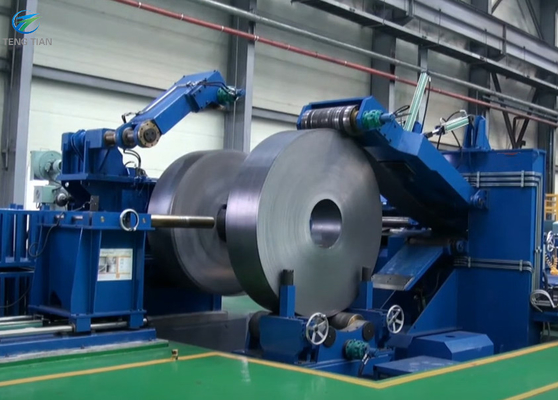

- Déroulage
- Aplatissement
- Cisaillement des extrémités et soudure bout à bout
- Accumulateur

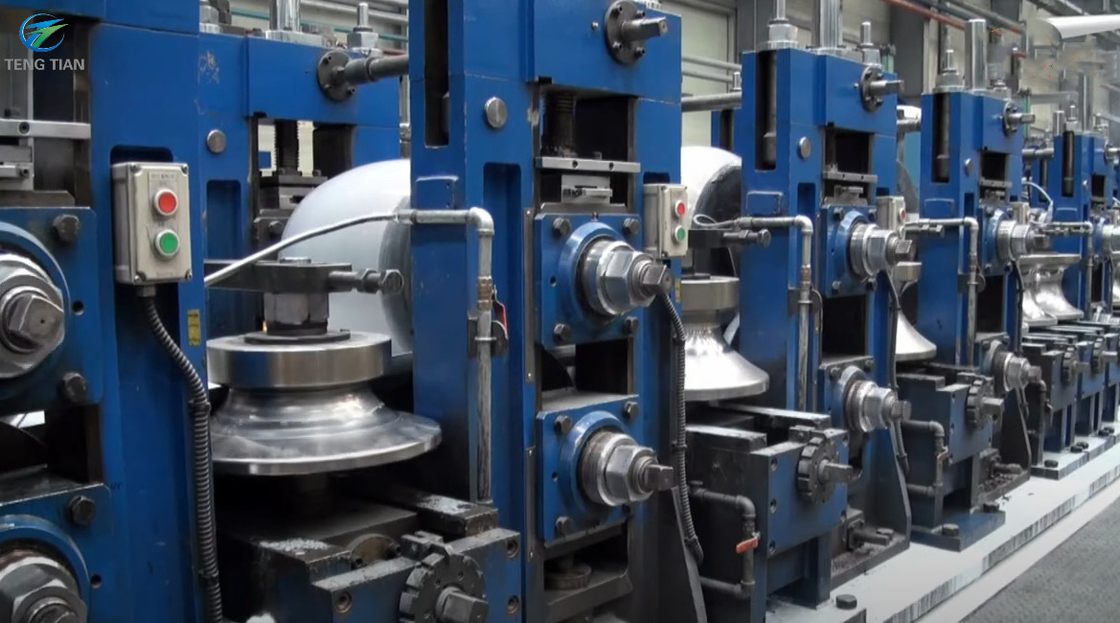

- Formage

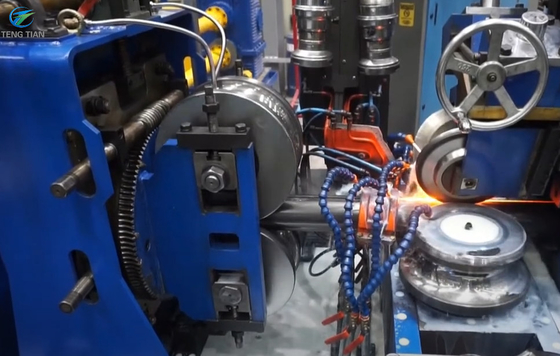

- Soudage par induction haute fréquence
- Enlèvement des bavures externes
- Refroidissement
- Calibrage
- Coupe
- Contrôle et collecte
- Accès à l'entrepôt
Modèles de laminoirs à tubes ERW
| Modèle |
Plage de diamètres |
Épaisseur du tube |
Vitesse de moulage (m/min) |
Puissance du moteur (KW) |
Surface mécanique (m³) |
| HG20 |
8-20MM |
0.3-1MM |
30-120 |
55 |
7×50 |
| HG32 |
12-32MM |
0.3-2.0MM |
30-120 |
75 |
7×50 |
| HG50 |
16-50MM |
0.8-2.5MM |
30-110 |
110 |
7×60 |
| HG60 |
20-60MM |
0.8-3MM |
30-100 |
132 |
7×65 |
| HG76 |
12-76MM |
1-3MM |
30-100 |
320 |
8×80 |
| HG89 |
32-89MM |
1-4MM |
30-80 |
350 |
8×80 |
| HG114 |
45-114MM |
1.5-5.0MM |
30-60 |
400 |
10×100 |
| HG165 |
60-165MM |
3-7MM |
30-50 |
600 |
10×110 |
| HG219 |
114-219MM |
4-8MM |
20-40 |
800 |
12×150 |
| HG273 |
114-273MM |
4-10MM |
15-30 |
1000 |
18×160 |
| HG325 |
165-325MM |
4-12MM |
10-30 |
1200 |
18×180 |
| HG426 |
165-426MM |
4-16MM |
8-25 |
1400 |
18×180 |
| HG508 |
219-508MM |
4-20MM |
8-20 |
2000 |
21×180 |
Nos services
- Assistance technique sur site pour l'installation et la formation des travailleurs
- Garantie de qualité d'un an avec service de réparation à vie
- Services avant-vente, y compris la conception de l'atelier et de la production
- Services après-vente, y compris l'installation, la formation et le support technique
- Option d'assistance technique prolongée (plusieurs mois à 1 an)
- Conception complète de projet pour la production de tubes en acier inoxydable/acier au carbone
- Responsable du chargement et de l'expédition
À propos de notre entreprise
Hebei Tengtian Welded Pipe Equipment Manufacturing Co., Ltd. est spécialisée dans la production de laminoirs à tubes avec de solides capacités techniques et une équipe dynamique. Nos équipements ont gagné une part de marché nationale importante et sont exportés vers de nombreux pays, dont la Corée, le Vietnam, l'Indonésie, l'Afrique du Sud et le Kazakhstan.
Certifications
Nos clients
Nous sommes spécialisés dans les laminoirs à tubes, les lignes de refendage, le formage à froid et les laminoirs à tubes en acier inoxydable. Intégrant une technologie japonaise avancée avec des conceptions innovantes, nos machines répondent aux normes japonaises avec des configurations avancées, une qualité stable et d'excellentes performances, atteignant des niveaux de pointe mondiaux.
Exposition
Emballage et expédition
Nos équipements ont été exportés vers des dizaines de pays, dont l'Égypte, la Grèce, la Corée du Sud, le Vietnam, l'Indonésie et l'Afrique du Sud, recevant des commentaires positifs de clients du monde entier.
