Machine automatique de fabrication de tubes en acier au carbone pour tubes carrés
Définition
Machine automatique de fabrication de tubes en acier au carbone pour tubes carrés Caractéristiques: fabrication de tubes de haute précision, performances stables, rendement élevé, pleine automatisation, fonctionnement simple, durable,une machine robuste, une production continue, un rendement élevé, moins de déchets de matériaux et un faible coût de production.section de meulage de couture de soudage, section de dimensionnement initial, solution solide brillante, section de dimensionnement et de redressement, machine de découpe de tuyaux, plateforme de découpe de sortie.un système de contrôle PLC intelligent de haute précision,, affichage homme-machine, fonctionnement simple, facile à utiliser, sûr et fiable.
Visite du moulin
Étape 1 - Bobines
Il y a des aciers au carbone qui vont être transformés en tuyaux pour vous.
Étape 2 - dérouler
La bobine en acier au carbone est placée sur le découler
Étape 3 - Nivelateur
Le stock de bobine est nivelé
Étape 4 - Le moulin
Ensuite, il passe par une série de rouleaux qui forment l'acier plat en tuyau

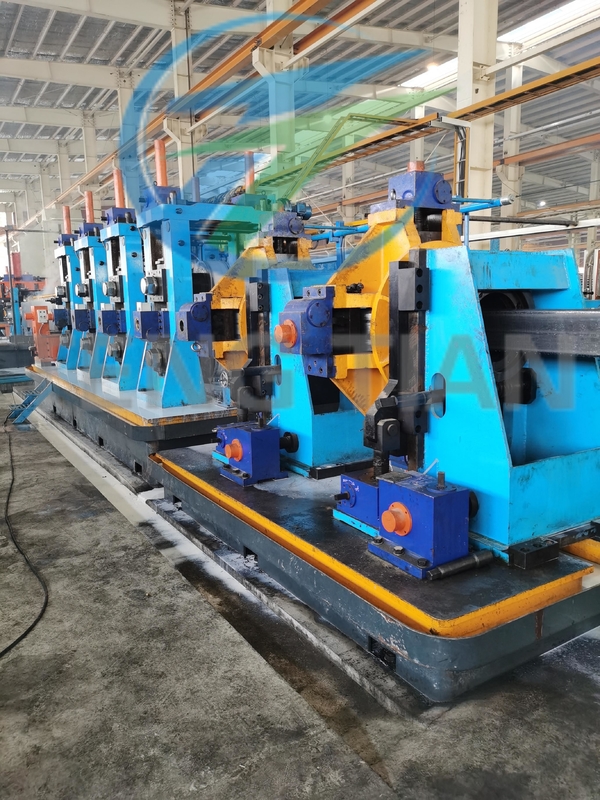

Étape 5 - Rouleaux de moulin
Les rouleaux forment ce tableau de taille en forme
Étape 6 - soudeur
Un soudeur à résistance électrique termine le tuyau ou le tube

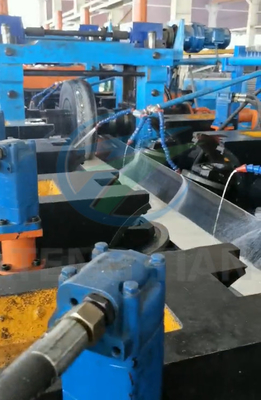

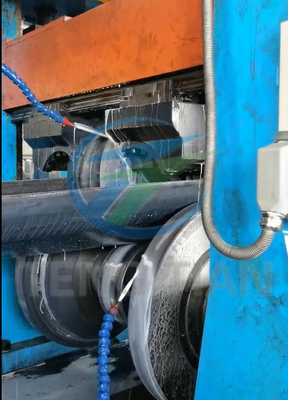

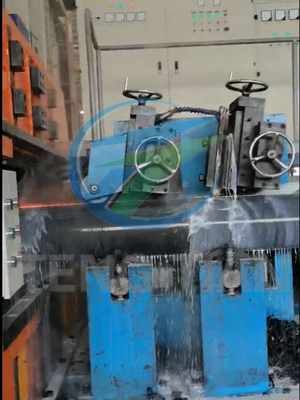

Étape 7 - Le scarificateur
La couture est "écharpée" pour rendre le tuyau ou le tube lisse tout autour.

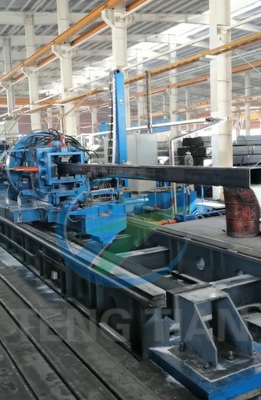

Étape 8 - Scie
Enfin, le tuyau et le tube sont sciés à leur longueur
Machines pour la fabrication de tubes en acier
| Je ne veux pas. |
Modèle |
Taille du tuyau |
Épaisseur |
Velocité (m/min) |
Capacité (KW) |
HF ((KW) |
Surface ((LxW en mètres) |
| 1 |
HG20 |
ø8 - ø20 mm |
0.3 - 1,5 mm |
30 à 150 |
210 |
100 |
40*12 |
| 2 |
HG32 |
ø10 - ø32 mm |
0.4 - 2,0 mm |
30 à 150 |
300 |
150 |
40*12 |
| 3 |
HG50 |
ø16 - ø50 mm |
00,7 à 2,5 mm |
30 à 150 |
410 |
200 |
60*12 |
| 4 |
HG60 |
ø22 - ø60 mm |
0.9 à 3,0 mm |
30 à 150 |
410 |
200 |
60*12 |
| 5 |
HG76 |
Ø25 - ø76 mm |
1 à 4 mm |
30 à 120 |
580 |
300 |
80*16 |
| 6 |
HG89 |
Ø32 - ø89 mm |
1 à 4,5 mm |
30 à 100 |
660 |
300 |
100*16 |
| 7 |
HG114 |
Ø45 - ø114 mm |
1.5 à 5 mm |
30 à 80 |
920 |
400 |
100*16 |
| 8 |
HG140 |
Ø50 à ø140 mm |
1.5 à 5.5 mm |
30 à 80 |
920 |
400 |
100*16 |
| 9 |
HG165 |
Ø60 - ø165 mm |
2 à 6 mm |
30 à 60 |
1100 |
500 |
100*16 |
| 10 |
HG219 |
Ø114 - ø219 mm |
3 à 8 mm |
20 à 45 |
1400 |
600 |
150*16 |
| 11 |
HG273 |
Ø114 - ø273 mm |
4 à 12 mm |
15 à 30 |
2100 |
800 |
160*18 |
| 12 |
HG325 |
Ø165 à ø325 mm |
4 à 14 mm |
10 à 30 |
2500 |
1000 |
200*24 |
| 13 |
HG426 |
Ø165 à ø426 mm |
4 à 16 mm |
8 à 25 |
2900 |
1200 |
250*24 |
| 14 |
HG508 |
Ø219 - ø508 mm |
5 à 18 mm |
5 à 18 |
3400 |
1600 |
300*24 |
| 15 |
HG610 |
Ø355 à ø610 mm |
5 à 18 mm |
5 à 18 |
3700 |
1600 |
300*24 |
| 16 |
HG760 |
Ø426 - ø760 mm |
5 à 20 mm |
5 à 20 |
4300 |
1800 |
300*24 |
