machine de fabrication de tubes en acier
>

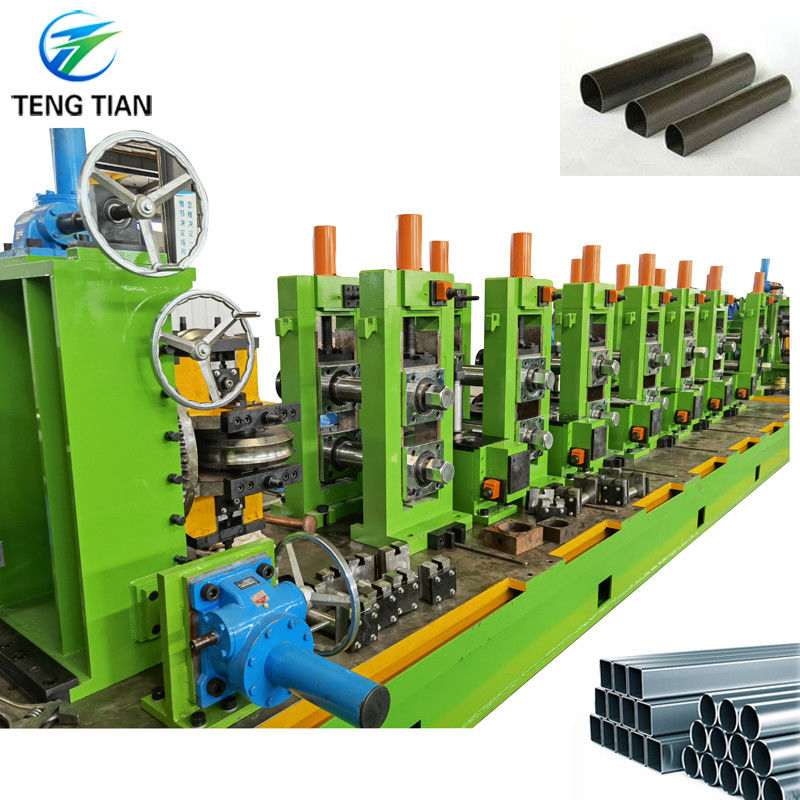

Machine automatique de fabrication de tubes en acier au carbone avec commande PLC

Machine automatique de fabrication de tubes en acier au carbone avec commande PLC

Détails du produit:
Lieu d'origine: Chine
Nom de marque: TengTian
Certification: CE
Numéro de modèle: F200
Des informations détaillées
Lieu d'origine:
Chine
Nom de marque:
TengTian
Certification:
CE
Numéro de modèle:
F200
Produit:
Machine automatique de fabrication de tubes en acier au carbone MS
Mot-clé:
Machine de fabrication de tuyaux en acier
Forme de pipe:
Place, rectangulaire
Système de contrôle:
CLu
épaisseur de paroi du tuyau:
0.5 mm - 10 mm
Capacité de production:
1000 à 2000 pièces par jour
Source d'énergie:
Électrique
Tension:
380v
Matériau de tuyau:
Carbone
Garantie:
Plus de 5 ans
Automation:
Entièrement automatique
Mot clé:
machine de fabrication de tuyau d'acier au carbone
Mettre en évidence:

High Light

Mettre en évidence:

Machine de fabrication de tubes en acier au carbone MS

,

Machine de fabrication automatique de tubes en acier au carbone

,

Machine de fabrication automatique de tubes en acier MS

Informations commerciales
Quantité de commande min:
1 SET
Prix:
$100000 to $1 million
Détails d'emballage:
enveloppement en film plastique, boîtier en bois pour composants électriques
Délai de livraison:
120 jours
Conditions de paiement:
L / C, T / T
Capacité d'approvisionnement:
21 ensembles par an
Description du produit
Machine de fabrication automatique de tuyaux en acier au carbone MS
Spécifications clés
Forme du tuyau Carré, Rectangulaire
Système de contrôle API
Épaisseur de paroi du tuyau 0,5 mm - 10 mm
Capacité de production 1000-2000 pièces par jour
Source d'alimentation Électrique (380V)
Matériau du tuyau Acier au carbone
Garantie Plus de 5 ans
Automatisation Entièrement automatique
Machine automatique de fabrication de tubes en acier au carbone avec commande PLC 0
Description du produit
Notre machine de fabrication automatique de tubes et de tuyaux en acier au carbone offre une production de tuyaux de haute précision avec des performances stables et un rendement élevé. Le système entièrement automatisé se caractérise par une utilisation simple, une construction durable et une capacité de production continue pour une efficacité maximale avec un minimum de gaspillage de matériaux et des coûts de production réduits.
Composants de la machine
  • Dérouleur
  • Section de soudage et de formage
  • Nivellement du cordon de soudure
  • Section de meulage du cordon de soudure
  • Section de calibrage initial
  • Solution solide brillante
  • Section de calibrage et de redressage
  • Machine de découpe de tuyaux
  • Plate-forme de coupe de sortie
La chaîne de production est dotée d'un système de contrôle API intelligent de haute précision avec affichage homme-machine pour un fonctionnement simple, sûr et fiable.
Processus de fabrication
  1. Bobines : Acier au carbone préparé pour la production de tuyaux
  2. Dérouleur : Placement de la bobine d'acier
  3. Niveleur : Nivellement du stock de bobines
  4. Laminoir : Formage par rouleau de l'acier plat en tuyau
  5. Rouleaux de laminoir : Formation de la forme
  6. Soudeuse : La soudeuse à résistance électrique complète le tuyau/tube
  7. Ébarbeuse : Lissage du cordon de soudure
  8. Scie : Coupe du tuyau/tube à la longueur
Spécifications de la chaîne de fabrication de tuyaux en acier
Modèle Taille du tuyau Épaisseur Vitesse (m/min) Capacité (KW) HF (KW) Surface (Lxl en mètres)
1 HG20 ø8 - ø20 mm 0,3 - 1,5 mm 30 - 150 210 100 40*12
2 HG32 ø10 - ø32 mm 0,4 - 2,0 mm 30 - 150 300 150 40*12
3 HG50 ø16 - ø50 mm 0,7 -2,5 mm 30 - 150 410 200 60*12
4 HG60 ø22 - ø60 mm 0,9 - 3,0 mm 30 - 150 410 200 60*12
5 HG76 Ø25 - ø76 mm 1 - 4 mm 30 - 120 580 300 80*16
6 HG89 Ø32 - ø89 mm 1 - 4,5 mm 30 - 100 660 300 100*16
7 HG114 Ø45 - ø114 mm 1,5 -5 mm 30 - 80 920 400 100*16
8 HG140 Ø50 - ø140 mm 1,5 - 5,5 mm 30 - 80 920 400 100*16
9 HG165 Ø60 - ø165 mm 2 - 6 mm 30 - 60 1100 500 100*16
10 HG219 Ø114 - ø219mm 3 - 8 mm 20 - 45 1400 600 150*16
11 HG273 Ø114 - ø273mm 4 - 12 mm 15 - 30 2100 800 160*18
12 HG325 Ø165 - ø325 mm 4 - 14 mm 10 - 30 2500 1000 200*24
13 HG426 Ø165 - ø426 mm 4 - 16 mm 8 - 25 2900 1200 250*24
14 HG508 Ø219 - ø508 mm 5 - 18 mm 5 - 18 3400 1600 300*24
15 HG610 Ø355 - ø610 mm 5 - 18 mm 5 - 18 3700 1600 300*24
16 HG760 Ø426 - ø760 mm 5 - 20 mm 5 - 20 4300 1800 300*24
Machine automatique de fabrication de tubes en acier au carbone avec commande PLC 1 Machine automatique de fabrication de tubes en acier au carbone avec commande PLC 2 Machine automatique de fabrication de tubes en acier au carbone avec commande PLC 3 Machine automatique de fabrication de tubes en acier au carbone avec commande PLC 4 Machine automatique de fabrication de tubes en acier au carbone avec commande PLC 5 Machine automatique de fabrication de tubes en acier au carbone avec commande PLC 6 Machine automatique de fabrication de tubes en acier au carbone avec commande PLC 7
Service et assistance
  • Ingénieur fourni pour l'installation et la formation des opérateurs
  • Garantie de plus de 5 ans avec réparation à vie garantie
  • Services de pré-vente : conception de l'atelier et de la production
  • Services après-vente : installation, formation et support technique
  • Option de support d'ingénieur étendu (de quelques mois à 1 an)
  • Conception complète du projet pour la production de tuyaux en acier inoxydable/acier au carbone
  • Coordination du chargement et de l'expédition
Machine automatique de fabrication de tubes en acier au carbone avec commande PLC 8
Foire aux questions
Q1 : Êtes-vous un fabricant ou une société commerciale ?
R1 : Nous sommes un fabricant avec plus de 20 ans d'expérience.
Q2 : Quelle est la taille maximale de tuyau que vous ayez jamais produite ?
R2 : Maximum φ630mm.
Q3 : Puis-je visiter la chaîne de machines de votre client ?
R3 : Oui, avec l'accord préalable du client.
Q4 : Quels sont les avantages de votre machine ?
R4 : Automatisation complète, formage direct carré, rouleaux partagés et système de changement rapide.
Q5 : Comment puis-je obtenir le devis ?
R5 : Veuillez fournir les exigences relatives à la taille et à l'épaisseur de votre tuyau.
