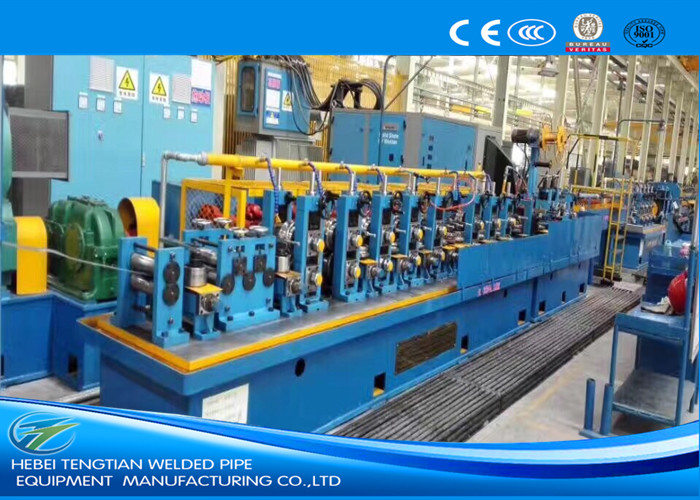

Ligne de production du moulin à tubes en acier de haute précision
Spécifications du produit
| Attribut |
Valeur |
| Nom du produit |
Ligne de production du moulin à tubes en acier de haute précision |
| Vitesse de fonctionnement |
Maximum 120 m/min |
| Forme du tuyau |
Ronde, carrée et rectangulaire |
| Diamètre du tuyau |
12 à 32 mm |
| Épaisseur maximale pour les tuyaux carrés |
00,5-1,5 mm |
| Type de soudage |
Soudage à haute fréquence |

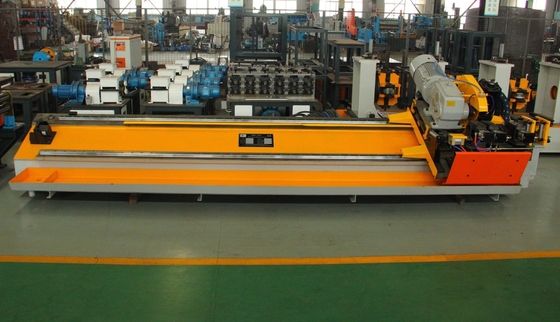

| Scie à couper |
Coupe à la scie à friction |
| Épaisseur maximale pour les tuyaux ronds |
0.5-2.0 mm |
Ligne de production de tubes en acier de haute précision ERW32
Cette usine est conçue pour la fabrication de tubes ronds (Φ12mm-Φ32mm) d'une épaisseur de 0,5 mm à 2,0 mm à partir de bandes de bobines laminées à froid et à chaud.les souder en tubes à haute fréquence, le refroidissement, le dimensionnement/la mise en forme et la découpe à des longueurs mesurées.
Avantages du produit
- Haute précision:Saut de rouleau de niveau 0.01, écart entre le cadre et la glissière ≤ 0.02, degré vertical du cadre ≤0.05, degré de parallélisation du cadre ≤0.1, le diamètre/l'erreur de rondeur du tuyau ≤ 0.08
- Technologie japonaise:Répond aux exigences élevées de précision des clients internationaux
- Réglage précis:Les engins de traction et le système de réglage des vers pour un contrôle de haute précision
- Réglage 3D:La cicatrice de grattage peut être réglée avec une capacité de rotation de ± 20°
- Conception de la tête turque:La conversion ronde en carré réduit le poids du moule avec une formation stable et des angles R uniformes
- Système d'amortissement:Les blocs d'amortissement en nylon réduisent l'impact sur les arbres et les roulements
Processus de production
- Faites défiler
- Décapage
- Aplatissement
- Soudage par cisaillement et soudage des fesses
- Accumulateur

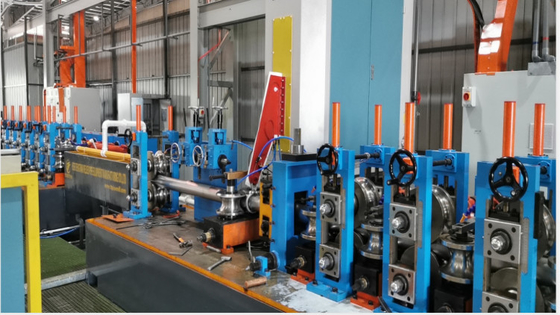

- Formation
- Soudage par induction à haute fréquence
- Élimination de l'écorce extérieure
- Réfrigération
- Taille
- Coupe
- Vérification et collecte
- Accéder à l'entrepôt
Spécifications techniques
matières premières:Résistant à l'oxydation
Plage de production:
Pipe ronde: 12 à 32 mm; épaisseur: 0,5-2,0 mm
Pipe carrée: 10 × 10 - 25 × 25 mm; Épaisseur: 0,5-1,5 mm
- Je ne sais pas.GGP150Kw soudeur à haute fréquence à l'état solide
Vitesse de ligne:Maximum 120 m/min
Longueur du tube:4 à 12 m
Précision de coupe:± 3 mm
Capacité électrique installée:environ 300 kW
Taille de toute la ligne:environ 50 × 5 m
Cette ligne de soudage de tubes à haute fréquence produit des tubes ronds (8,0-32,0 mm de diamètre) d'une épaisseur de paroi de 0,4-1,6 mm.Il traite la bande d'acier en différentes formes avec un fonctionnement fiable grâce à une technologie d'ouverture avancée, système de contrôle PLC, et unité de régulation numérique de la vitesse.
Composition de l'équipement
Chargement de bobine → Décodage → Joindre des bandes → Accumulateur → Formage → Soudage HF → Décapteur de perles → Refroidissement → dimensionnement et redressement → Rouleau de mesure → Coupe à la scie volante → Doubles décharges → convoyeur à vide
Pour plus d'informations sur cette ligne de production de moulin à tubes de haute précision, veuillez contacter notre équipe commerciale pour obtenir de l'aide.
