La fabrication de tubes en acier galvanisé et de tubes en acier galvanisé

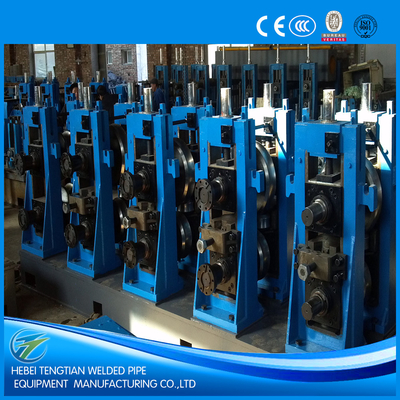

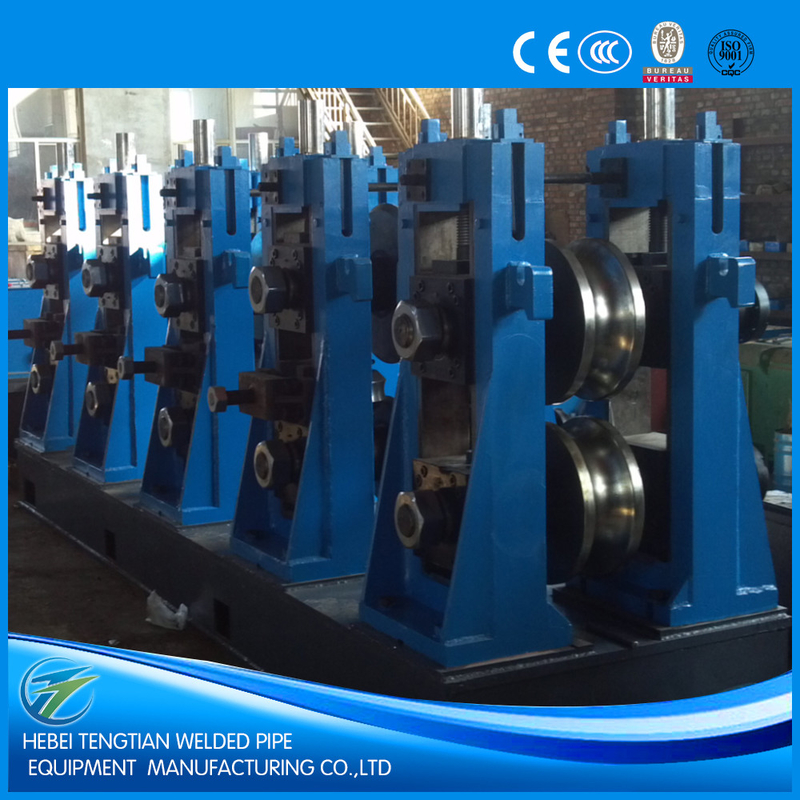

ERW273 machine de fabrication de tubes ERW entièrement automatique de haute précision

Cette ligne est utilisée pour fabriquer des tuyaux en acier soudés de Φ114mm-Φ273mm avec une épaisseur de paroi de 2,0 mm à 10,0 mm, peut produire des tuyaux carrés de 60*60 - 200*200mm.
Après avoir absorbé la technologie avancée de fabrication de tuyaux à l'étranger et au pays,notre ligne de production innovante et chaque unité de la ligne de production est non seulement économique mais aussi pratique.


Une brève introduction à l'usine de tubes et à l'usine de tuyaux

• Le moulin à tubes et à tuyaux ERW est une série de machines qui construisent des tubes à soudure longitudinale et des tuyaux avec des bandes d'acier de certaine largeur.
• Il commence par découler et aplatir les bobines d'acier coupées en bandes d'acier.
• Les bandes d'acier aplatisées seront ensuite insérées dans la machine de formage et le roulement des rouleaux dans la machine fera rouler la bande en forme de tuyau rond.
• Les bandes laminées sont ensuite envoyées dans la boîte de soudage où le tube est soudé par un soudeur à haute fréquence.
• Les tubes soudés seront formés à la forme ou à la taille prévue dans une machine de dimensionnement.


Avantages du produit:

1. Haute précision
   entre les sauts à rouleaux de niveau 0.01,entre le cadre et le dégagement de glissement ≤ 0.02, degré vertical du cadre ≤0.05, chaque degré de parallélisation du cadre ≤ 0.1, le diamètre et l'erreur de rondeur du tuyau en acier ≤ 0.08
2. Utiliser la technologie japonaise pour faire les exigences des clients étrangers qui ont besoin de l'exigence de haute précision
3. Planifiable utilisez l'engrenage de ver et le réglage de ver, la précision de réglage est élevée, l'énergie avec précision
4. La cicatrice de grattage peut être réglée en réglage 3D, le grattoir peut se déplacer le long du cercle d'acier à ± 20 ° de rotation.
5. Ronde devient carré est turc tête pousse carré, peut réduire le poids du moule, formant stable, uniforme R Angle.
6. Le niveau de l'arbre augmente le bloc d'amortissement en nylon, réduit l'impact sur l'arbre et le roulement.

Processus de production
Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

Les spécifications:
1Matériaux premiers










2. Plage de production:


3- Je ne sais pas.GGP800Kw soudeur à haute fréquence à l'état solide
4La vitesse de la ligne:Max.40m/min
5Longueur du tube: 6 à 12 m
6. précision de coupe:± 3 mm
7. Capacité électrique installée:environ 1000 kW
8. Taille de la ligne entière:environ 100x12m



En tant que fabricant et fournisseur de machines de fabrication de tuyaux certifié CE et ISO9001: 2008 en Chine.Le Morrcco, le Kazakhstan, l'Ouzbékistan, le Tadjikistan, la Syrie, l'Iran, l'Irak, le Mexique, le Sri Lanka, le Pakistan, la Thaïlande, le Vietnam et d'autres plus de 30 pays.
