Détails sur le produit:
Conditions de paiement et expédition:
|
Nom: | Machine de découpe de tôle/bande de haute précision à vitesse réglable | Garantie: | 1 année |
---|---|---|---|
Matériau de la lame: | SKD11 | Tolérance de largeur: | +/- 0,05 mm |
Contrôle: | PLC | Service après-vente fourni: | Ingénieurs disponibles pour entretenir des machines à l'étranger |
Max. Des bandes de coupe: | 25 bandes | Poids de la bobine: | 30 tonnes au maximum. |
Largeur de la bobine: | 800-2000mm | Plage d'épaisseur: | 3 à 10 mm |
Mettre en évidence: | Découpage Machine Line,machine de fente de bande |

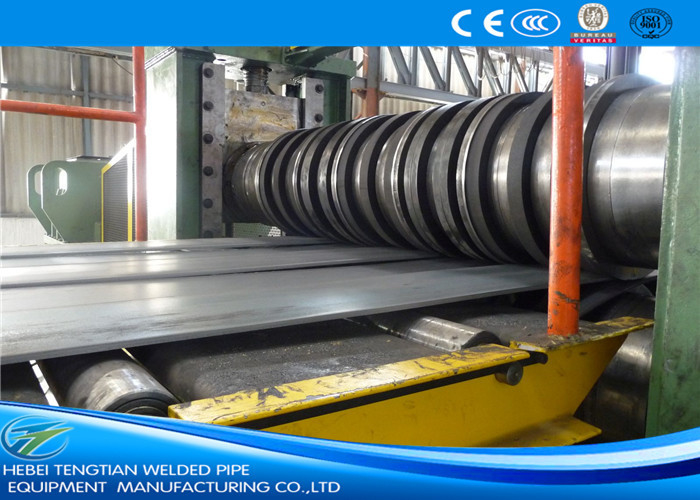

Machine de découpe de tôle/bande de haute précision à vitesse réglable
Introduction:
La capacité de la ligne de découpe de bobine d'acier d'épaisseur moyenne est principalement utilisée pour découper des bobines d'acier d'épaisseur de 0,6 ~ 5 mm, 1 ~ 6 mm, 2-8 mm ou 3 ~ 10 mm.800~1800 mm ou 800~2000 mm dans des bobines plus étroitesCette trancheuse en acier est largement utilisée pour la mise à l'épreuve des bobines de bandes d'acier pour les usines de laminage à froid, les usines de tuyaux soudés, les machines de formage de rouleaux, etc.
Avantages et caractéristiques:
1Poids des bobines d'acier d'épaisseur moyenne, généralement jusqu'à environ 30 tonnes, dans ce cas, un découler à double mandrin est nécessaire pour charger des bobines aussi lourdes.Double mandrin décoiler peut être fait à trois étapes respectivement pour trois types de bobines de diamètre intérieur standard international Φ508mm, Φ610 mm, Φ760 mm. En même temps,Double mandrin décoiler peut être fait à double cône sans étapes qui peuvent supporter et décoiler un large éventail de bobines d'identification différentes de Φ480-800mm pour la machine de découpe spéciale d'acier.
Processus de travail:
Chargement par bobine Découler à double mandrin Alimentation par tête de bobine, pressage et pelletage Alimentation par pince à double rouleau five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control
Principaux paramètres techniques
Matériau des bobines: acier au carbone, acier coloré, acier galvanisé, etc.
Épaisseur de bande: (3 à 10 mm)
Largeur de bande: 800 à 2000 mm
Coupeur d'acier Diamètre intérieur des bobines: ≥ Φ508 mm
Diamètre extérieur maximal des bobines: Φ2000 mm
Machine de découpe d'acier, poids maximal de la bobine: 35000 kg
Matériau du rouleau de nivellement: 40Cr
Étendue de l'acier: Φ300 x 2050 mm
Matériau de la découpeuse à disque: 6CrW2Si, HRC 55-58
Machine de découpe d'acier Fuseau de remontage: Φ610×2100 mm
Vitesse de découpage: (0 à 60 m/min, réglable
Avantages et caractéristiques de notre machine à découper les bobines:
1Chaque ligne de production (ligne de découpe de feuilles minces) est conçue et fabriquée strictement selon les exigences du client.s'assurer que la tranche de bobine métallique entière est compacte, lisse, solide et facile à utiliser.
2Il y a un ou deux accumulateurs de trous dans la ligne de coupe de bobine d'épaisseur moyenne, qui dépend de l'épaisseur minimale, de la vitesse de coupe, etc.Un accumulateur de puits se trouve toujours après la tranchante et avant le tensionneur.
3. Selon les fonctions et la demande de solidité de chaque unité de tranchage d'acier, nous adoptons une structure appropriée et utilisons un matériau approprié et suffisant pour fabriquer chaque unité de ligne de tranchage de bobine d'acier.
4. Un bon matériau et des tailles précises de couteaux à disque, d'espaces et d'anneaux en caoutchouc sur l'arbre de découpe pour notre machine à découper en acier peuvent assurer de petites taches, de petites taches (± 0,10 mm/m),pas de collant aux couteaux et largeur de fente précise ((+/-0.05 mm).
5Le rouleau de déchets de bord de notre trancheuse d'acier utilise un moteur à couple, assurant ainsi que les déchets de bord du vent s'accumulent de façon uniforme et synchrone.
6Pour changer rapidement les couteaux à disque, on peut choisir une double trancheuse en acier.Ensuite, il suffit d'échanger les emplacements de deux lignes de découpe de bobine d'acier pour continuer le travail.
7Les rouleaux à double presse sont installés sur chaque équipement en succession suivant chaque accumulateur de trou, au cas où la tête de bande tomberait dans le trou lors de l'alimentation de la tête de bande à travers la ligne de découpe de bobine d'acier.
8. Les bobines de séparation et le support de pressage sont installés sur le recoiler, entraînés hydrauliquement, appuyez sur le bloc de recul serré et se déplacent automatiquement vers le haut tandis que le diamètre de recul devient plus grand.
La machine à découper est généralement personnalisée selon les exigences du client, tant que vous nous fournissez les paramètres et les exigences,et puis nous avons conçu pour vous un schéma d'équipement de machines approprié.
Informations détaillées de Steel Slitter:
Modèle | Épaisseur | Largeur | Poids de la bobine | Largeur de fente finie | Vitesse maximale de coupure |
ZJ-5 x 1500 | 0.6 à 5 mm | 500 à 1500 mm | Maximum 30T | Min. 40 mm | 80 m/min |
ZJ-6 x 1600 | 1 à 6 mm | 600 à 1600 mm | Maximum 30T | Min. 50 mm | 70 m/min |
ZJ-8 x 1800 | 2 à 8 mm | 600 à 1800 mm | Maximum 35T | Min 50 mm | 80 m/min |
ZJ-10 x 2000 | 3 à 10 mm | 800 à 2000 mm | Maximum 35T | Min 60 mm | 60 m/min |
Remarque: Les données du formulaire sont à titre de référence selon les gammes générales, nous concevons et fabriquons toujours chaque machine de découpe d'acier selon les exigences spécifiques de chaque client,pour que chaque client puisse acheter sa propre ligne de bien-contenu de nous. |
