Détails sur le produit:
Conditions de paiement et expédition:
|
Vitesse de moulin: | 50m/min maximum | Tolérance de largeur: | +/-0.05MM |
---|---|---|---|
Contrôle: | PLC | Service après-vente fourni: | Machine disponible pour entretenir des machines à l'étranger |
Max. Slitting Strips: | 25 bandes | Poids de bobine: | 350 tonnes de maximal. |
largeur de bobine: | 800-1800mm | Chaîne d'épaisseur: | 3 - 12mm |
Surligner: | machine de découpeuse de tôle,machine de fente de bande |

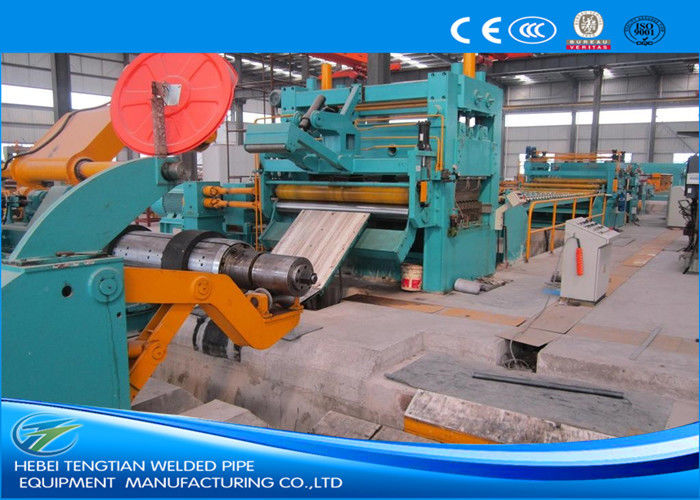

Machine de fente en acier laminée à chaud complètement automatique de bobine de haute précision de ZJ- (3-12) ×1800mm
Introduction :
Ce plat épais fendant la ligne, également appelée la découpeuse de bobine en métal, peut fendre la bobine principale en acier épaisse dans de petites bobines de bébé. La bobine épaisse fendant la ligne se compose de : voiture de bobine-chargement, double uncoiler de grand-charge de mandrin, guide tête de bobine de style portail, équipement de presse et de pelle, double rouleau pinçant le conducteur, niveleur de cinq-rouleau, fin-coupeur, table de petit pain, dispositif d'alignement central, découpeuse de disque, bobinier de chute, accumulateur de trou, tendeur de pre-separator&, bobine-séparateur et presser portail de style, recoiler, bobine déchargeant la voiture, contrôle hydraulique, et contrôle électrique.
Capacité de différents modèles de feuille épaisse fendant des lignes (découpeuse de bobine en métal) :
Épaisseur de bande : (3~12) millimètres, (4-16) millimètre, (5~20) millimètres ;
Largeur de bande : 500-1800mm, 800~2000mm ou 1000~2200mm.
2. Double decoiler de cône-mandrin, soutenir non seulement de grandes bobines telles que 35T ou 40T, mais également commode pour la bobine de chargement sur le decoiler.
3. la voiture de Bobine-chargement a la plate-forme de soutien avec les rouleaux rotatifs de twp aux bords de bord, alors que la bobine de chargement sur le decoiler de double-cône, d'une part, portent solidement un grand enroulement ; d'autre part, les doubles rouleaux sur la plate-forme de voiture de bobine tournent synchroniquement avec le mandrin decoiling.
4. la force de tous les rouleaux et les axes augmentent avec l'épaisseur en acier de bande.
5. des bobiniers de chute de Double-corps sont conduits par deux moteurs de couple et réducteurs à deux vitesses.
6. le tendeur de recul de la découpeuse de bobine en métal, ou la feuille fendant la ligne, adopte la structure de tension, la fourniture stable et même la tension de cinq-rouleau solide pour le recul.
7. le poussoir de bobines est installé sur le recoiler, aux bobines de poussée passant la décharge a fendu des bobines.
8. les moteurs à courant alternatif Et les ralentisseurs conduisent le niveleur de pincement-conducteur et de cinq-rouleau et le tendeur de cinq-rouleau, alors que les moteurs de C.C et les ralentisseurs conduisent la découpeuse et le recoiler.
9. le contrôle électrique de machine de fente de bobine : Contrôleur de vitesse de Parker Eurotherm 590 + contrôle de PLC.
Processus fonctionnant :
Bobine-chargement — uncoiler de Double-mandrin — Bobine-tête-alimentation, presse et pellant — pincement de Double-rouleau alimentant, mise à niveau de cinq-rouleau — la Fin-coupe — accumulateur de trou (1) — — cisaillement de disque — pré-séparateur/tendeur tournoyants de Bande-alignement de chute — accumulateur de trou (2) —/longueur-mesurant le rouleau — recul/presse et séparateur de bobines — Bobine-décharge — contrôle hydraulique — du contrôle électrique
Paramètre technique principal
Matériel des bobines : Acier au carbone de HR/CR, plat galvanisé, plaque d'acier colorée etc.
Épaisseur de bande de découpeuse de bobine en métal : (3~12) millimètres
Largeur de bande de machine de fente de bobine : 500~1800mm
Poids de Max.coil : 35000kgs
Diamètre de niveler les rouleaux et le rouleau de tension : Φ210
Diamètre de découpeuse de bobine en métal d'axe de découpeuse : Φ300
Coupeurs de disque : 6CrW2Si, HRC56°~58°, OD500mm x ID300mm x T25mm.
Diamètre de bloc de recoiler : Φ610mm
Séparation des disques : 65Mn, OD250 x ID95 x T10/20mm
Moteurs de C.C de machine de fente de bobine pour la découpeuse et le recoiler : 160KW, 200KW.
Vitesse de découpeuse de bobine en métal : (0~50) m/min, réglables
La fente de la ligne machine est habituellement soit adaptée aux besoins du client selon les exigences de client, tant que vous fournissez des paramètres et des conditions pour nous, et alors nous avons conçu pour vous un plan approprié d'équipement de machines.
Modèle | Épaisseur | Largeur | Poids de bobine | Largeur de finition de fente | Vitesse de fente maximum |
JY-12 X 1800 | 3-12mm | 600-1800mm | 35T maximum | Mn 60mm | 30m/min |
JY-16 X 2200 | 4-16mm | 800-2200mm | 40T maximum | Mn 100mm | 30m/min |
JY-20x 2000 | 5-20mm | 800-2000mm | 40T maximum | Minute 100mm | 20m/min |
Note : Les données sous la forme juste comme la référence selon les gammes générales, nous toujours concevons et faisons chaque feuille fendant la ligne selon les exigences spécifiques de chaque client, ainsi chaque client peut acheter sa propre machine de fente de bobine de bien-contenu de nous. |
