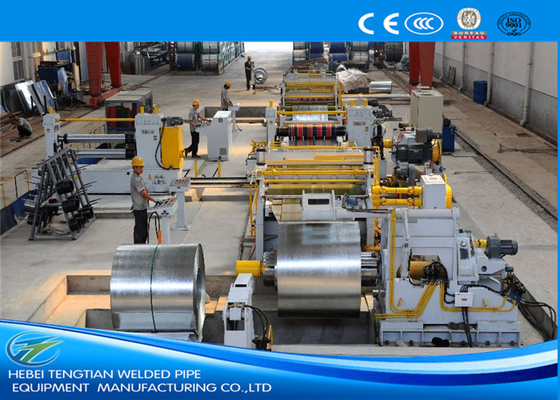

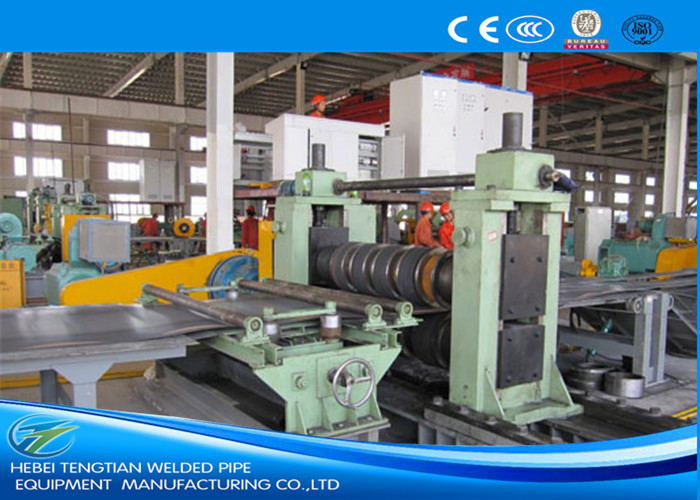

SKD11 Blade Slitter Mill Vitesse 50m / min 250KW Puissance 440V Machine de découpe en acier

SKD11 Blade Slitter Mill Vitesse 50m / min 250KW Puissance 440V Machine de découpe en acier

Introduction:
Cette ligne de découpe de plaque épaisse, également appelée découpeuse de bobine métallique, est capable de couper une bobine maîtresse d'acier épaisse en petites bobines de bébé.à double mandrin, découler à grande charge, guide de la tête de bobine de style portail, équipement de presse et de pelle, double rouleau de pincement d'alimentation, cinq rouleaux de nivellement, coupeuse d'extrémité, table de roulement, aligneur central, découpeuse de disque, enrouleur de déchets, accumulateur de trous,Pré-séparateur et tensionneur, séparateur de bobines de style portail et presseur, rétro-pousseur, voiture de déchargement de bobine, contrôle hydraulique et contrôle électrique.
Capacité des différents modèles de lignes de découpe de tôles épaisses (tireuses à bobines métalliques):
Épaisseur de bande: (3 à 12 mm, (4 à 16 mm, (5 à 20 mm);
Largeur de bande: 500 à 1800 mm, 800 à 2000 mm ou 1000 à 2200 mm.

2. Décoiler à double cône-mandule, non seulement pour supporter de grandes bobines telles que 35T ou 40T, mais également pratique pour charger la bobine sur le décoiler.
3La voiture de chargement des bobines dispose d'une plate-forme de support avec deux rouleaux tournants aux bords, tandis que le chargement de la bobine sur un décoiler à double cône, d'une part, soutient solidement une grande bobine; d'autre part,les doubles rouleaux sur la plateforme de voiture à bobine tournent en synchronisation avec le mandrin de décoiling.
4La résistance de tous les rouleaux et des arbres augmente avec l'épaisseur de la bande d'acier.
5Les rouleaux à double carrosserie sont entraînés par deux moteurs à couple et deux réducteurs de vitesse.
6La ligne de découpage des tôles est équipée d'une structure de découpage à cinq rouleaux solide, qui assure une tension stable et uniforme pour le découpage.
7Le poussoir de bobines est installé sur le recouler, pour pousser les bobines en sortant en déchargeant les bobines fentes.
8. Les moteurs à courant alternatif et les réducteurs de vitesse entraînent le pinceau-alimentateur et le nivelleur à cinq rouleaux et le tensionneur à cinq rouleaux, tandis que les moteurs à courant continu et les réducteurs de vitesse entraînent la fente et le recoiler.
9Le contrôle électrique de la machine de découpe de bobine: régulateur de vitesse Parker Eurotherm 590 + contrôle PLC.


Processus de travail:
Chargement par bobine  Découler à double mandrin  Alimentation par tête de bobine, pressage et pelletage  Alimentation par pince à double rouleau five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control



Principaux paramètres techniques

Matériau des bobines: acier au carbone HR/CR tel que Q235, tôle galvanisée, tôle d'acier de couleur, etc.
Épaisseur de bande: (4 à 16 mm)
Largeur de bande de fente à bobine métallique: 800~2200 mm
Machine à découper les bobines.Poids maximal des bobines: 40000 kg.

Diamètre des rouleaux de nivellement et des rouleaux de tension: Φ230
Diamètre de l'arbre à fente: Φ360
Coupeurs de disques à fente à bobine métallique: 6CrW2Si, HRC54°~56°, OD600mm x ID360mm x T50mm.
Diamètre du bloc de rétracteur: Φ760 mm
Machine de découpe de bobine Disques de séparation: 65Mn, OD250 x ID110 x T10/20 mm
Moteurs à courant continu pour trancheuse et recoiler: 200 kW, 250 kW.
Vitesse de découpage: (0 à 30) m/min, réglable

La machine à découper est généralement personnalisée selon les exigences du client, tant que vous nous fournissez les paramètres et les exigences,et puis nous avons conçu pour vous un schéma d'équipement de machines approprié.
